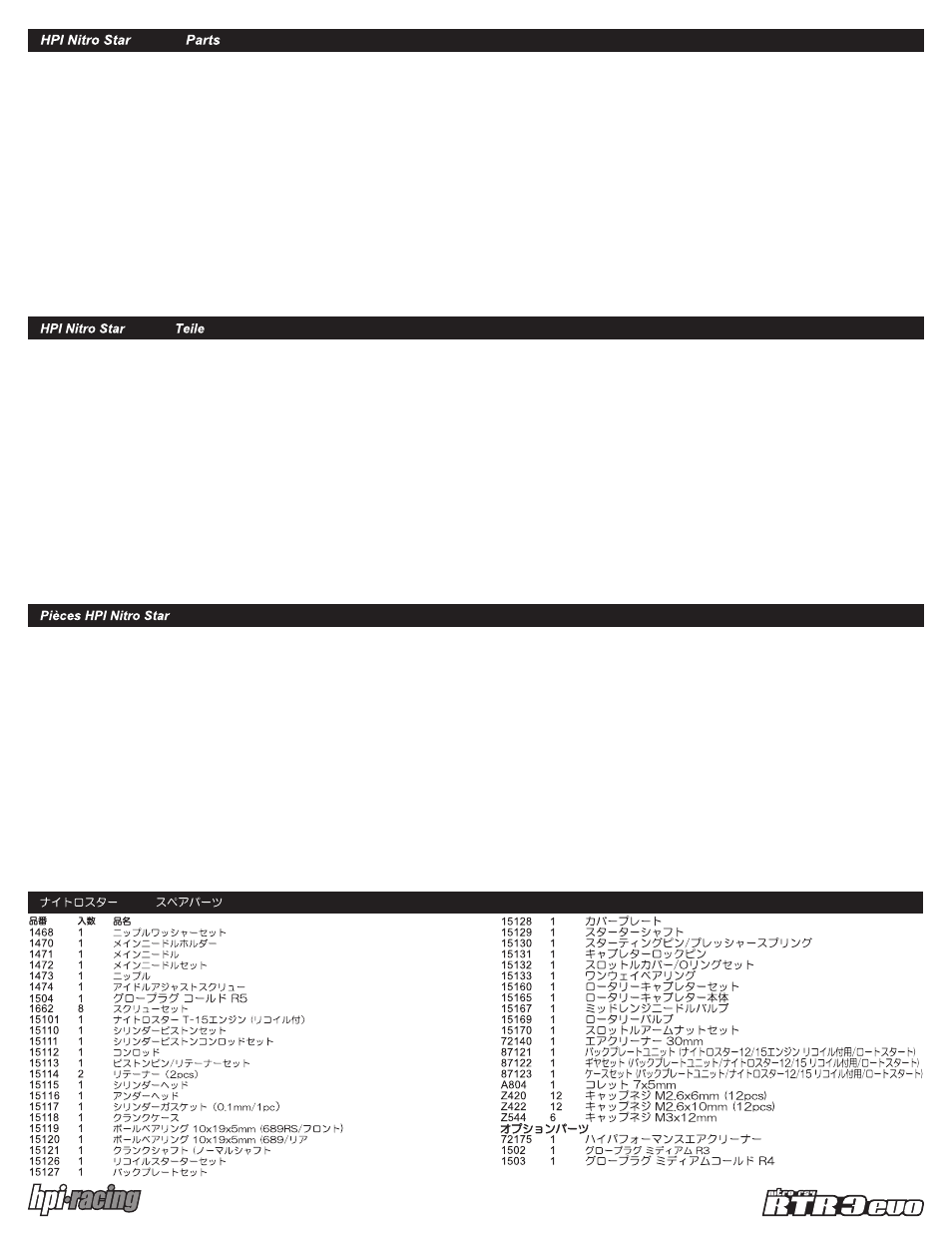

T-15 – HPI Racing Nitro RS4 3 Evo Benutzerhandbuch
Seite 41
Part#
Qty. Description
1468
1
Washer Set For Fuel Line Fitting
1470
1
Main Needle Valve Holder
1471
1
Main Needle
1472
1
Main Needle/Fuel Intake Set
1473
1
Fuel Line Fitting/Washer Set
1474
1
Idle Adjustment Screw w/ Spring
1504
1
Glow Plug Cold R5
1662
8
Screw Set (8 pcs)
15101
1
Nitro Star T-15 Engine with Pullstart
15110
1
Cylinder/Piston Set
15111
1
Cylinder/Piston/Connecting Rod Set
15112
1
Connecting Rod
15113
1
Piston Pin/Retainer Set
15114
2
Retainer For Piston Pin (2pcs)
15115
1
Cylinder Head
15116
1
Underhead
15117
1
Gasket For Cylinder (0.1mm/1pc)
15118
1
Crankcase
15119
1
Ball Bearing 10x19x5mm (689RS/Front)
15120
1
Ball Bearing 10x19x5mm (689/Rear)
15121
1
Crankshaft (Standard Shaft)
15126
1
Pullstart Assy. (w/o One-Way Bearing)
15127
1
Cover Plate Set For Pull Start Engine
15128
1
Cover Plate (Black)
15129
1
Starting Shaft
15130
1
Starting Pin/Pressure Spring
15131
1
Lock Pin For Carburetor
15132
1
Dust Protection And O-Ring Complete Set
15133
1
One Way Bearing For Pullstart
15160
1
Rotary Carburetor Complete
15165
1
Rotary Carburetor Main Body
15167
1
Midrange Needle Valve
15169
1
Rotary Valve
15170
1
Throttle Arm And Nut Set
72140
1
Air Cleaner 30mm
87121
1
Back Plate Unit For Nitro Star 12/15 Engines w/Pullstart
87122
1
Gear Set For Back Plate Unit (Nitro Star 12/15 Engines)
87123
1
Case For Back Plate Unit (Nitro Star 12/15 Engines)
A804
1
Collet 7x5mm
Z420
12
Cap Head Screw M2.6x6mm (12pcs)
Z422
12
Cap Head Screw M2.6x10mm (12pcs)
Z544
6
Cap Head Screw M3x12mm (6pcs)
Option Parts
72175
1
High Performance Air Cleaner (10mm)
1502
1
Glow Plug Medium R3
1503
1
Glow Plug Medium Cold R4
Artikel# Anzahl Bezeichnung
1468
1
Unterlagscheiben Fuer Einlasstutzen
1470
1
Hauptduesennadel Halter
1471
1
Hauptduesennadel
1472
1
Hauptduesennadelsatz
1473
1
Einlasstutzen Mit Unterlagscheiben
1474
1
Leerlaufdrehzahlschraube Mit Feder
1504
1
Gluehkerze Kalt R5
1662
8
Schraubensatz Zylinderkopf
15101
1
Nitro Star T-15 Motor Mit Seilzugstarter
15110
1
Zylinderlaufbuchse Und Kolben
15111
1
Laufgarnitur Komplett
15112
1
Pleuel
15113
1
Kolbenbolzen Mit Clip
15114
2
Kolbenbolzen Clips (2 St.)
15115
1
Zylinderkopf
15116
1
Brennraumeinsatz
15117
1
Zylinderkopfdichtung (0.1mm/1St.)
15118
1
Kurbelwellengehaeuse
15119
1
Kugellager 10x19x5mm (689RS/Vorne)
15120
1
Kugellager 10x19x5mm (689/Hinten)
15121
1
Kurbelwelle (Std-Welle)
15126
1
Seilzugstarter Ohne Freilauflager
15127
1
Hintere Abdeckung Fuer Seilzugstarter
15128
1
Hintere Abdeckung
15129
1
Welle Fuer Seilzugstarter
15130
1
Startpin Und Druckfeder
15131
1
Vergaser Klemmstift
15132
1
O-Ring Komplettset
15133
1
Freilauflager Fuer Seilzugstarter
15160
1
Rotor Vergaser Komplett
15165
1
Gehaeuse Rotor Vergaser
15167
1
Nadel Fuer Mittleren Drehzahlbereich
15169
1
Rotor Vergaser Einsatz
15170
1
Vergaserhebelsatz
72140
1
Luftfilter 30mm
87121
1
Hintere Abdeckung Nitro Star 12/15 (Elektrostarter)
87122
1
Getriebe Fuer Hintere Abdeckung (Elektrostarter 12/15)
87123
1
Gehaeuse Fuer Hintere Abdeckung (Elektrostarter 12/15)
A804
1
Schwungrad Lagerhuelse 7 x 5mm
Z420
12
Inbusschraube M2.6x6 schwarz (12St.)
Z422
12
Inbusschraube M2.6x10 schwarz (12St.)
Z544
6
Inbusschraube M3x12 schwarz
Tuningteile
72175
1
High Performance Air Cleaner (10mm)
1502
1
Gluehkerze Mittel R3
1503
1
Gluehkerze Mittel Kalt R4
Référence Qté
Description
1468
1
Rondelles Pour Raccord De Tube De Carburant
1470
1
Support De Pointeau Pincipal
1471
1
Pointeau Principal
1472
1
Ensemble Pointeau Principal/Admission Carburant
1473
1
Raccord Tube De Carburant Et Rondelles
1474
1
Vis De Reglage De Ralenti avec Ressort
1504
1
Bougie Froide R5
1662
8
Jeu De Vis
15101
1
Moteur Nitro Star T-15 Avec Lanceur
15110
1
Chemise / Piston
15111
1
Chemise / Piston Et Bielle
15112
1
Bielle
15113
1
Axe De Piston Et Clips
15114
2
Clip Pour Axe De Piston (2 pcs/21BB)
15115
1
Culasse
15116
1
Culasse Porte Bougie
15117
1
Joint De Culasse (0.1mm/1pc)
15118
1
Carter
15119
1
Roulement A Billes 10x19x5mm (689RS/Avant)
15120
1
Roulement A Billes 10x19x5mm (689/Arriere)
15121
1
Vilebrequin (Type Standard)
15126
1
Ensemble Lanceur (sans Roue Libre)
15127
1
Plaque Arriere Pour Moteur A Lanceur
15128
1
Plaque Arriere
15129
1
Arbre Lanceur
15130
1
Axe Lanceur Et Ressort De Tension
15131
1
Clavette Carburateur
15132
1
Jeu De Joints Toriques
15133
1
Roue Libre Pour Lanceur
15160
1
Carburateur Rotatif Complet
15165
1
Carter De Carburateur Rotatif
15167
1
Pointeau Vitesse Moyenne
15169
1
Tiroir
15170
1
Levier Commande Carburateur
72140
1
Filtre A Air 30 mm
87121
1
U. Plaque Arr. P. Nitro Star 12/15 tirette (Roto Start)
87122
1
Jeu Pignons U. Plaque Arr.(Roto Start Nitro Star 12/15)
87123
1
BoÓtier P. U. Plaque Arr.(Roto Start Nitro Star 12/15)
A804
1
Cone Volant 7x5mm
Z420
12
Vis M2.6x6mm (12pcs)
Z422
12
Vis M2.6x10mm (12pcs)
Z544
6
Vis M3x12mm
Options
72175
1
Filre A Air Hautes Performances
1502
1
Bougie Moyenne R3
1503
1
Bougie Medium Froide R4
