INBETRIEBNAHME
powermax
1250 Betriebsanleitung 3-5

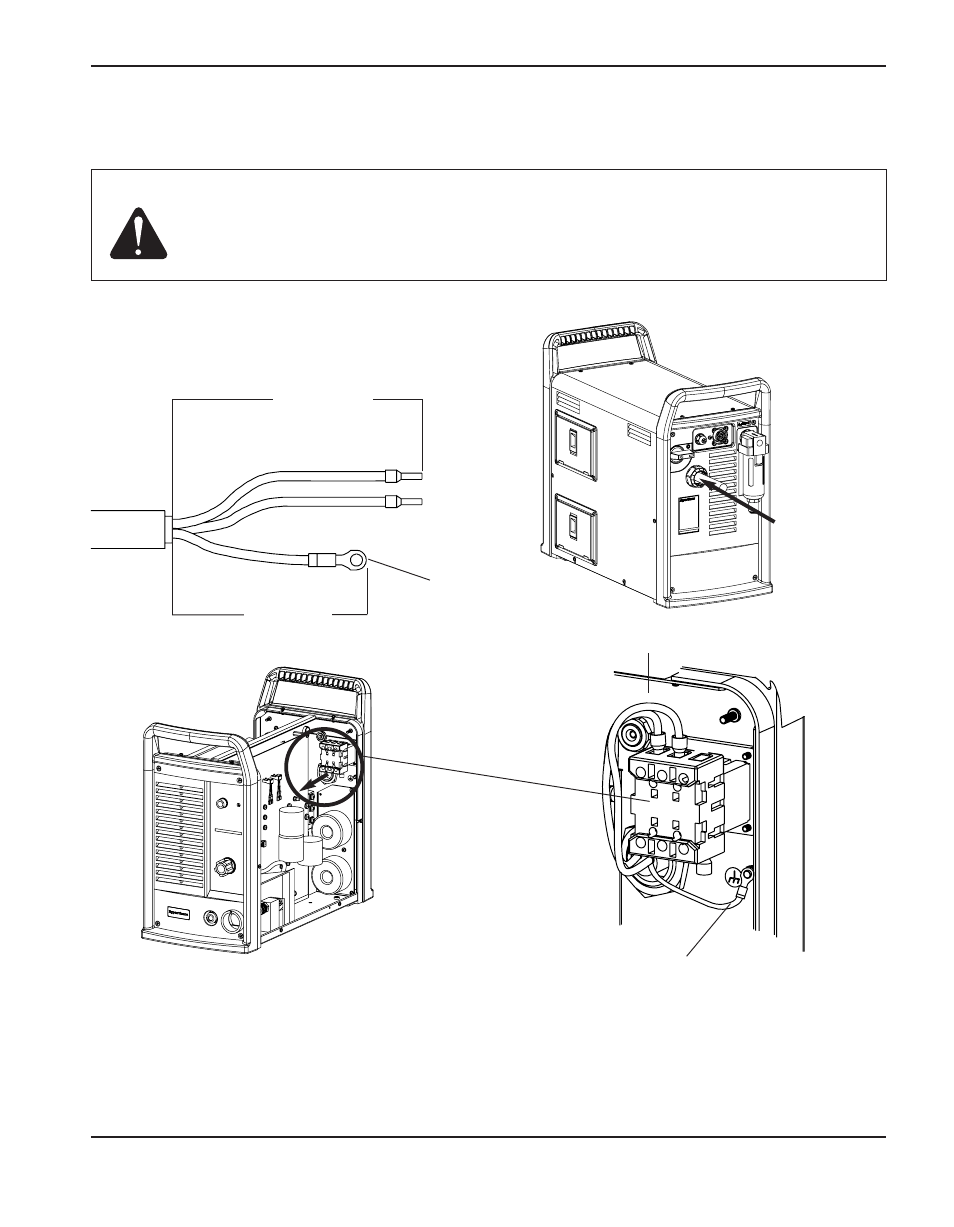

Einphasen-Netzkabel (nicht beim CE-Modell)
Installation des Netzkabels
Die Netzkabeldrähte freilegen und wie unten
gezeigt vorbereiten:
Installation des Steckers
Der Stecker ist von einem lizenzierten Elektriker am Netzkabel anzuschließen.
Leitung
durch die
Zugentlastung
führen und
Zugentlastung
befestigen.
Netzschalter
Erdung
L1 und L2
L1
#10
Erdung
L2
178 mm
102 mm
Vorsicht! Beim Einsatz des Stromquellen-Standardmodells (CE-Modell nur mit
3 PH) mit einer einphasigen Stromversorgung ist das mitgelieferte
Netzkabel durch ein 3adriges 6 AWG (16 mm
2 ) Netzkabel zu ersetzen. Das
Netzkabel muss von einem lizenzierten Elektriker angeschlossen werden.
