INBETRIEBNAHME
1
powermax
1250
Betriebsanleitung
3-13

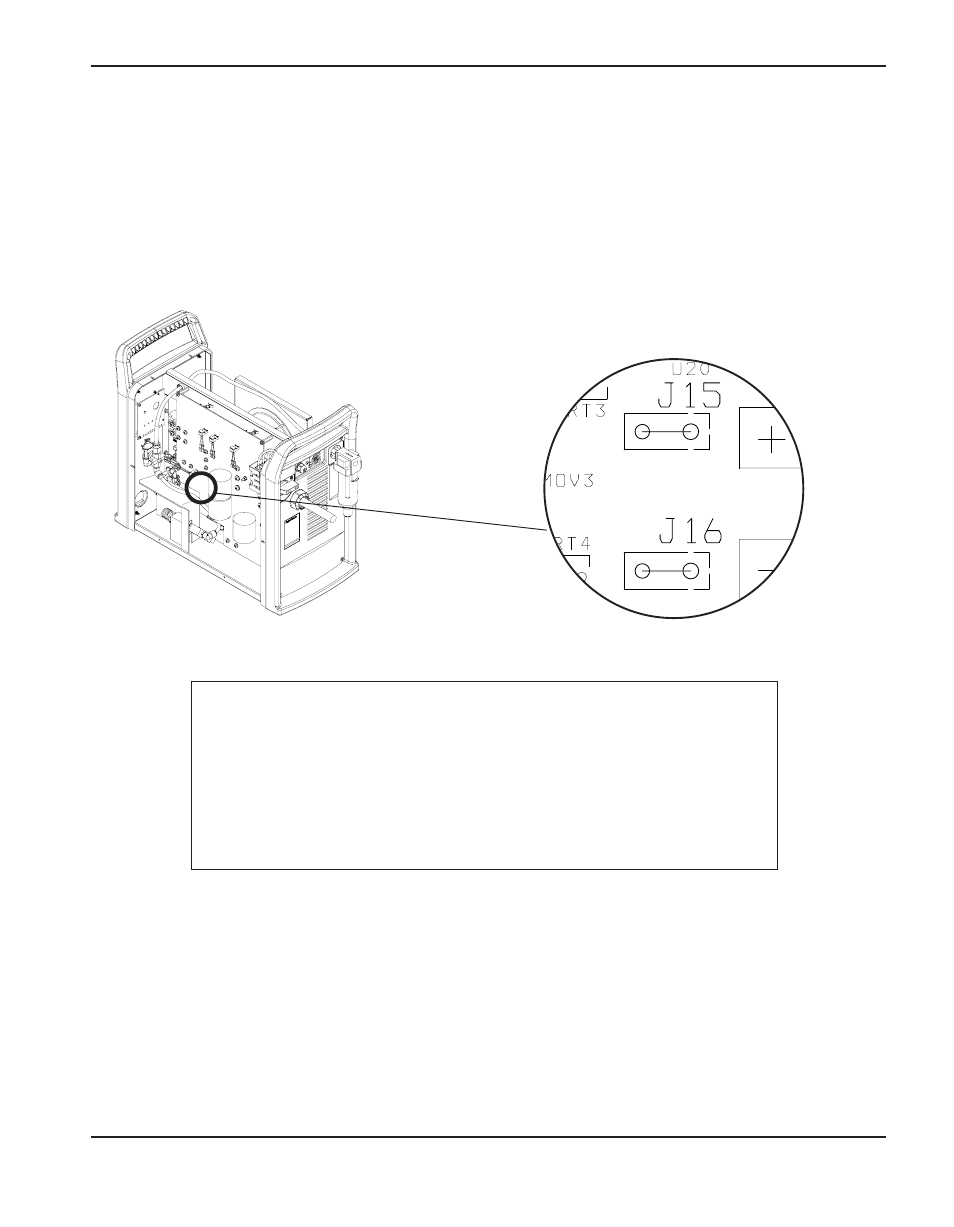

4. Strombaukarte wie unten gezeigt suchen. Zur Verbindung von J15 und J16 sind isolierte
1/4"-„faston”-Polklemmen zu verwenden
Anmerkung: 120 VAC bzw. 24 VAC müssen extern versorgt werden.
5. Zugentlastung festziehen.
6. Abdeckung abnehmen.
Signal:
Lichtbogenspannung (Brennerabstand-Steuerung)
Typ:
Output
Anmerkungen:
Volle Lichtbogenspannung. Kein Spannungsteiler.
Max. 300 VDC. (Signal nicht am Rückwandanschluß
verfügbar.)
J15
+VDC
J16
-VDC
