Fehlerbeseitigung und systemtests
powermax
65/85
Wartungshandbuch
5-19

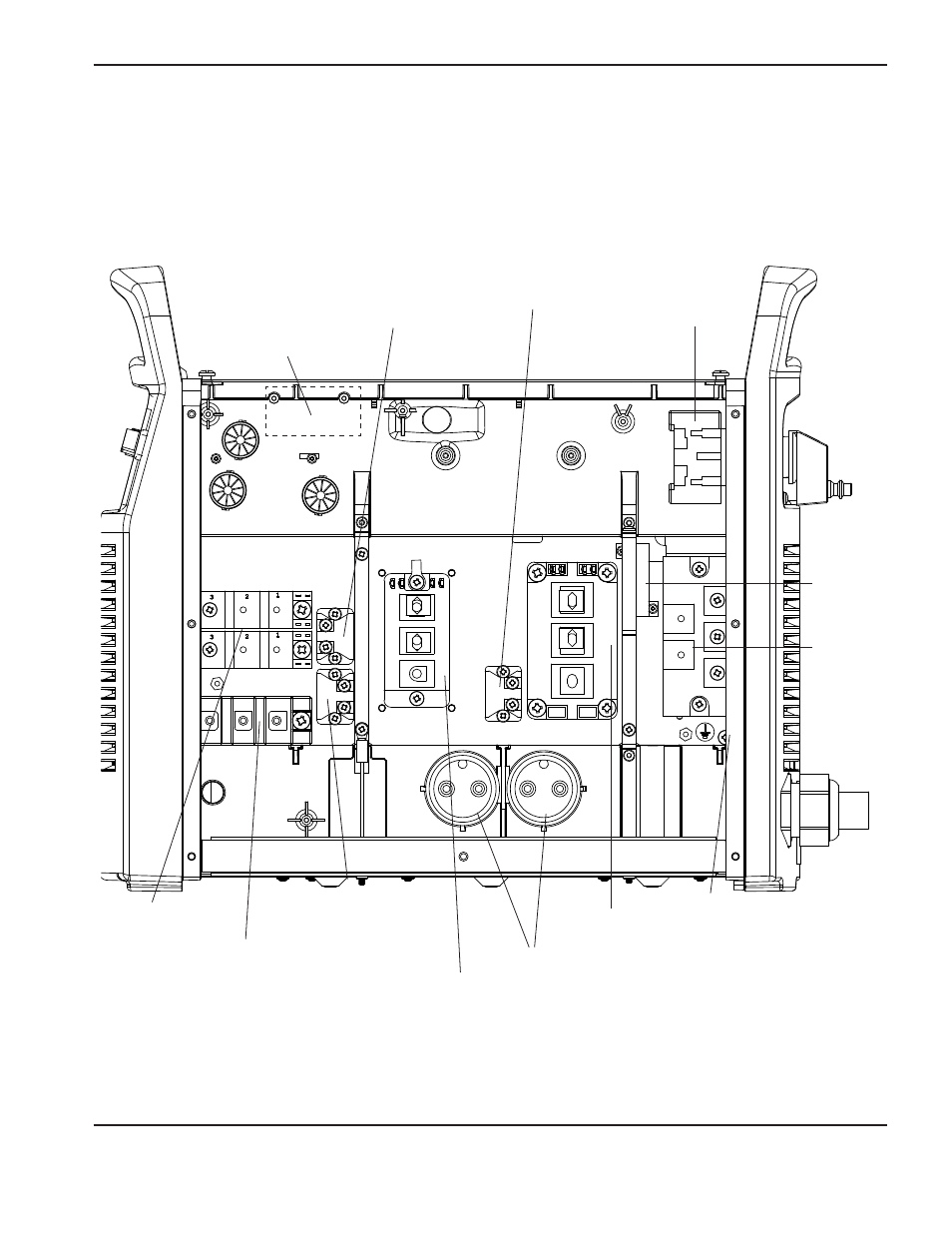

200–600 V CSA Stromquelle Übersicht (Leistungsbaukarte entfernt)
Netzschalter (S1)
Ausgangs-
Beschaltungswiderstand
Optionale
serielle Karte
BLK-
Beschaltungswiderstand
Inverter-
Beschaltungswiderstand
Pilotlichtbogen-IGBT
Ausgangsdiodenbrücke
Eingangs-
diodenbrücke
Beschaltungs-
widerstand
Inverter IGBT-
Modul
Stützkondensatoren
BLK-IGBT
Masse
