Brennerkonfiguration
3-10
powermax
65/85 Wartungshandbuch
Montage des Brenners
Je nach Art des Schneidtisches müssen Sie den Brenner gegebenenfalls zerlegen, um ihn durch die Schiene zu führen
und zu montieren. Wenn die Schiene des Schneidtischs breit genug ist, dass der Brenner hindurchpasst, ohne dass der
Brennerkörper vom Schlauch abgenommen werden muss, können Sie ihn ohne Zerlegen durch die Schiene führen und
brauchen ihn anschließend lediglich gemäß den Anweisungen des Herstellers an der Höhenverstellung zu befestigen.
Anmerkung: Duramax-Maschinenbrenner können an vielen verschiedenen X-Y-Tischen, Schneidbrennern auf
Führungswagen, Rohrplanmaschinen und anderen Geräten montiert werden. Bringen Sie den
Brenner gemäß den Anweisungen des Herstellers an. Bei Bedarf folgen Sie den nachstehenden
Hinweisen zum Zerlegen.
Falls Sie den Brenner zerlegen und wieder zusammenbauen müssen, beachten Sie die Abbildungen in Kapitel
3-7 Konfiguration des Maschinenbrenners und befolgen Sie diese Anweisungen.
Anmerkung: Beim Trennen und Wiederverbinden der Brennerteile muss die gleiche Ausrichtung des
Brennerkopfs zum Brennerschlauch beibehalten werden. Drehen des Brennerkopfs relativ zum
Brennerschlauch kann ihn beschädigen.
1. Trennen Sie den Brennerschlauch von der Stromquelle und entfernen Sie die Verschleißteile vom Brenner.
2. Schrauben Sie den Zugentlastungsmantel von der Zugentlastungsmutter ab und ziehen Sie ihn entlang des
Brennerschlauchs zurück.
3. Schrauben Sie die Zugentlastungsmutter vom Brennerschaft ab (beim langen Maschinenbrenner) und ziehen Sie
die Mutter entlang des Brennerschlauchs zurück.
4. Schrauben Sie den Brennerschaft von der Kupplung ab.

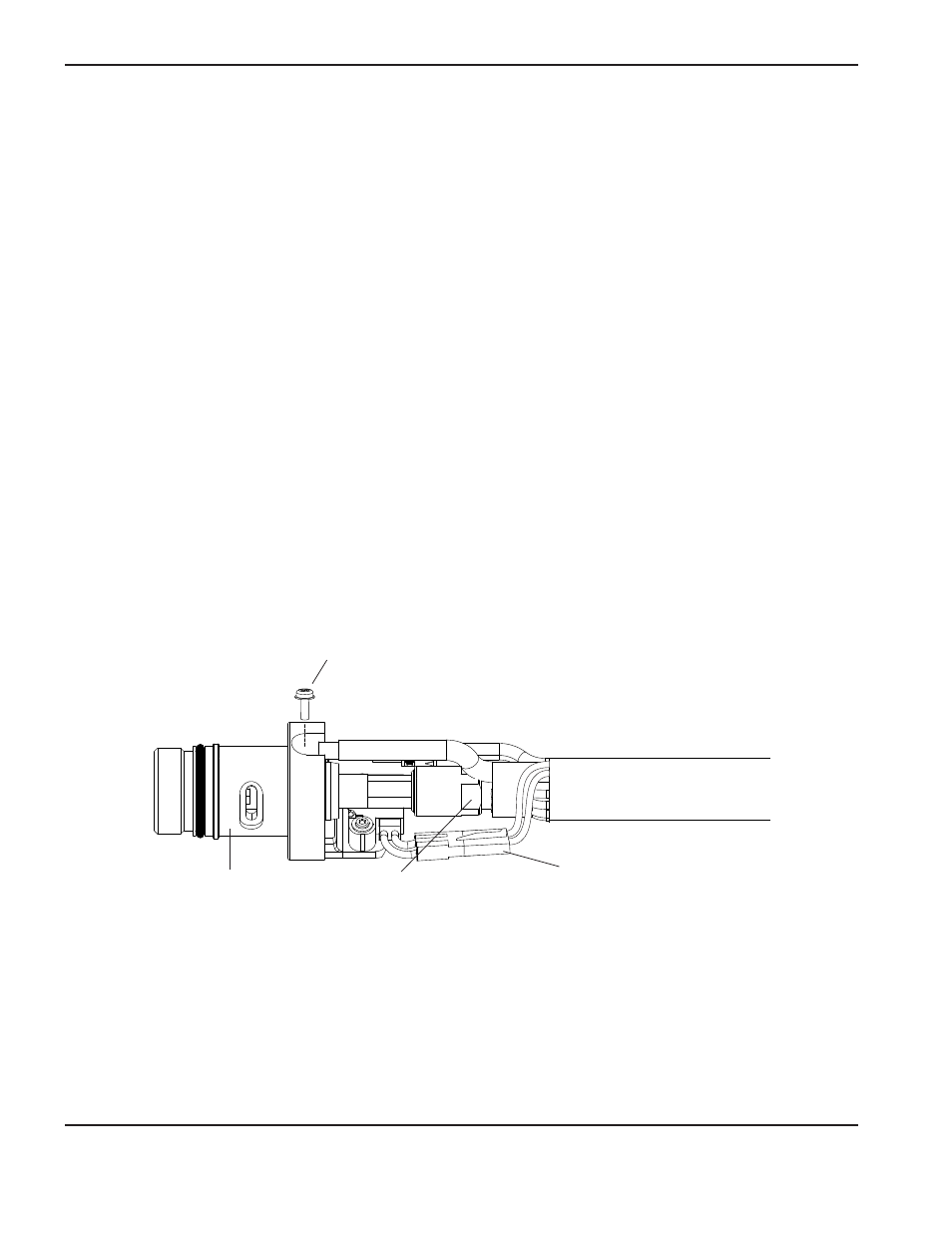

Anschluss der
Gasversorgungsleitung
Brennerkopf
Klemmschraube für
Pilotkabel
Drahtverbinder am
Kappensensorschalter
