Teile
powermax
65/85
Wartungshandbuch
7-13

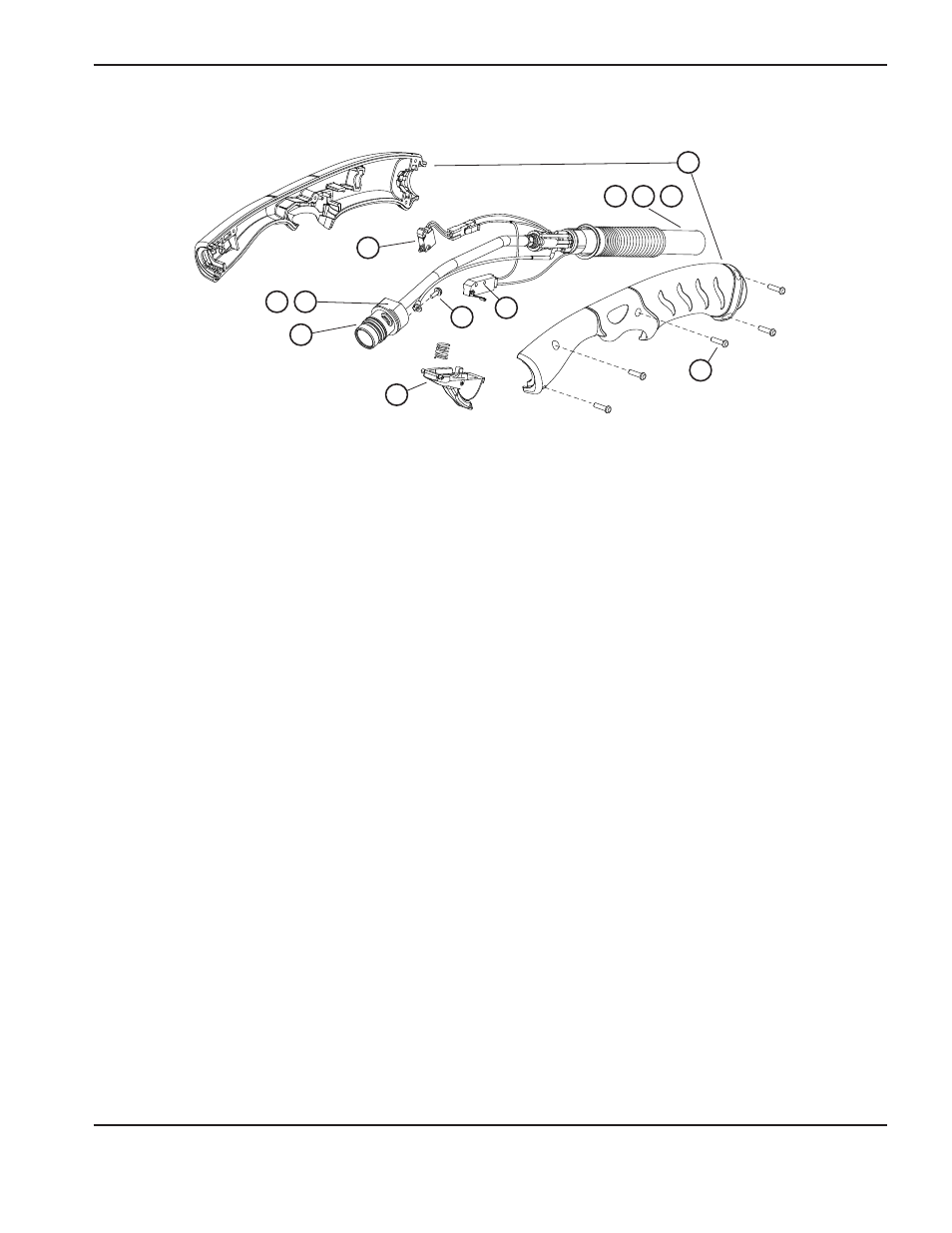

Ersatzteile für Duramax-15°-Handbrenner
1
2
3
4
5
6
7 8 9
Die Handbrenner- und Schlauchpaket-Baugruppe kann im Ganzen ausgewechselt werden oder es können Teile ersetzt
werden. Teile-Nummern, die mit 083 und 087 beginnen, sind komplette Brenner- und Schlauchpaket-Baugruppen.
Teil
Teile-Nummer Beschreibung
059470
Powermax65/85/105 15°-Handbrennerbaugruppe mit 7,6 m langem Schlauch
059471
Powermax65/85/105 15°-Handbrennerbaugruppe mit 15 m langem Schlauch
059472
Powermax65/85/105 15°-Handbrennerbaugruppe mit 23 m langem Schlauch
1
228955
Set: Ersatz-Brennergriff für Duramax 15°/HRTs
2
075714
Griffschrauben, Nr. 4 x 1/2 TORX-Flachkopf mit Schlitz, S/B
3
228721
Set: Ersatz-Sicherheits-Wippentaster mit Feder für 75°-/15°-Handbrenner von Duramax
4
058519
O-Ring: VITON 0,673 X 0,063
5
075504
Klemmschraube für Pilotkabel: MSCR: 4-40 X 5/16 SW CN SEM PH PAN S/Z
6
228109
Set: Powermax30/45/65/85/105 15°-Handbrenner/T30v/T45v/HRTs
Ersatz-Kappensensorschalter
7
228959
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 7,6 m
8
228960
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 15 m
9
228961
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 23 m
10
128642
Set: Ersatz-Auslöseschalter
11
228715
Set: Ersatz-Hauptkörper für Duramax-15°-Handbrenner
(vor Mai 2012 gebaute Brenner)
12
228957
Set: Ersatz-Hauptkörper für Duramax-15°-Handbrenner
(nach Mai 2012 gebaute Brenner)
228314
Bausatz: Schnellkupplungsreparatur (Riegel, Feder)
10
11 12
