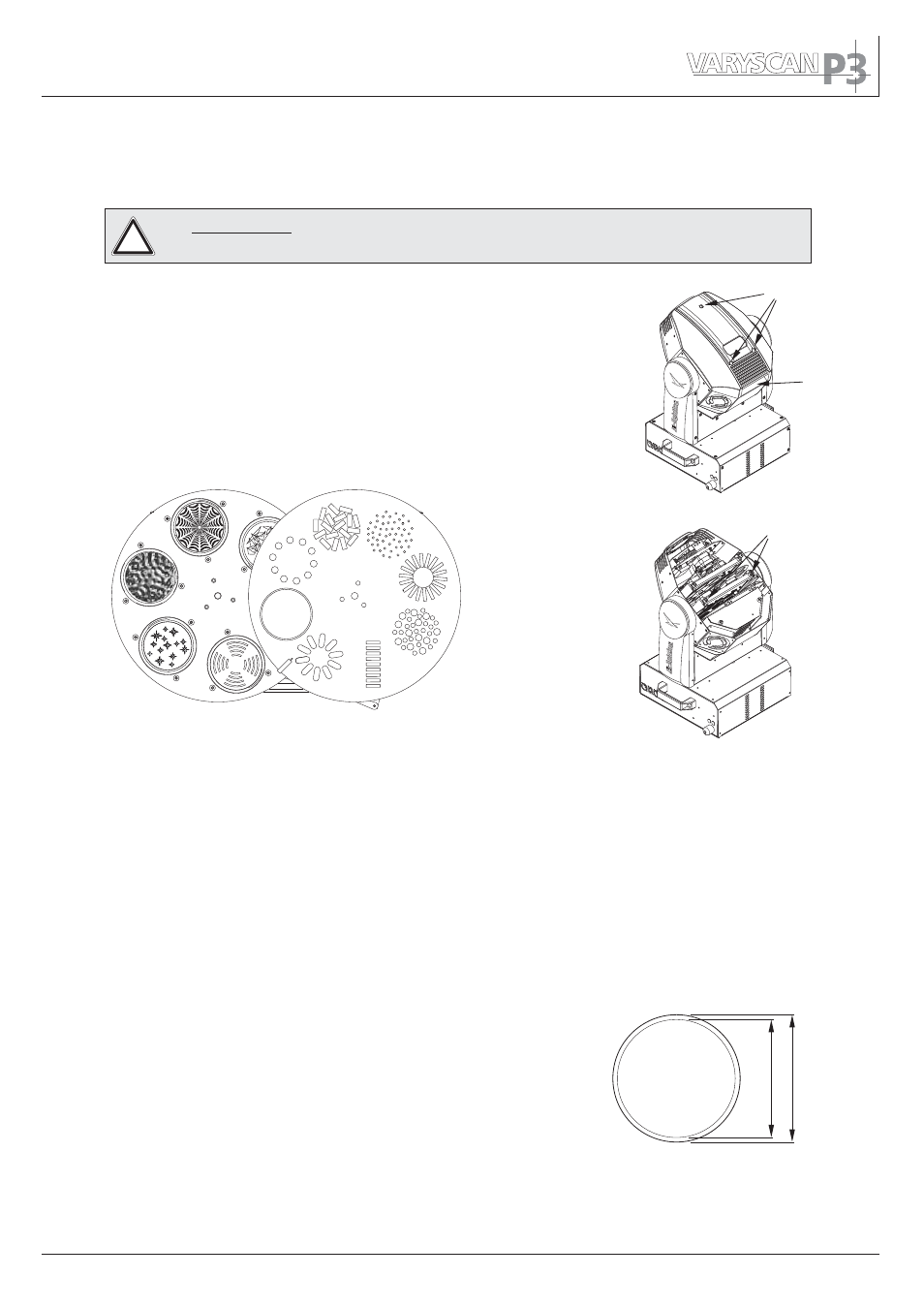

5. Service
5.1 Gobos wechseln
Die Gobos sind mit einer Feder in das Gobozahnrad gespannt. Zum Wechseln lösen
Sie diese und befestigen Sie dann das neue Gobo. Beim einsetzen von Metallgobos
ist darauf zu achten, daß die schwarze lackierte Seite Richtung Objektiv zeigt und
nicht Richtung Leuchtmittel. Ebenso bei Glasgobos muß die beschichtete Seite Rich-
tung Objektiv zeigen. Bei Gobos die sich nicht verdrehen dürfen z.B. Logos, empfeh-
len wir das zusätzliche sichern des Gobos mit einem Tropfen Silikon.
Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung.
Nutzdurchmesser: (Platz für Ihr Motiv) 33 mm
Außendurchmesser: 37,5 mm (+0 mm / -0,2 mm)
Am Aufdruck Nr. 1 erkennen Sie die Oberseite des Kopfes (Top).
Drehen Sie die 3 Schrauben Nr. 2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr. 3 und ziehen den
Goboeinschub heraus.
Standardbestückung
33 mm
37,5 mm
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen!
1
2
3
!
