5. Service
5.1 Gobos wechseln
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen !
Die Gobos sind mit einer Feder in das Gobozahnrad gespannt.
Zum Wechseln lösen Sie diese und befestigen Sie dann das
neue Gobo. Beim einsetzen von Metallgobos ist darauf zu
achten, daß die schwarze lackierte Seite Richtung Objektiv
zeigt und nicht Richtung Leuchtmittel. Ebenso bei Glasgobos
muß die beschichtete Seite Richtung Objektiv zeigen.
Bei Gobos die sich nicht verdrehen dürfen z.B. Logos,
empfehlen wir das zusätzliche sichern von dem Gobo
mit einem Tropfen Silikon.

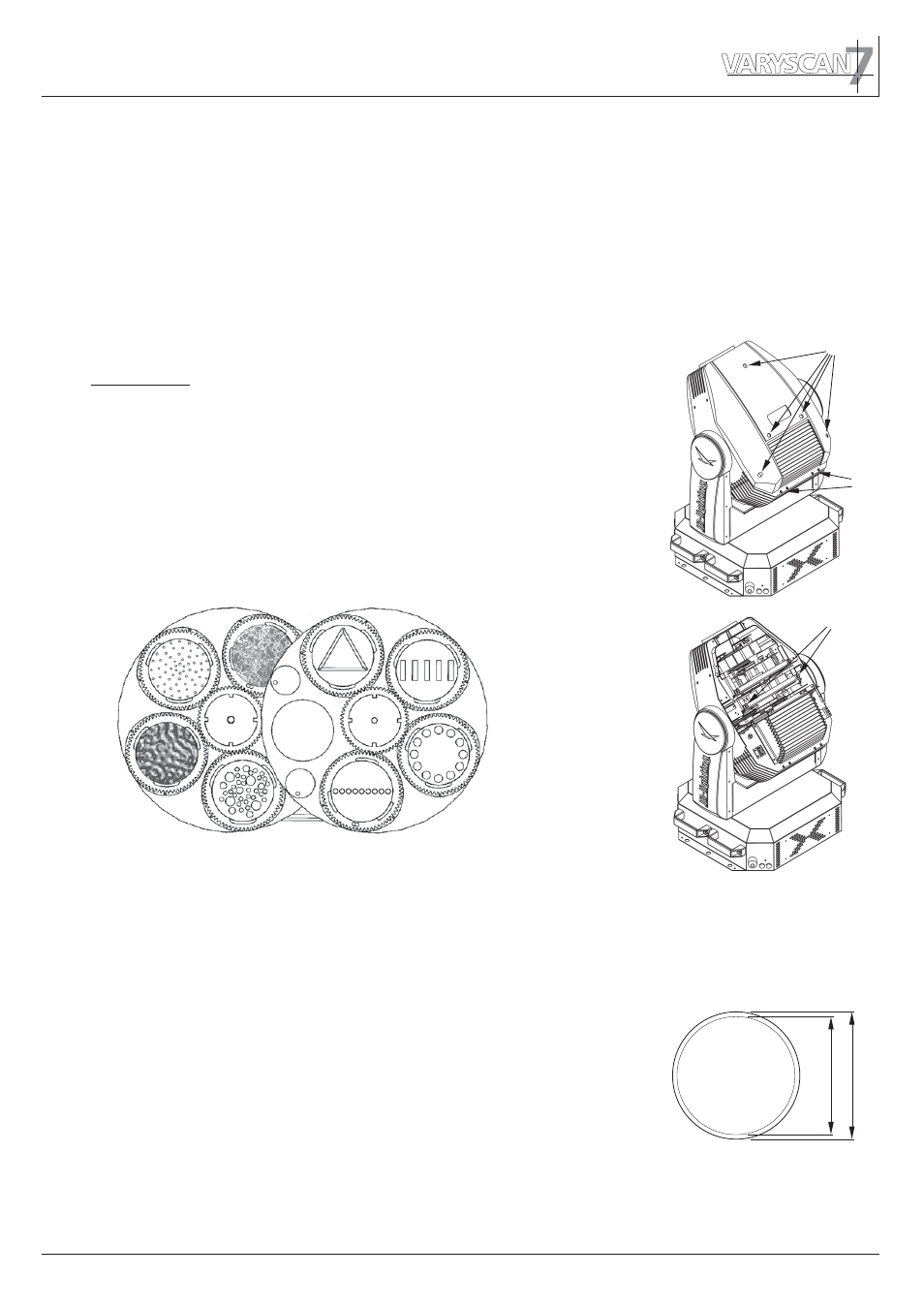

Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung.
Nutzdurchmesser: (Platz für Ihr Motiv) 48mm
Außendurchmesser: 51,8mm (+0/-0,2mm)
1
3
2
Am Scharnier Nr.1 erkennen Sie wo oben am Kopf ist.
Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr.3 und ziehen den
Goboeinschub heraus.
Standardbestückung
48mm
51,8mm
Kanal 22 Keine Funktion
Dimmer schließt bei Pan-Tilt
Dimmer schließt bei Gobo,Farbe,Prisma
Dimmer schließt bei Gobo, Farbe,Prisma, Fokus
Dimmer schließt bei Gobo, Farbe, Prisma,Pan-Tilt
Dimmer schließt bei Gobo,Farbe,Prisma,Fok.,Pan-Tilt
Die Fadezeit beim Dimmer ist einstellbar von langsam 5sec-max
DMX 000-095
DMX 096-127
DMX 128-159
DMX 160-191
DMX 192-223
DMX 224-255 00-50
60-7F
80-9F
A0-BF
C0-DF
C0-EF
