Auswechseln der Gobos
Öffnen Sie den Deckel des Varyscan ® 6 575 HMI, indem Sie die acht Kreuz schlitzschrauben
herausdrehen. Anschließend drehen Sie noch die beiden silbernen Schrauben an der Seite
des Projektorkopfes durch die Löcher in den Armteilen ca. 8mm heraus. Entnehmen Sie
nun den Goboeinschub und legen Sie diesen neben den Projek tor.
Metallgobos:
Sie können die Gobos am Goborad aus der Halterung drücken und die neuen Gobos einsetzen. Achten Sie darauf, daß
das Gobo exakt mit den Schlitzen in der Halterung einrastet. Wenn das Gobo richtig eingesetzt ist, läßt es sich ganz
leicht in der Halterung bewegen. Jetzt können Sie den Einschub in den Varyscan
® einsetzen und den Deckel wieder
schließen.
Achtung: Biegen Sie auf keinen Fall die kleinen Laschen auf und wieder zu um die Gobos zu tauschen, denn die
Laschen brechen dabei ab!!
Glas-Gobos:
Sie können das Glasgobo mit dem Haltering entfernen, indem Sie die drei Schrauben des Halterings mit einem kleinen
Schlitzschraubendreher heraus drehen. Tauschen Sie nun das Glasgobo mit dem kompletten Haltering Ihren Wünschen
entsprechend aus und schrauben Sie das Glasgobo wieder mit den dafür vorgesehenen Schrauben (M2,5*3) fest. (Die
Halteringe und den Silikonkleber für Glasgobos erhalten Sie bei Ihrem Fachhändler oder Hersteller) Achten Sie darauf,
daß Sie die Schrauben nicht schief in die dafür vorgesehenen Gewinde einschrauben und die Schrauben nicht zu fest
anziehen. Setzen Sie den Einschub wieder in Ihren VS 6 ein, drehen Sie die Einschubhalteschrauben fest und schließen
Sie den Deckel.
Sollte Ihr Projektor noch nicht für den Glasgoboeinsatz vorbereitet sein oder sollten Sie mehrere Glasgobos einsetzen
möchten so müssen Sie Ihren Projektor umrüsten. Hierzu benötigen Sie einen speziellen Montagesatz (bestehend aus
Glasgobo Montagering, 3 Abstandshülsen 2,5*1, 3 Schrauben M2*8), welchen Sie über den Fachhandel und den
Hersteller des Projektors beziehen können. Sie lösen die Schrauben des alten Metallgobo-Halterings und tauschen
diesen gegen den Glasgobo Montagering aus. Achten Sie darauf, daß sie die 2mm Abstandshülsen gegen 1mm
Abstandshülsen austauschen. Anschließend müssen Sie nur noch das Glasgobo mit dem Haltering festschrauben.
Gobo-Maße:
Sie haben an Ihrem Varyscan ® 6 575 HMI die Möglichkeit, zwei verschiedene Gobo-Maße einzusetzen .

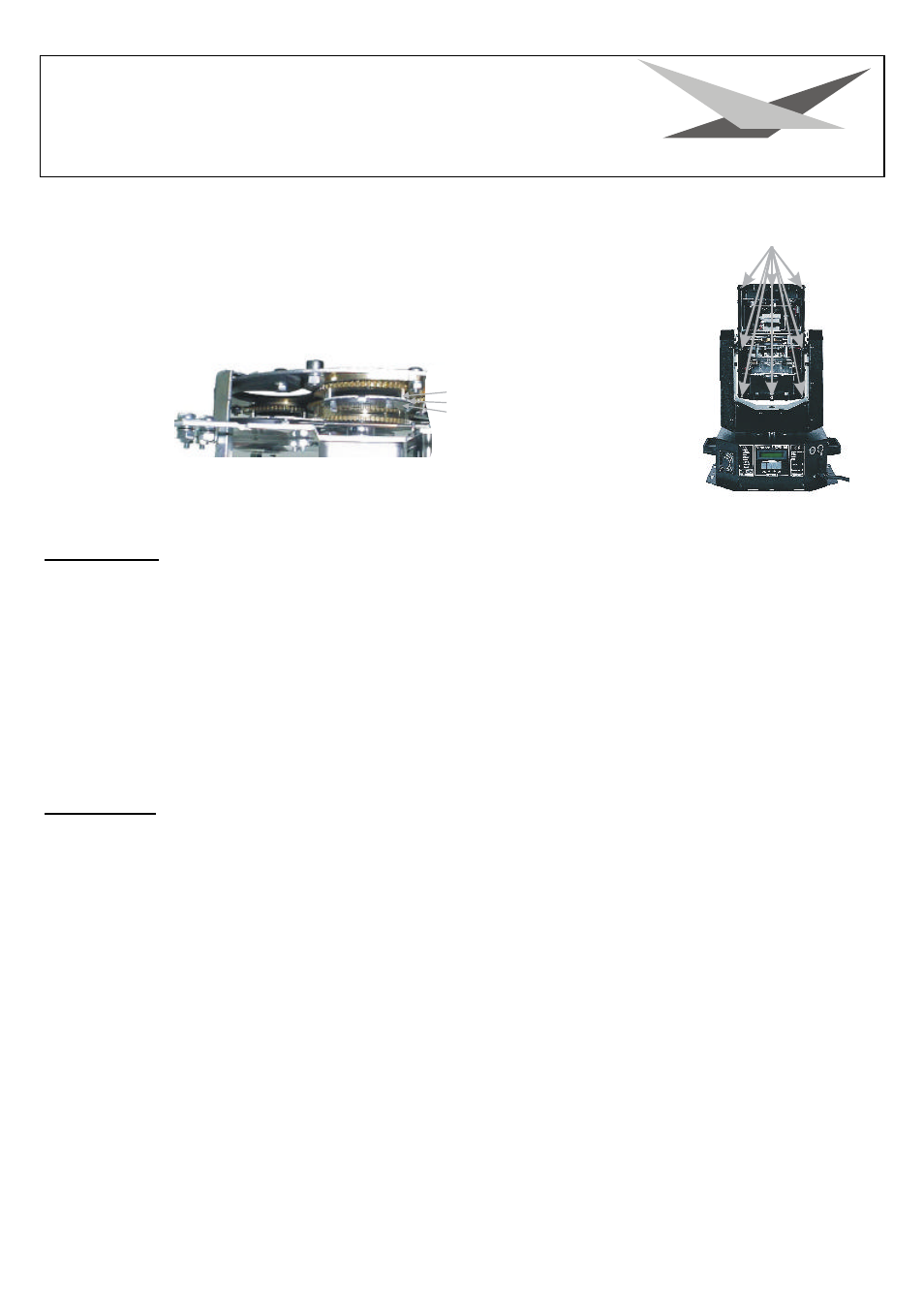

Zum Öffnen des Deckels
diese Schrauben heraus-
drehen
Metallgobo
Metallgobohaltering
Abstandshülsen 2mm
