Varyscan
®
6 575HMI
- 6 -
Auspacken der Varyscan Auspacken der Varyscan ® Anlage Anlage
Entnehmen Sie den Varyscan 6 und die Bedienungsanleitung aus dem Versandkarton.
Sollten Sie einen Transportschaden feststellen oder sollten Sie feststellen, daß Teile fehlen, teilen Sie dies bitte sofort
dem Transportunternehmen bzw. Ihrem Händler mit.
Brenner einsetzen/auswechseln
HINWEIS: Vor dem Öffnen Netzstecker ziehen!!
Öffnen Sie Ihren Varyscan
® 6 575 HMI (Kopf des Spotlights) indem Sie mit einem
passenden Kreuzschlitzschraubendreher die 8 Kreuzschlitzschrauben am Deckel
(erkennbar an den Lüftungsschlitzen) herausdrehen und den Deckel abheben. Jetzt können

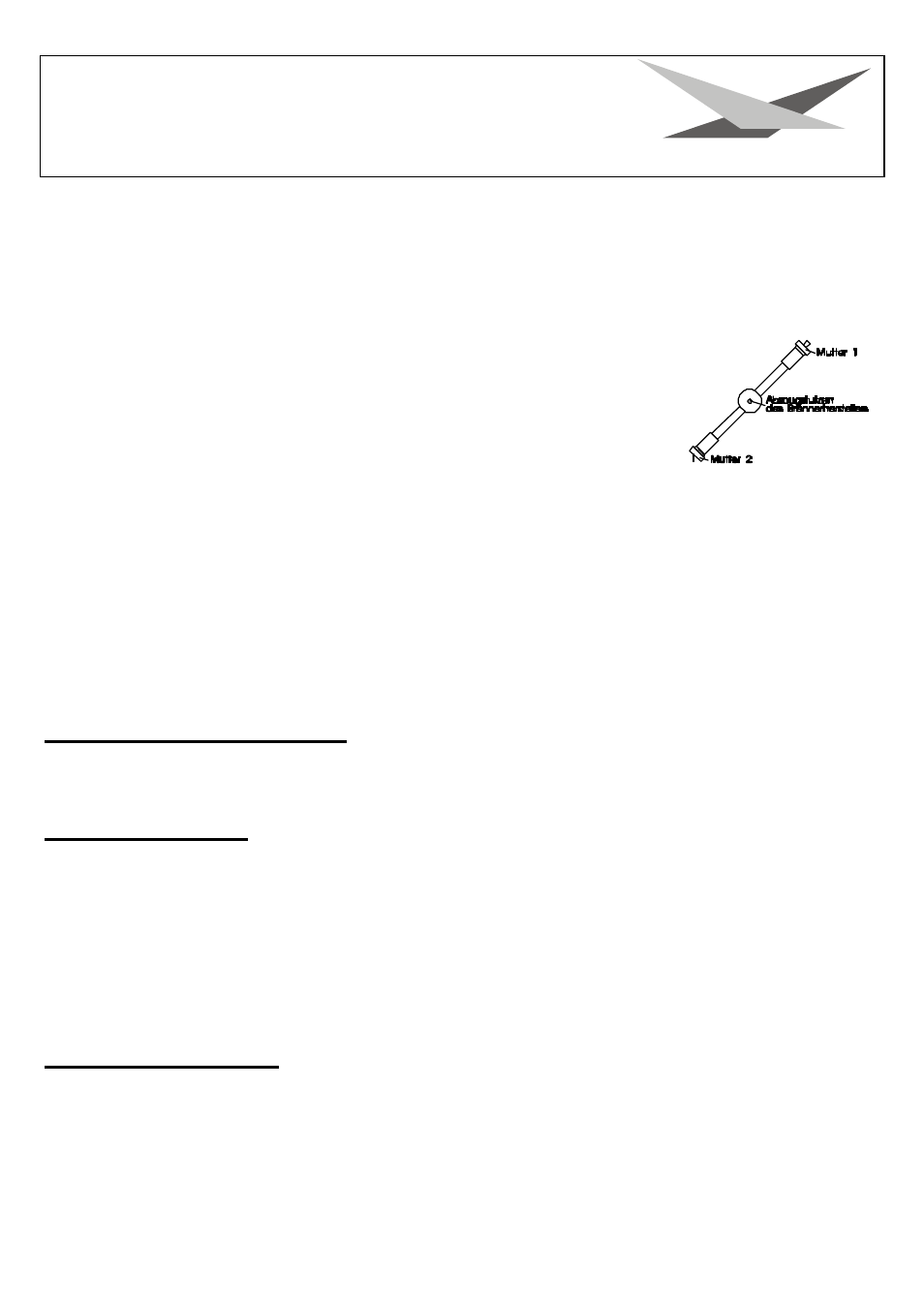

Sie im hinteren Drittel des Kopfes die Brennerfassung erkennen.(Skizze Seite 6) Lösen Sie nun die beiden Muttern 1 und
2 und entnehmen Sie den Brenner aus der Fassung. Setzen Sie nun den neuen 575 HMI-Brenner in die Fassung ein und
drehen die beiden Muttern 1 und 2 von Hand fest. Der "Absaugstutzen" des Brenners darf auf keinen Fall in Richtung des
Hohlspiegels bzw. in Richtung der Linsen zeigen (Skizze Seite 4), er sollte in Richtung des Bodenblechs oder des
Deckels zeigen. Achten Sie auf einen festen Sitz des Brenners.
Achtung: Berühren Sie niemals beim 575 HMI-Brenner den Glaskörper selbst!
Eine Justierung des Brenners entfällt.
Inbetriebnahme der Anlage
1. Varyscan
® aufhängen/aufstellen
Ihr Varyscan
®
6 ist sowohl für den Einsatz als Standgerät wie auch zur Montage an eine Traverse geeignet. Sie sollten
aber auf jeden Fall darauf achten, daß sich im Umkreis von ca. 60 cm keine brennbaren Gegenstände befinden, da der
Scheinwerfer beim Lichtaustritt sehr große Wärme entwickelt.
2. Varyscan
® verkabeln
Spannungsversorgung:
Lassen Sie von einem Fachmann an das offene Ende des Anschlußkabels einen Schuko-Stecker anbringen, oder lassen
Sie das Kabel direkt an 230 Volt 50 Herz anschließen.
Signalverkabelung:
Verbinden Sie den Ausgang Ihres DMX-Controllers mit dem ersten Varyscan
®
(Controller DMX-Out; Varyscan
®
DMX-In)
mit Hilfe eines 5poligen XLR-Kabels. Stellen Sie nun mit Hilfe weiterer 5pol-XLR Kabel die Verbindung zwischen den
Varyscan
® her. Achten Sie darauf, daß beim letzten Projektor im DMX-Out ein Endstecker (XLR-Stecker mit einem
Widerstand von 120 Ohm zwischen Pin 2 und 3) steckt.
3. Varyscan
® konfigurieren
Um Ihren Varyscan
®
optimal für Ihren Einsatz anzupassen, stehen Ihnen viele Funktionen zur Verfügung die Sie mit Hilfe
eines Menüsystems und den vier Tasten unterhalb des LCD-Displays einstellen können.
Im Folgenden wird Ihnen der Aufbau des Menüsystems geschildert.
