Varyscan

®

6 575HMI

- 12 -

B Serviceanleitung

Fehlerbehebung

Fehler

Behebung des Problems

Das Gerät arbeitet überhaupt nicht

1.

Sicherung 8 Ampere für den Brenner des Gerätes
überprüfen und bei Defekt austauschen (Skizze
Seite 6)

2.

Sicherung 4 Ampere für die Elektronik des Gerätes
überprüfen und bei Defekt austauschen.

Der Brenner des Gerätes leuchtet nicht, aber die
Elektronik funktioniert,
d.h. die Motoren funktionieren

1. Sicherung 8 Ampere für den Brenner des Gerätes

überprüfen und bei Defekt austauschen

2. Der Brenner ist defekt, der Brenner muß getauscht

werden

3. Der Temperaturschalter des Gerätes hat ausgelöst.

Stecken Sie Ihren Varyscan

®

aus und stecken Sie

Ihn nach ca. 15 Minuten wieder ein. Kontrollieren
Sie nun, ob der Lüfter im Kopf des Projektors noch
läuft, und ob dieser sauber ist. Sollte der Lüfter
defekt sein, so lassen Sie diesen von einem
Fachmann oder dem Hersteller austauschen. Sollte
der Projektor immer wieder abschalten, wenden Sie
sich bitte an Ihren Händler

Der Brenner des Gerätes leuchtet, aber keiner der
Motoren oder der Lüfter funktioniert

1. Sicherung 4 Ampere für die Elektronik des Gerätes

überprüfen und bei Defekt austauschen.

2. Sicherungen im inneren des Gerätes auf der

Display-platine kontrollieren und bei Defekt
austauschen

DMX-Eingang funktioniert nicht

DMX-Adresseinstellung im Display überprüfen


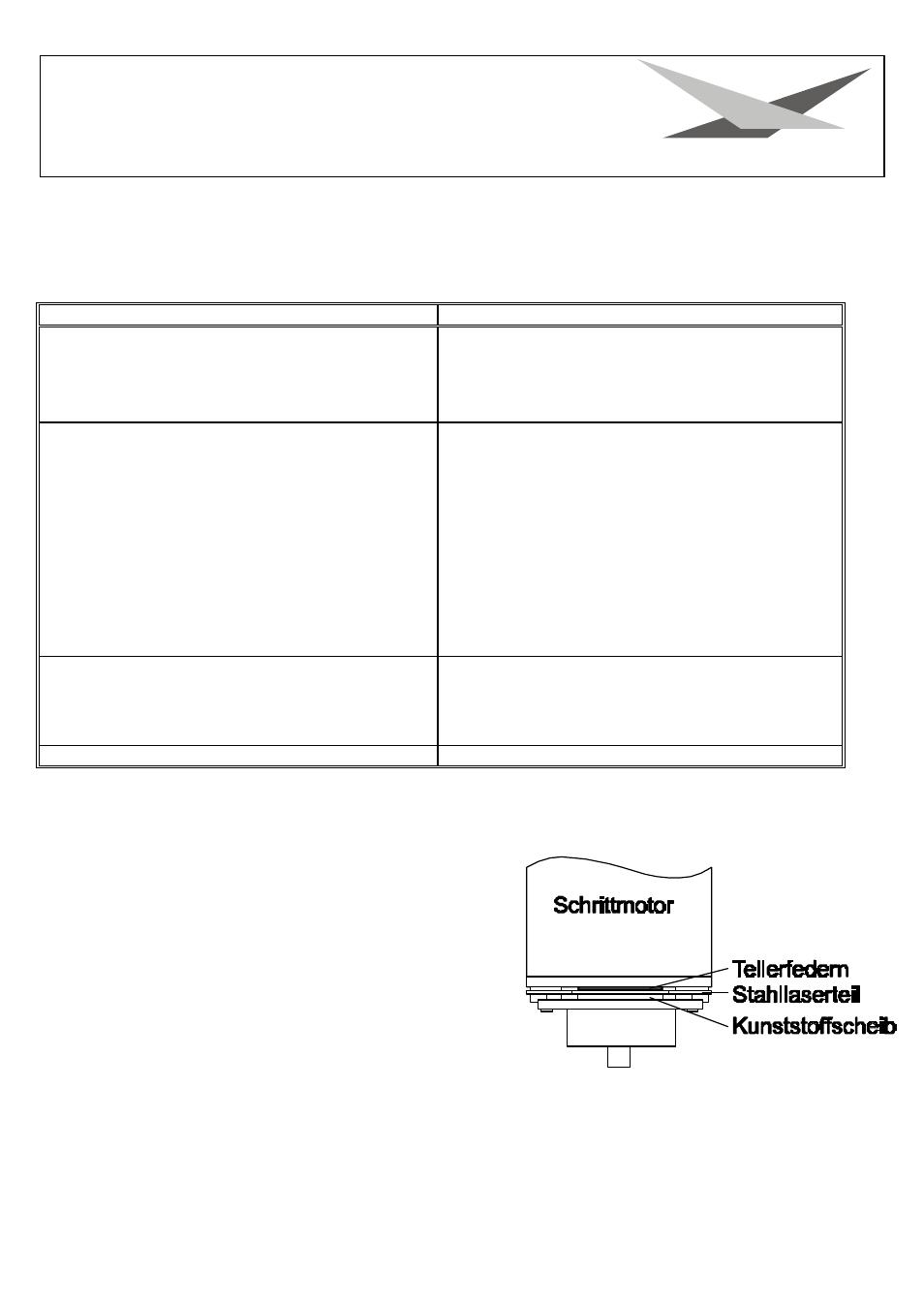

Einstellen der "Motorbremse"


Die Motorbremse wird bei der Herstellung des Gerätes eingestellt
und muß normalerweise nicht nachgestellt werden. Die
Motorbremse (bei Ihrem Varyscan

®

6 nur beim Goborad vorhanden)

ist vom Prinzip bei allen Scheinwerfern von JB-lighting im Projektor
gleich. Sie setzt sich aus 3 Spezialteilen (Tellerfedern, Stahllaserteil,
Kunststoffscheibe) zusammen. Diese drei Teile sind in der
folgenden Reihenfolge übereinander zu stapeln:

1. Motor

2. Tellerfedern

3. Stahllaserteil

4. Kunststoffscheibe

5. zu montierendes Teil.

Jetzt wird das zu montierende Teil (Goborad) fest auf die Achse des Motors gedrückt, bis die Tellerfedern komplett
zusammengedrückt sind, anschließend muß das zu befestigende Teil (Goborad) um ca. 0,5mm zurückgezogen werden
und die Befestigungsschraube(n) muß/müssen angezogen werden. Jetzt ist die Motorbremse optimal eingestellt
