5. Service
5.1 Gobos wechseln
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen !
Die Gobos sind mit einer Feder in das Gobozahnrad gespannt.
Zum Wechseln lösen Sie diese und befestigen Sie dann das
neue Gobo. Beim einsetzen von Metallgobos ist darauf zu
achten, daß die schwarze lackierte Seite Richtung Objektiv
zeigt und nicht Richtung Leuchtmittel. Ebenso bei Glasgobos
muß die beschichtete Seite Richtung Objektiv zeigen.
Bei Gobos die sich nicht verdrehen dürfen z.B. Logos,
empfehlen wir das zusätzliche sichern von dem Gobo
mit einem Tropfen Silikon.

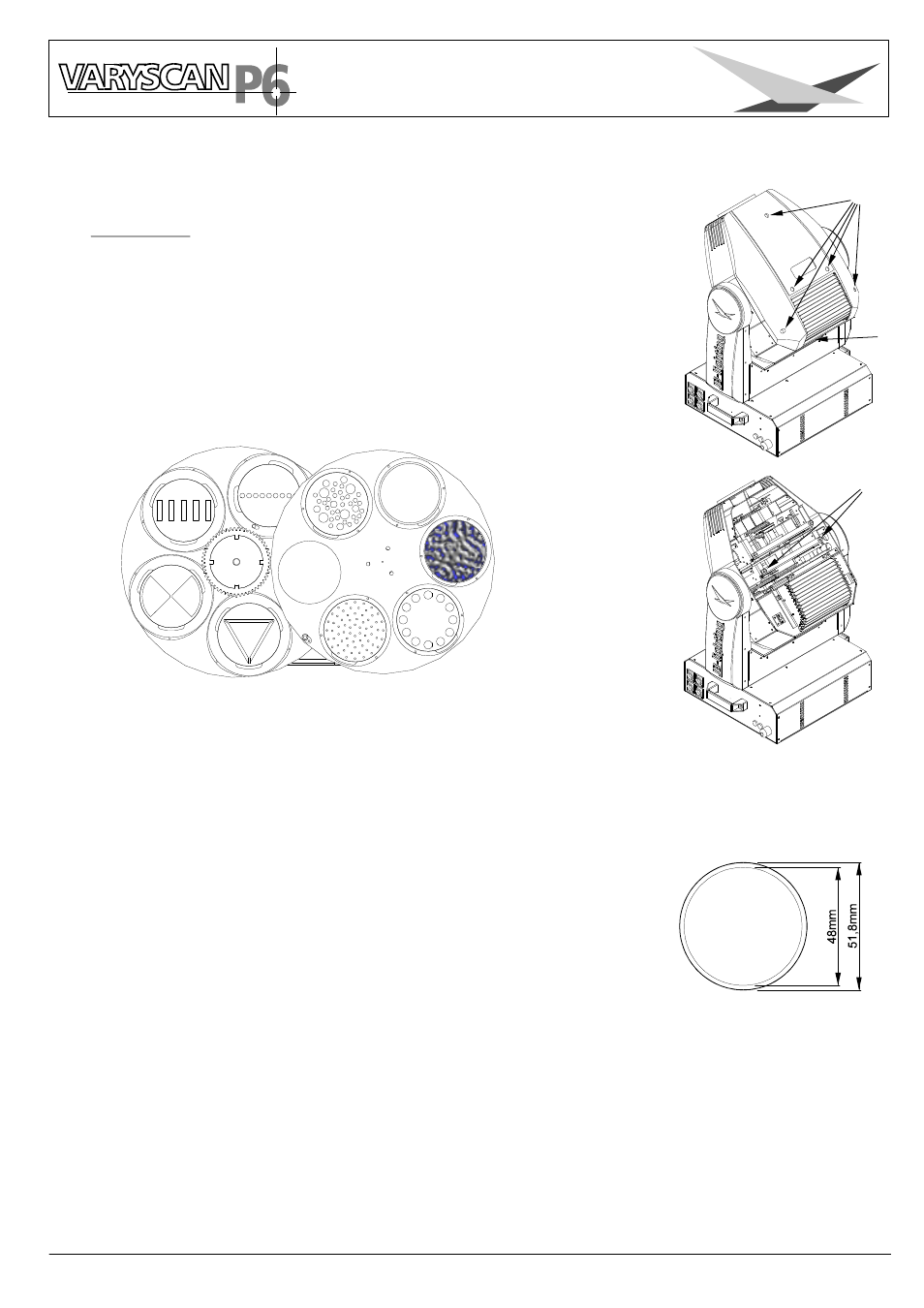

Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung.
Nutzdurchmesser:
(Platz für Ihr Motiv) 48mm
Außendurchmesser: 51,8mm (+0/-0,2mm)
Am Aufdruck Nr.1 erkennen Sie wo oben am Kopf ist.
Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr.3 und ziehen den
Goboeinschub heraus.
Standardbestückung
1
2
3
Welle
