2. Installation
2.2 Netzstecker montieren
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans
an die Stromversorgung (230 Volt, 50 Hertz), muß von einem autorisierten
Fachmann durchgeführt werden.
ACHTUNG: Nur von einem Fachmann durchführen lassen !

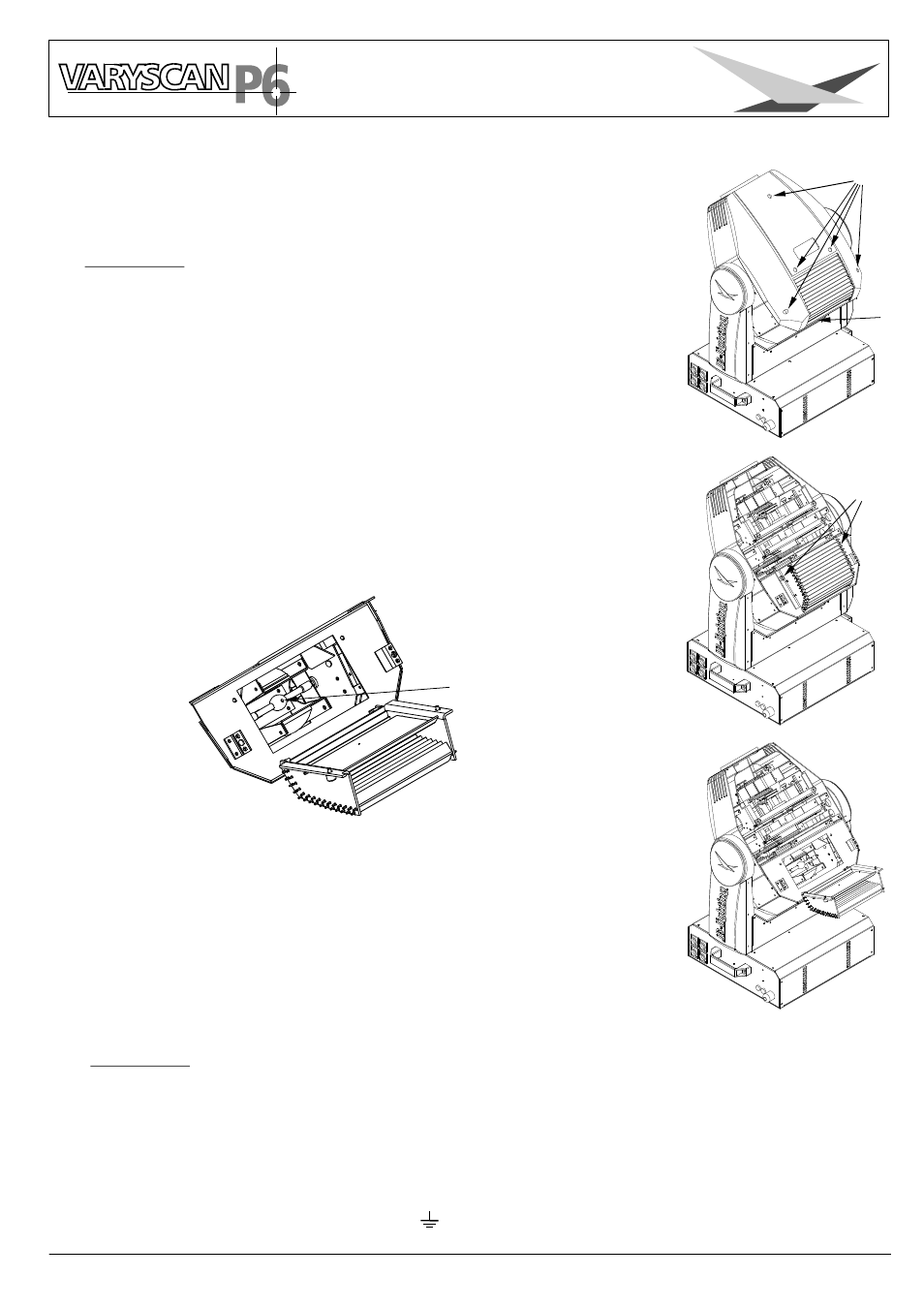

2.1 Leuchtmittel einsetzen/wechseln
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen !
Leuchtmittel: OSRAM HMI 575GS
Am Aufdruck Nr.1 erkennen Sie wo oben am Kopf ist.
Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr.3 und klappen
den Deckel nach oben.
Nun können Sie das Leuchtmittel in die Fassung einsetzen.
Achten Sie darauf, daß der Pumpstengel an dem Leuchtmittel
nach oben zeigt, siehe Skizze.
Beim Einsetzen der Lampe ist darauf zu achten, daß Sie
den Lampenkolben nicht mit bloßen Händen berühren.
Immer nur am Sockel (Metall) anfassen.
braun
Phase
“L”
blau
Nulleiter
“N”
grün/gelb
Schutzleiter
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0
Pumpstengel
1
2
3
