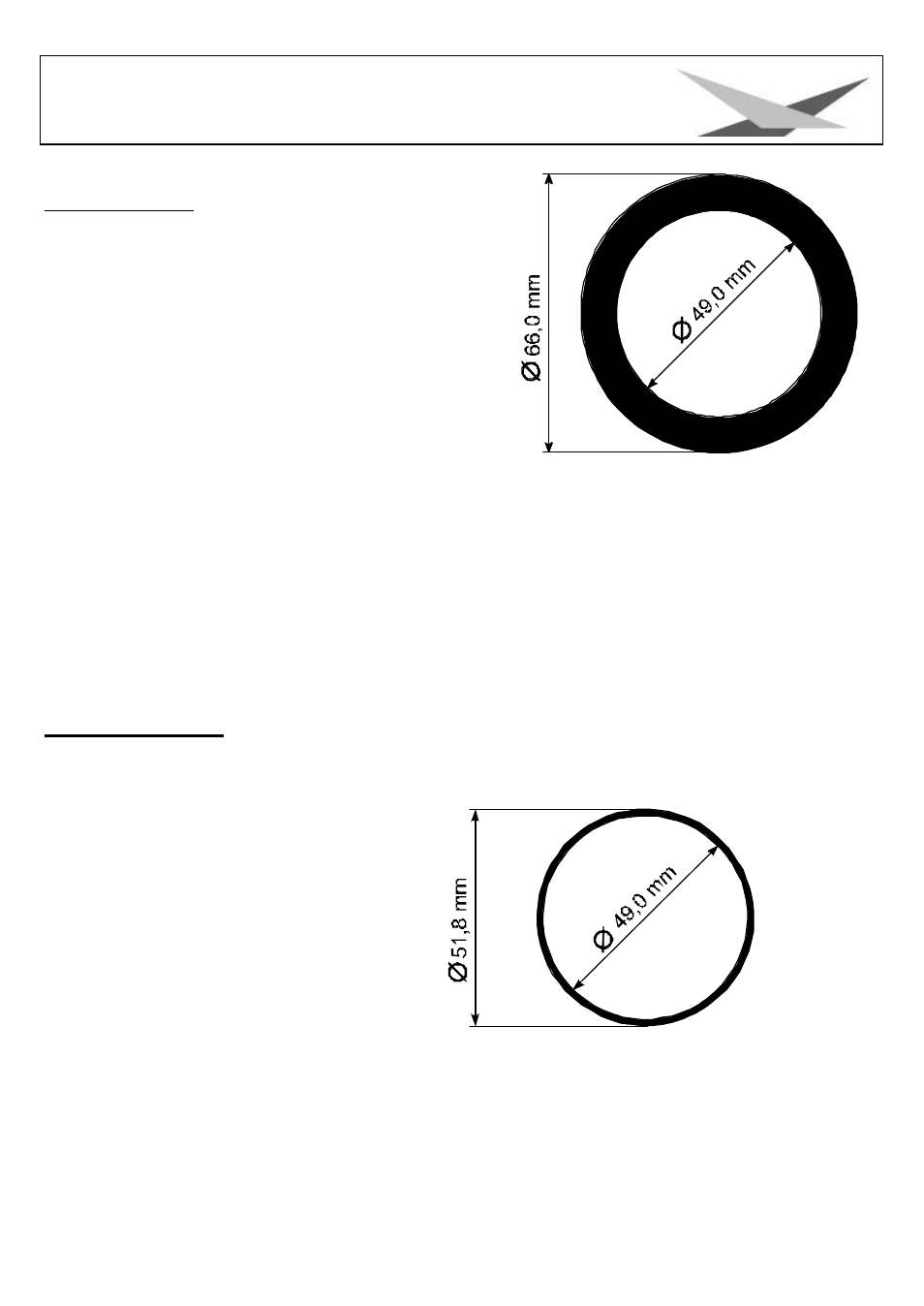

2. Standardformat: (M-Size)
Außendurchmesser: 66,0 mm
Nutzdurchmesser:
49,0 mm
Auswechseln der Glasgobos
Öffnen Sie den Deckel mit der Beschriftung Varyscan ® 4 EV 1200 HMI, indem Sie die zwei Kreuzschlitzschrauben an der
Oberseite des Deckels heraus drehen. Lösen Sie nun die beiden silbernen Kreuzschlitzschrauben an den Seitenteilen Ihres
VS4 EV um den Einschub 1 herausnehmen zu können. Jetzt können Sie die Glasgobos mit der kompletten Halterung vom
Goborad entfernen indem Sie, mit einem passenden Schraubendreher, die drei Schrauben der Halteringe heraus drehen.
Tauschen Sie nun die Glasgobos mit der kompletten Halterung Ihren Wünschen entsprechend aus und schrauben Sie die
Glasgobos wieder mit den dafür vorgesehenen M2 Schrauben fest. (Die Halteringe und den Silikonkleber für die Glasgobos
erhalten Sie bei Ihrem Fachhändler) Achten Sie darauf, daß Sie die Schrauben nicht schief in die dafür vorgesehenen
Gewinde einschrauben und die Schrauben nicht zu fest anziehen. Setzen Sie den Einschub wieder in Ihren VS 4 ein, drehen
Sie die silbernen Einschubhalteschrauben fest und schließen Sie den Deckel.
Glasgobo-Maße:
Sie haben an Ihrem Varyscan* 5 MV 1200 HMI die Möglichkeit Glas-Gobos mit folgendem Maß einzusetzen .
Außendurchmesser: 51,8 mm
Nutzdurchmesser:
49,0 mm
Max Stärke 5,5 mm
