JB-Lighting Varyscan 4 EV 1200 HMI - Handbuch (Seite 11)

Varyscan
®
4 EV 1200HMI
11
B Serviceanleitung
Fehlerbehebung
Fehler Behebung des Problems
Das Gerät arbeitet überhaupt nicht
(kein Lüftergeräusch zu hören) Beide Sicherungen des Netzeinganges kontrollieren.
Sicherung Lampe: 6mm*30mm 16A träge
Sicherung Elektronik: 5mm*20mm 6,3A träge
Der Brenner des Gerätes leuchtet nicht, aber die
Elektronik funktioniert,
d.h. die Motoren funktionieren 1. Der Temperaturschalter des Gerätes hat ausgelöst.
Stecken Sie Ihren Varyscan* aus und stecken Sie Ihn
nach ca. 15 Minuten wieder ein. Kontrollieren Sie nun,
ob beide Lüfter noch laufen, und ob diese sauber sind.
Sollte ein Lüfter defekt sein, so lassen Sie diesen von
einem Fachmann oder dem Hersteller austauschen.
Sollte der Scanner immer wieder abschalten, wenden
Sie sich bitte an Ihren Händler
2. Das elektronische Relais ist defekt es muß getauscht
werden
3. Der Brenner ist defekt, er muß getauscht werden.
DMX-Eingang funktioniert nicht 1. DMX-Adresse kontrollieren !
2. DMX-Verbindungsleitungen kontrollieren

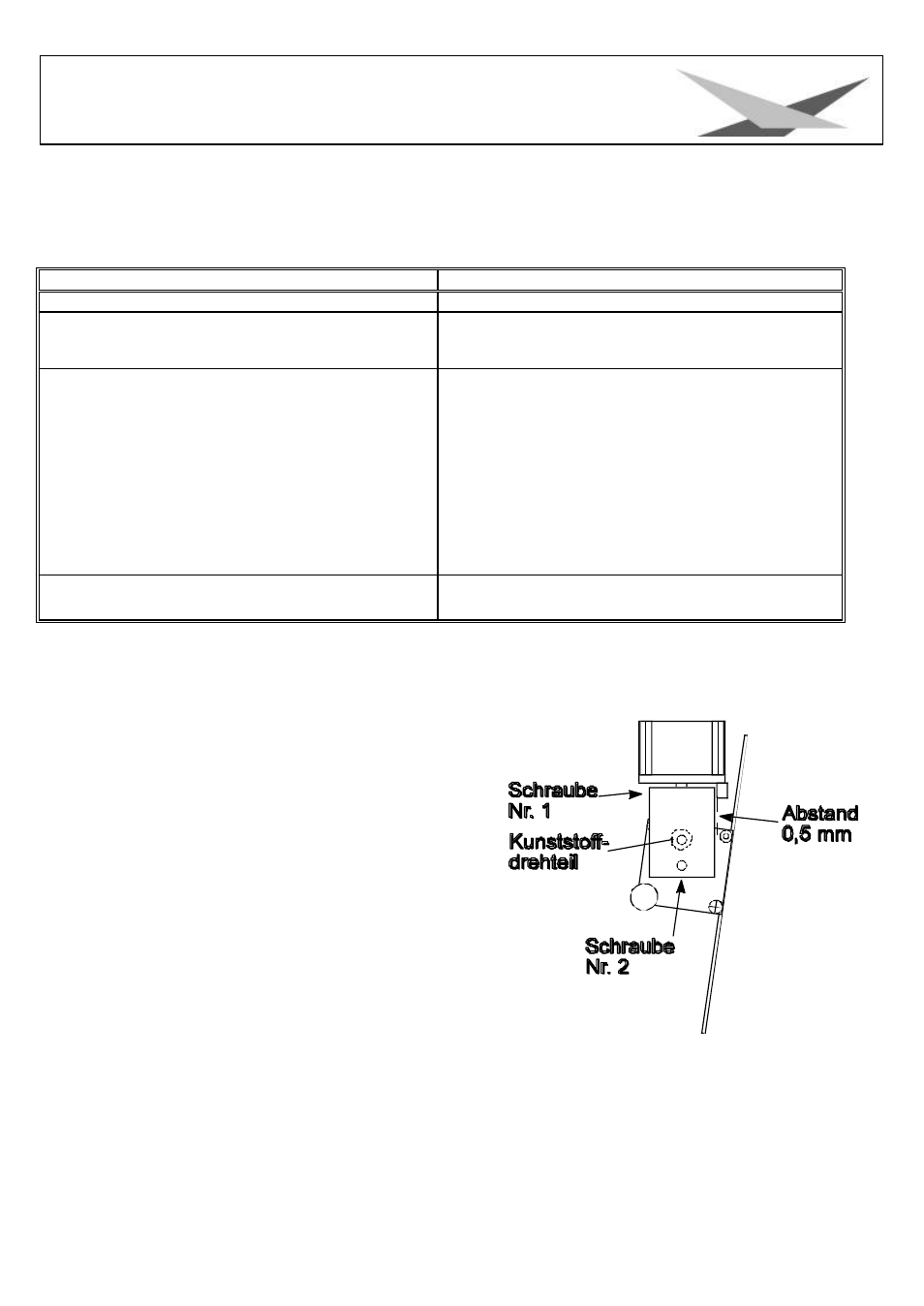

Abgleichen des Spiegelanschlages
Um den Spiegel an Ihrem Varyscan* 4 EV 1200 HMI abzugleichen,
gehen Sie wie folgt vor:
Schalten Sie Ihren Varyscan* ein. Warten Sie nun, bis der Scanner
seine Initialisierung durchlaufen hat und alle Motoren stehen. Lösen
Sie nun zuerst mit einem Innensechskantschlüssel (Schlüsselweite
2,0 mm) die Schraube Nr. 1. Drehen Sie nun den Spiegelbügel in
Richtung des Anschlages bis zu einem Abstand von 0,5mm. Ziehen
Sie nun die Schraube Nr. 1 wieder fest. Achten Sie beim
Festziehen der Schraube auf die richtige Einstellung der
Motorbremse (siehe nächste Seite). Lösen Sie nun die Schraube
Nr. 2 und drehen Sie den Y-Motor in Richtung Spiegelbügel und
stellen somit zwischen dem Anschlag und dem Spiegelbügel einen
Abstand von 0,5 mm ein. Achten Sie auch hierbei auf die korrekte
Einstellung der Motorbremse.
