Varyscan
®
4 EV 1200HMI
12

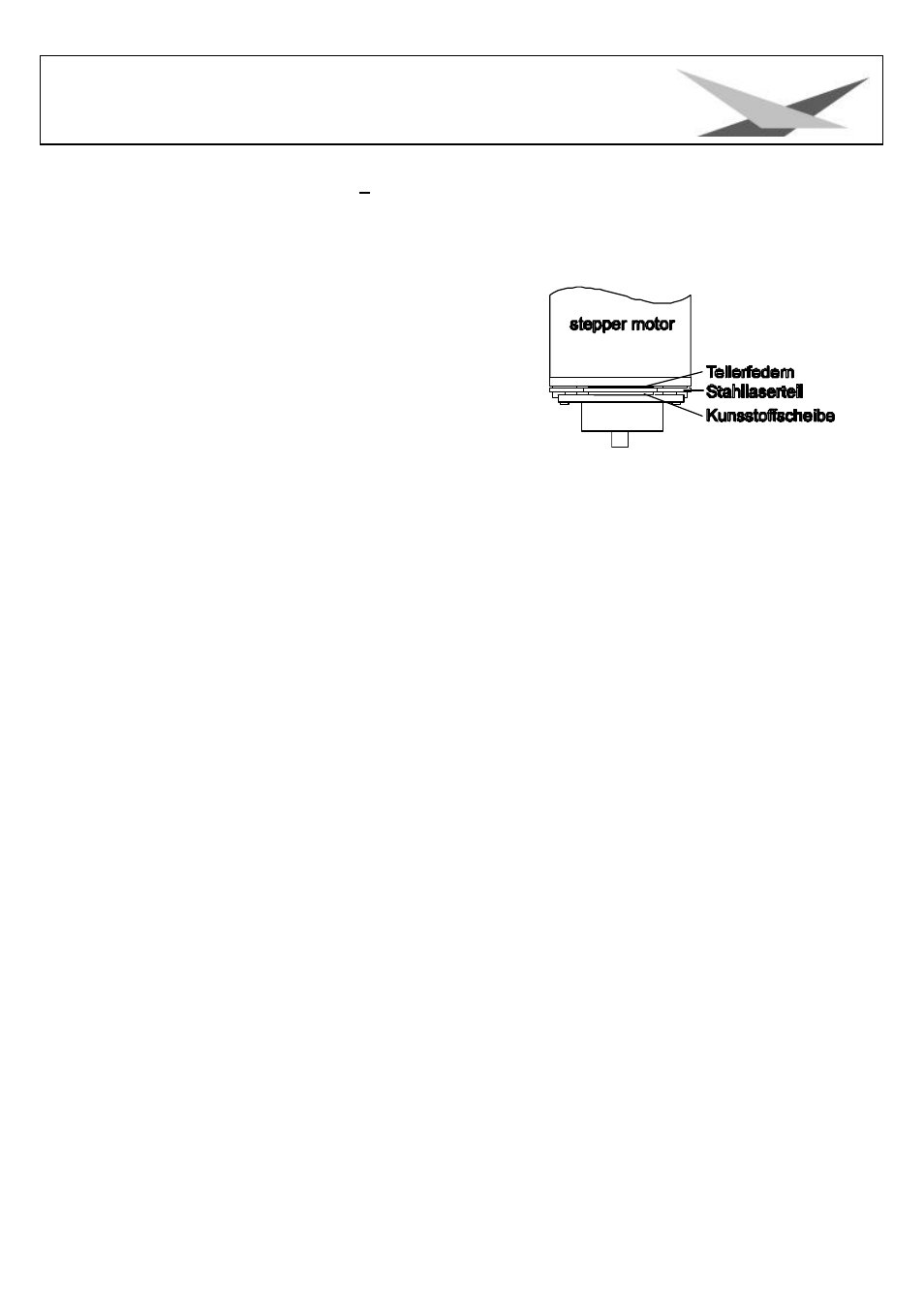

Einstellen der "Motorbremse"
Die Motorbremse ist vom Prinzip bei allen Motoren im Scan gleich. Sie setzt sich aus 3 Spezialteilen (Tellerfedern,
Stahllaserteil, Kunststoffscheibe) zusammen. Diese drei Teile sind in der folgenden Reihenfolge übereinander zu stapeln:
1. Motor
2. Telerfedern
3. Stahllaserteil
4. Kunststoffscheibe
5. zu montierendes Teil.
Jetzt wird das zu montierende Teil fest auf die Achse des Motors
gedrückt, bis die Tellerfedern komplett zusammengedrückt sind,
anschließend muß das zu befestigende Teil um ca. 0,5mm
zurückgezogen werden und die Befestigungsschraube(n) muß/müssen
angezogen werden. Jetzt ist die Motorbremse optimal eingestellt
Regelmäßige Wartungsarbeiten
Achtung: Vor dem Öffnen des Gerätes Netzstecker ziehen!
Öffnen Sie hierzu das Gehäuse, in dem Sie die Kreuzschlitzschrauben an der Oberseite des Varyscan* herausdrehen.
Um die Einschübe Ihres Varyscan* herausnehmen zu können, müssen Sie die zwei silbernen Schrauben auf jedem
Seitenteil in der Höhe der Einschübe herausdrehen. Erst jetzt lassen sich die Einschübe herausnehmen. (Skizze Seite 4)
Achtung:
Vergessen Sie nicht beim Abschluß Ihrer Wartungsarbeiten die Einschübe wieder zu verriegeln, indem Sie
die silbernen Schrauben wieder vorsichtig hineindrehen.
1. Reinigung aller optischen Teile:
Sie sollten in regelmäßigen Abständen die optischen Teile des Varyscan* reinigen, um wieder die maximale Helligkeit des
Scanners herzustellen. Entnehmen Sie, nachdem Sie das Gehäuse wie oben beschrieben geöffnet haben, nun den
Einschub1 (Skizze Seite 4) und legen diesen vor Ihnen auf eine Unterlage. Nehmen Sie nun ein fusselfreies Tuch und etwas
Fensterputzmittel und reinigen Sie die Effektfilter auf dem Effektrad, sowie die Farbfilter auf dem Farbrad.
Anschließend reinigen Sie noch die beiden Linsen (Kondenser- und Feldlinse; siehe Skizze Seite 4). Um das Objektiv
leichter reinigen zu können, lösen Sie die Objektivhalteschraube und entnehmen das Objektiv. Nun können Sie es leicht
innen und außen reinigen. Sollten Sie Ihren Einschub 1 (Gobo-einschub) mit Glasgobos bestückt haben so entfernen Sie
auch diesen aus dem Scanner und reinigen die Glasgobos ebenfalls mit etwas Fensterputzmittel und einem fusselfreien
Tuch. Setzen Sie anschließend das Objektiv und die beiden Einschübe wieder in Ihren Scanner ein. Vergessen Sie nicht,
die Objektivhalteschraube und die silbernen Einschubhalteschrauben an den Seitenteilen des Scanners wieder anzuziehen.
2. Reinigung der Lüftung:
Sie sollten in regelmäßigen Abständen die Funktion der Lüfter überprüfen. Vor allem sollten Sie darauf achten, daß die
Lufteinlässe und das Innere des Varyscan* frei von Fusseln und
sonstigem Staub sind. Hierzu öffnen Sie am besten beide Deckel des Varyscan*, indem Sie die Kreuzschlitzschrauben an
den Deckeln herausdrehen. Jetzt saugen Sie Ihren Varyscan* mit einem Staubsauger vorsichtig aus. Schrauben Sie nun die
beiden Deckel wieder zu. Achten Sie darauf , daß Sie für den kleineren Deckel wieder die Blechschrauben verwenden.
Achtung: Achten Sie darauf, daß Sie beim Reinigen des Scanners keine Teile verbiegen oder beschädigen.
