08/16Bit DMX
Mit dieser Funktion können Sie Ihren Varyscan ® 4 EV auf eine 9-Kanal-Betriebsart umstellen, damit Sie den Scanner an
einer DMX-Steuerung mit 8Bit-DMX für Pan/Tilt betreiben können. Zur Auswahl dieser Funktion wechseln Sie in das
Setupmenü des Scanners (Taste Menu) und bestätigen solange mit der Taste Enter bis die Funktion 08/16Bit DMX
erscheint, nun können Sie mit den Tasten - und + zwischen 09 und 11 Kanalbetrieb (8/16Bit) umschalten
Testmodus:
Um die Funktionvielfalt Ihres Varyscan ® 4 EV 1200 HMI zu sehen, stellen Sie den Varyscan ® in den Testmodus, indem Sie
die Taste Menu und danach so lange Enter drücken bis die Option Testmodus im Display erscheint. Jetzt kann mit der
Taste + auf Testmodus on geschaltet werden. Zum Bestätigen müssen Sie jetzt nur noch nacheinander die Taste Enter und
Menu drücken. Der Scanner führt nun einen Reset aus und läuft anschließend den Testmodus durch.
Gobowechsel
Auswechseln der Metall-Gobos
Öffnen Sie den Deckel mit der Beschriftung Varyscan ® 4 EV 1200 HMI, indem Sie die zwei Kreuzschlitzschrauben an der
Oberseite des Deckels heraus drehen. Anschließend müssen Sie die beiden silbernen Schrauben links und rechts des
Einschubes 1 (Siehe Bild Seite 8) heraus drehen um diesen entnehmen zu können. Jetzt können Sie die Gobos (rotierende
Metallgobos, feste Metallgobos) an den beiden Goborädern aus der Halterung drücken und die neuen Gobos einsetzen
(Biegen Sie auf keinen Fall die kleinen Laschen an der Gobohalterung auf und zu um die Gobos zu wechseln!!!). Achten
Sie darauf, daß das Gobo exakt mit den Schlitzen in der Halterung einrastet. Wenn das Gobo richtig eingesetzt ist, läßt es
sich ganz leicht in der Halterung bewegen. Nach Abschluß ihrer Tauscharbeiten stecken Sie den Einschub wieder vorsichtig
in den Scannner und schrauben die silbernen Schrauben auf der Geräteseite wieder zu um den Einschub zu fixieren
Anschließend schrauben Sie den Deckel wieder zu.

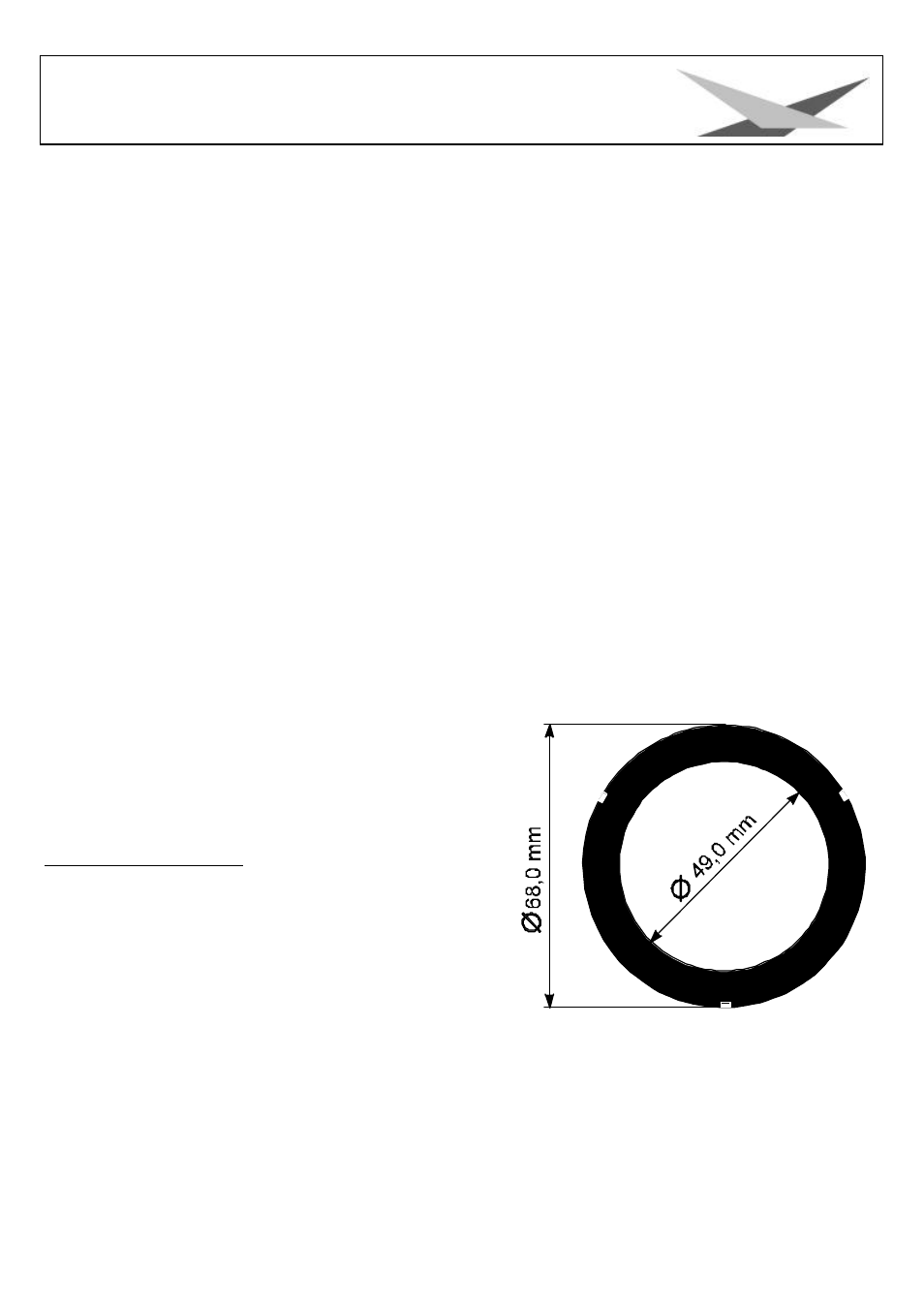

Metallgobo-Maße:
Sie haben an Ihrem Varyscan ® 4 EV 1200 HMI die Möglichkeit zwei
verschiedene Gobo-Maße einzusetzen.
1. Metallgobos im JB-Format:
Außendurchmesser: 68,0 mm
Nutzdurchmesser:
49,0 mm
Vorteil: Durch die Ausklinkungen mit 1mm Tiefe angeordnet in einer
120°-Teilung ist gewährleistet, daß sich das Gobo in der
Gobohalterung auf dem Goborad nicht in sich drehen kann.
