Binäreingang 8fach
Binäreingang 8fach
Art.-Nr.: 2128 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Bei Anschluss von SELV/PELV-Systemen auf sichere
Trennung zu anderen Spannungen achten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

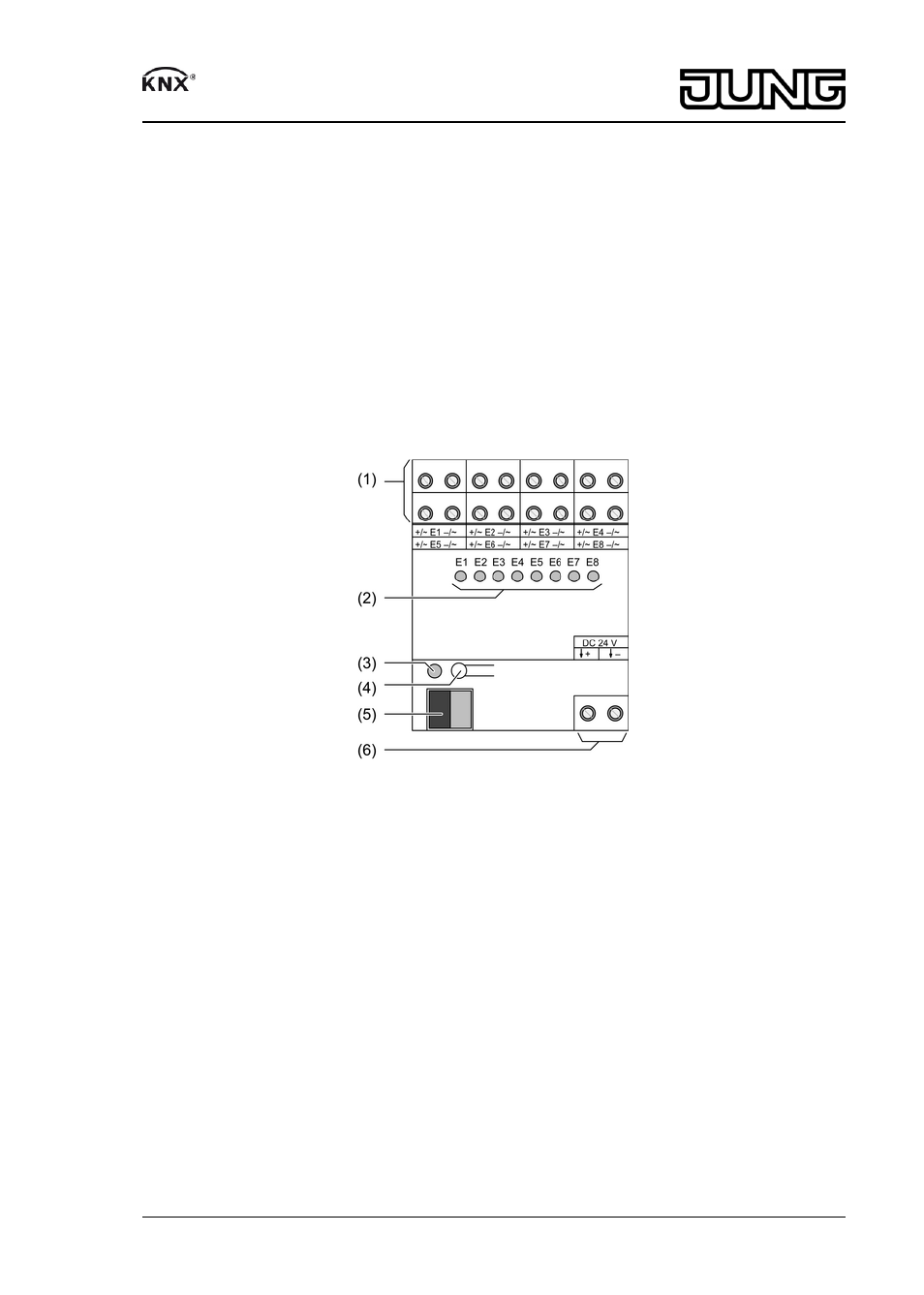

Bild 1: Binäreingang 8fach 24 V
(1) Anschluss Eingänge
(2) Status-LED Eingänge, gelb
Ein: Spannung für Signalpegel '1' liegt an.
Aus: Spannung für Signalpegel '0' liegt an.
(3) Programmier-LED
(4) Programmier-Taste
(5) Anschluss KNX
(6) Spannungsausgang für potentialfreie Kontakte
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
