JUNG 2128REG Benutzerhandbuch
Seite 3

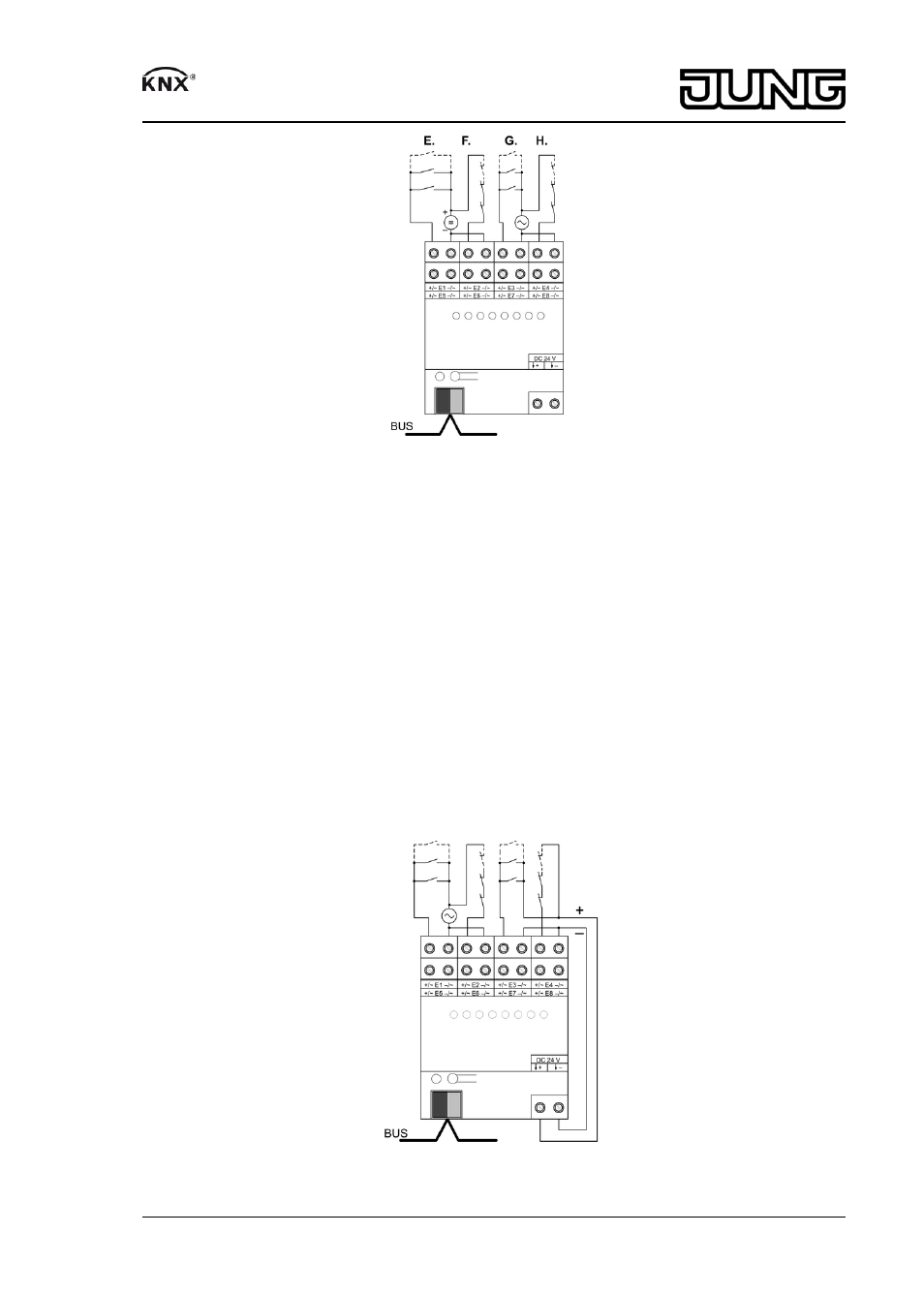

Bild 3: Anschlussbeispiel – Kontakte extern versorgt
(A.) 1 Schließer, intern versorgt, DC
(B.) 1 Öffner, intern versorgt, DC
(C.) Schließer, intern versorgt, DC
(D.) Öffner, intern versorgt, DC
(E.) Schließer, extern versorgt, DC
(F.) Öffner, extern versorgt, DC
(G.) Schließer, extern versorgt, AC
(H.) Öffner, extern versorgt, AC
Bei DC-Betrieb: Polung der Eingangsspannung beachten.
o Gerät gemäß Anschlussbeispiel anschließen.
i Den Ausgang DC 24 V nur zur Speisung der eigenen Eingänge verwenden.
i Wenn der Ausgang DC 24 V verwendet wird, sollten nicht mehr als 4 Schaltereignisse an
den versorgten Eingängen gleichzeitig erfolgen. Andernfalls kann der Ausgang eine
Störung erkennen und eine Fehlermeldung erzeugen (siehe Kapitel 5.2. Hilfe im
Problemfall).
Bild 4: Anschlussbeispiel – Kontakte extern und intern versorgt
3/6
82578403
J:0082578403
23.03.2012
Binäreingang 8fach
