JUNG 2128REG Benutzerhandbuch
Seite 4
SELV/PELV- und FELV-Stromkreise gemeinsam anschließen

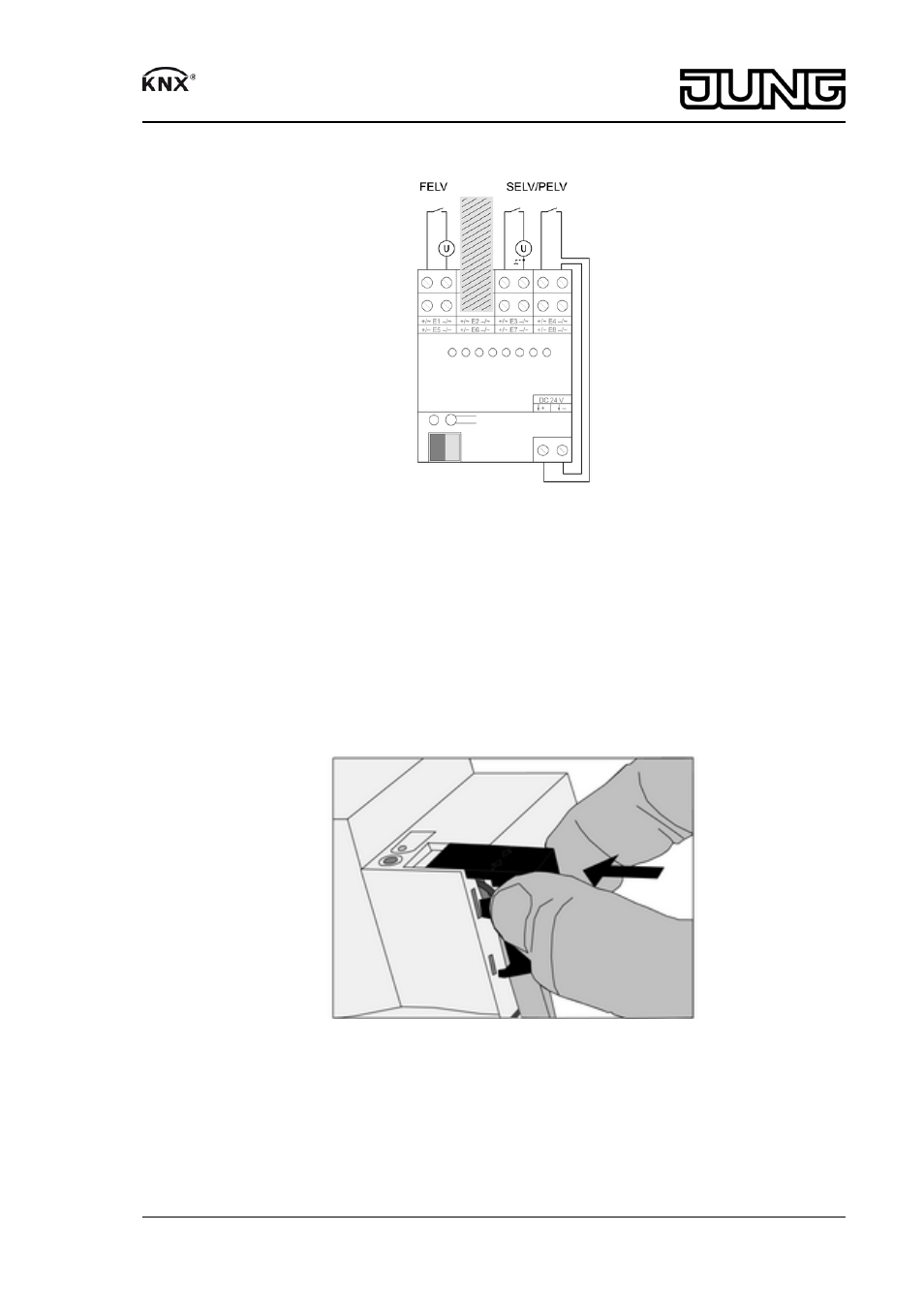

Bild 5
FELV-Stromkreise verfügen über keine sichere Trennung zu gefährlichen Spannungen. Sie
müssen daher wie Netzstromkreise von sicheren Kleinspannungen SELV/PELV isoliert werden.
o Zwischen den Eingängen, die mit SELV/PELV- und FELV-Stromkreisen beschaltet sind,
zwei Eingänge ungenutzt lassen (Bild 5).
i Vom Hilfsspannungsausgang DC 24 V gespeiste Eingänge nur für SELV/PELV-
Stromkreise verwenden.
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, muss
eine Abdeckkappe aufgesteckt werden.
Bild 6: Abdeckkappe aufstecken
o Busleitung nach hinten führen.
o Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 6).
4/6
82578403
J:0082578403
23.03.2012
Binäreingang 8fach
