Seite 5: 5 anhang 5.1 technische daten
Abdeckkappe entfernen

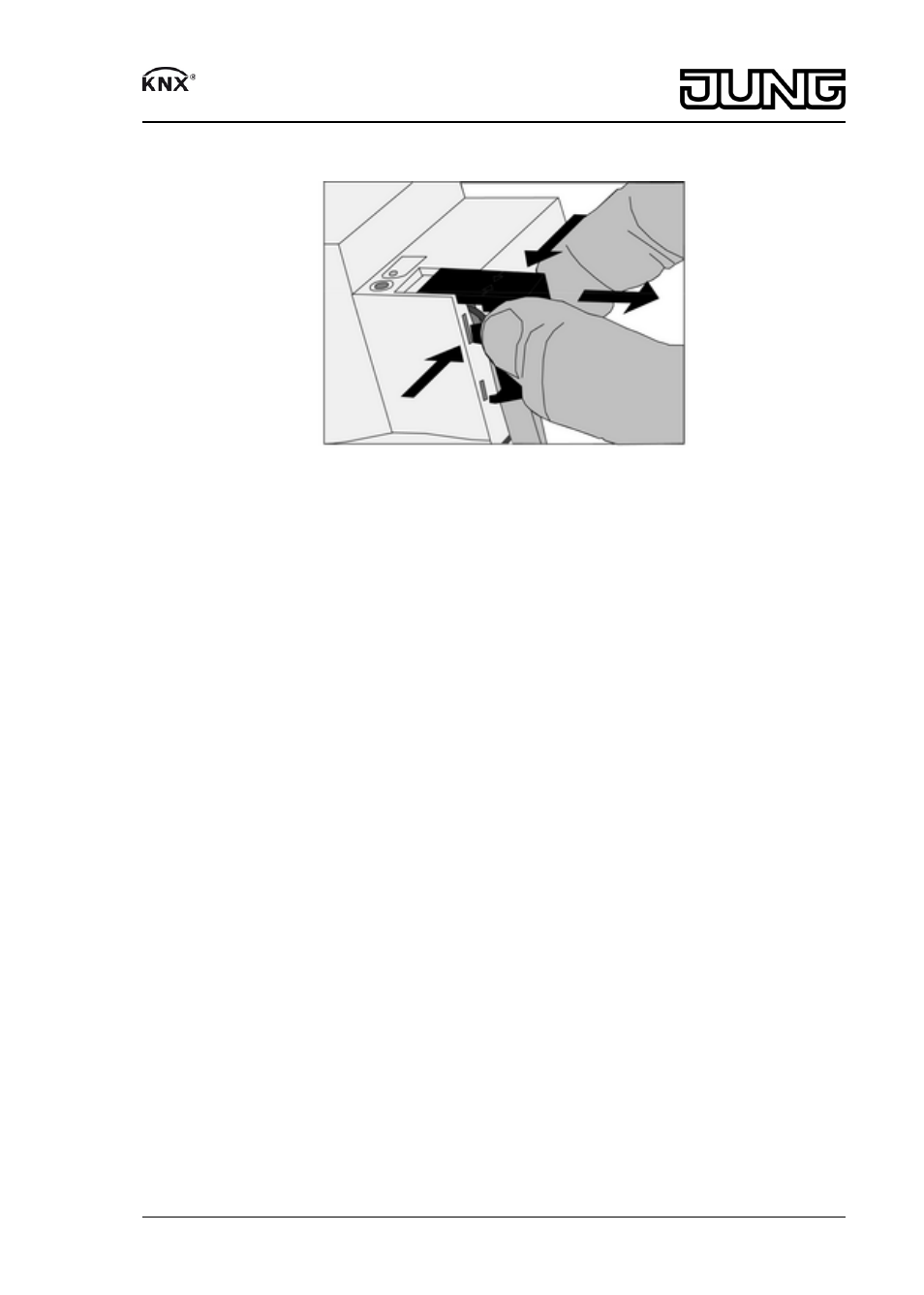

Bild 7: Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen (Bild 7).
4.2 Inbetriebnahme
Adresse und Anwendungssoftware laden
o Busspannung einschalten.
o Physikalische Adresse vergeben.
o Anwendungssoftware in das Gerät laden.
o Physikalische Adresse auf Geräteetikett notieren.
5 Anhang
5.1 Technische Daten
KNX
KNX Medium
TP 1
Inbetriebnahmemodus
S-Mode
Nennspannung KNX
DC 21 ... 32 V SELV
Leistungsaufnahme KNX
max. 350 mW
Standby
max. 200 mW
Anschlussart Bus
Anschlussklemme
Umgebungstemperatur
-5 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
Eingänge
Nennspannung
AC/DC 12 ... 48 V
Signalpegel "0"-Signal
AC/DC -48...+2 V
Signalpegel "1"-Signal
AC/DC 8...48 V
Eingangsstrom bei Nennspannung
2 mA
Signaldauer
min. 30 ms
Nennfrequenz AC-Signal
30 ... 60 Hz
Anzahl Kontakte pro Eingang
Schließer-Kontakte
unbegrenzt
Öffner-Kontakte
max. 20
Ausgang DC 24 V
Ausgangsspannung
DC 24 V SELV
Gehäuse
Einbaubreite
72 mm / 4 TE
Leistungsaufnahme
5/6
82578403
J:0082578403
23.03.2012
Binäreingang 8fach
