12

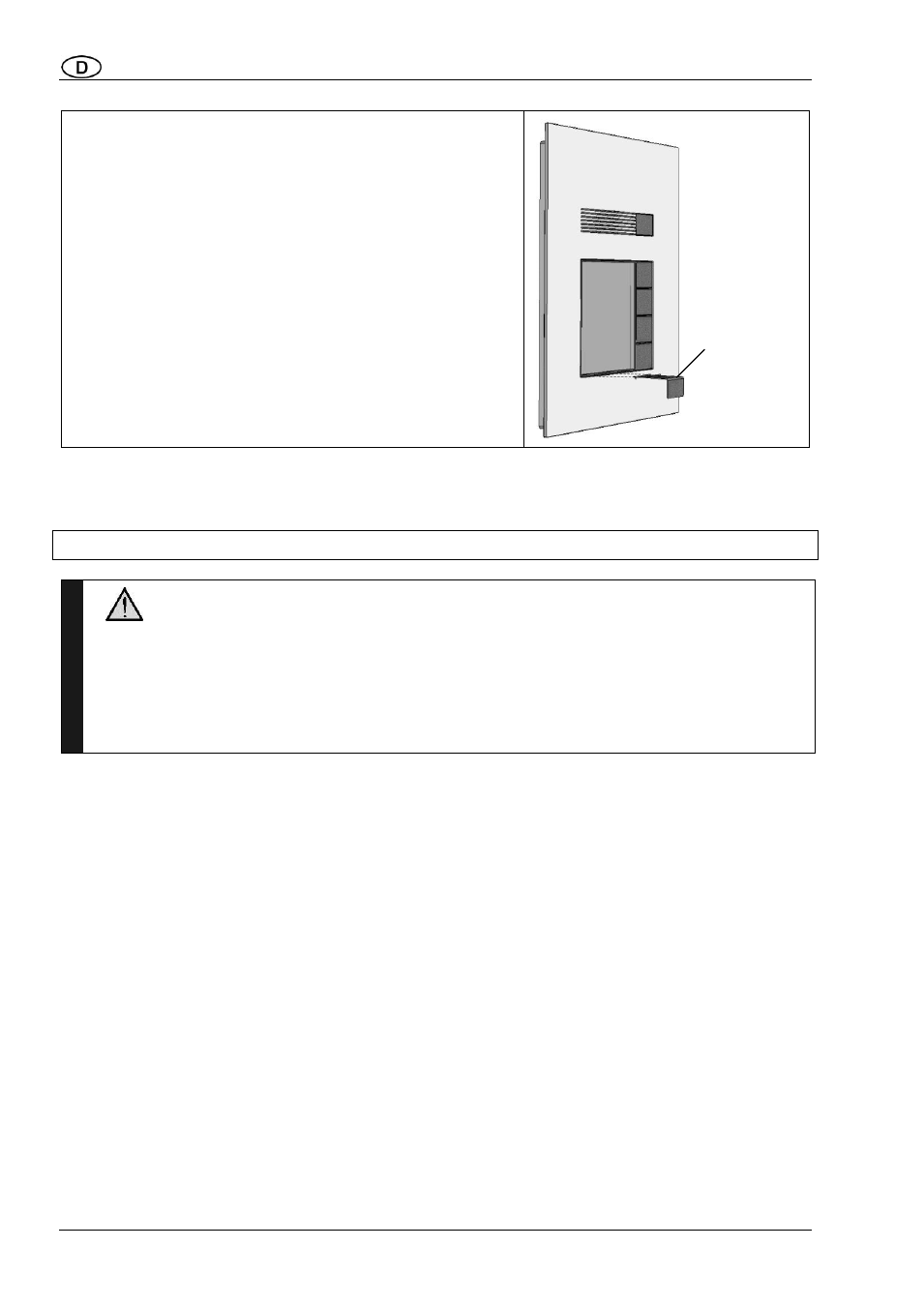

Gerät öffnen

Schieben Sie das Öffnungswerkzeug in den Schlitz
unterhalb des Namensschilds bis es einrastet.

Ziehen Sie das Öffnungswerkzeug mit dem Na-
mensschild aus dem Gerät.
Inbetriebnahme
!
Erst die Anlage vollständig installieren, dann an Spannung anschließen!

V1 und V2 dürfen nicht – auch nicht kurzzeitig – mit P-, M-, a- oder b-Ader verbun-
den werden. Ein Verbinden würde das Gerät zerstören.

Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das
Gerät ab und tauschen Sie die Adern für das Videosignal.

Installieren Sie die Geräte der Anlage vollständig.

Prüfen Sie die a-, b- ,P-, M-, V1 und V2-Ader auf Kurzschluss.

Schalten Sie die Netzspannung ein.
Folgende Funktionen stehen ohne weitere Programmierung zu Verfügung:
– Sprechverbindung von den Innenstationen zur Außenstation
– Türöffnerfunktion
– Lichtschalten
Für die volle Funktionalität sind verschiedene Einstellungen erforderlich:

Zuordnen der Klingeltaster

Definition der Kameras

Ggf. Definition von Internrufen

Ggf. Definition von Steuerfunktionen

Programmierung der Videoumschalter bei mehreren Videoquellen
Öffnungs-
werkzeug
