9
Montage

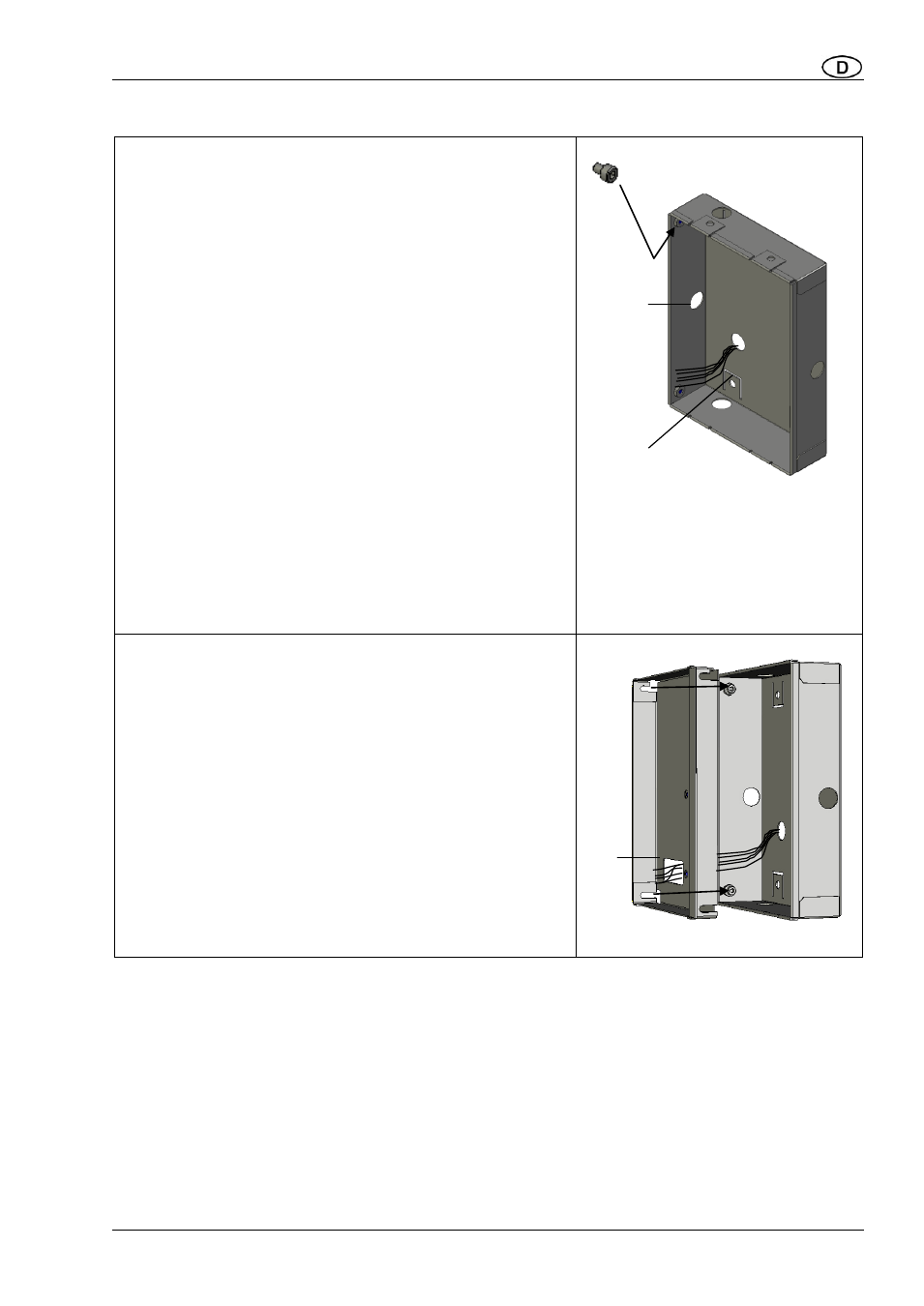

UP-Einbaugehäuse montieren

Schrauben Sie die 4 kurzen Zylinderschrauben (1)
mit Innensechskant (im Beipack) ein.

Verschließen Sie die nicht benötigten Leitungs-
durchführungen mit den mitgelieferten Verschluss-
stopfen.

Führen Sie die Leitungen durch eine Leitungs-
durchführungen (2).

Befestigen Sie das UP-Einbaugehäuse in der
Wand. Die Putzkante des UP-Einbaugehäuses
muss mit der fertigen Wand bündig abschließen,
so dass die Frontblende der Außenstation auf der
Wand aufliegen kann.
Befestigungsmöglichkeiten:

Anschrauben in der Wand: mittels Laschen (3),

Einputzen mittels Putzlaschen (4 gelochte Bleche,
4 Schrauben und 4 Muttern im Beipack). Diese
Putzlaschen können an den Laschen (3) auf der
Rückseite des UP- Einbaugehäuse angeschraubt
werden.
UP- Einbaugehäuse
Einbaurahmen einsetzen
Die Wand ist fertig verputzt und das UP-
Einbaugehäuse ist bündig zum Putz eingesetzt.

Drehen Sie die 4 kurzen Zylinderschrauben bis zur
Hälfte heraus.

Führen Sie die Leitungen durch die Leitungsdurch-
führung im Rahmen (5).

Setzen Sie den Rahmen in das UP-Einbau-
gehäuse ein, so dass die Schlitze im Rahmen hin-
ter die Köpfe der Zylinderschauben greifen.

Drücken Sie den Einbaurahmen an die Wand und
ziehen Sie die Zylinderschrauben fest an.
Einbaurahmen
1
2
3
5
