Montage und Installation

Schaltungsbeispiel (6-Drahtbetrieb)

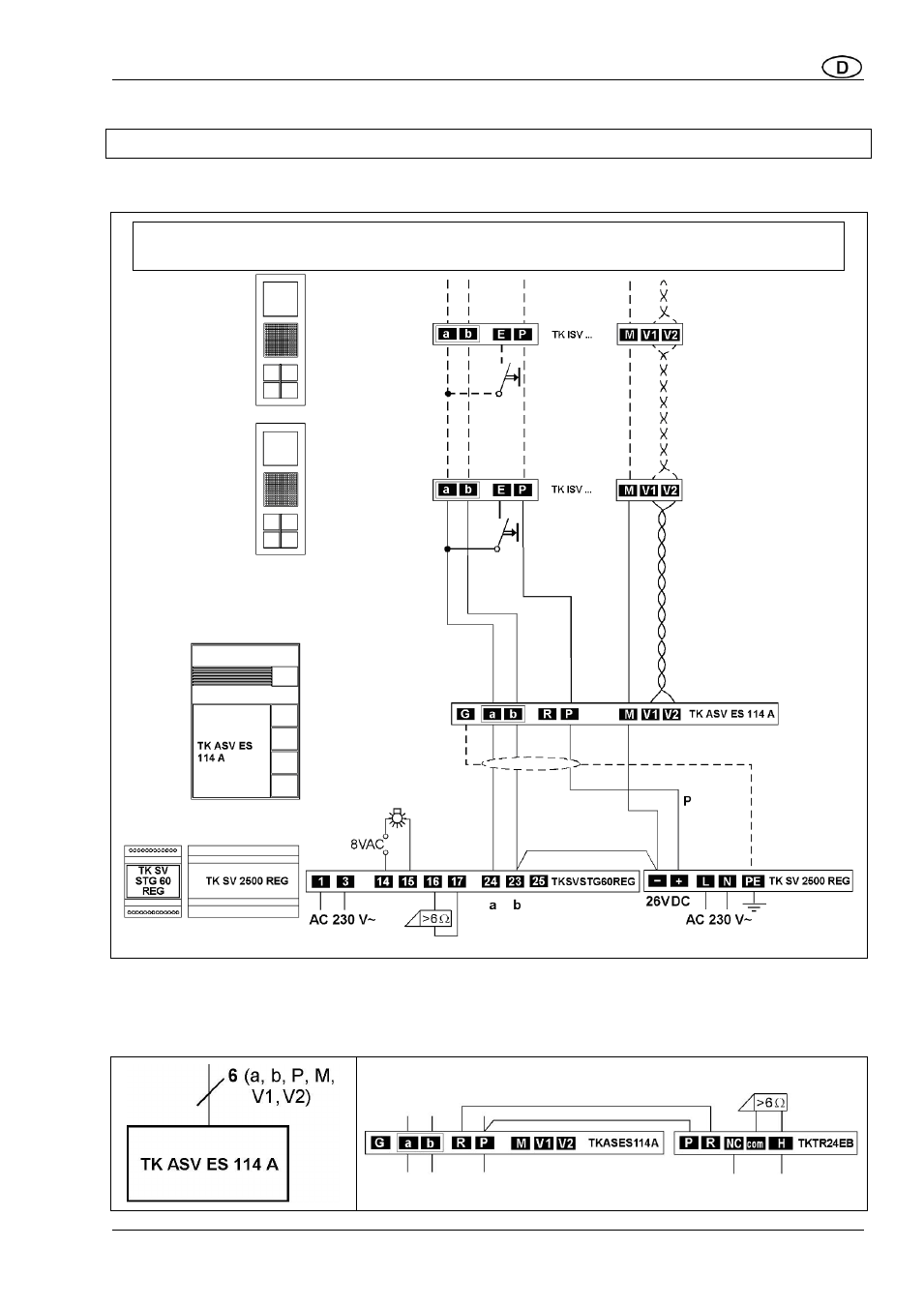

Anschlussplan

Anschlussmöglichkeit für Türöffner-Relais

Verwenden Sie Türöffner-Relais TK TR 24 EB.
Potentialfreier Relaiskontakt:
Max. AC 24 V, 2 A von externer Spannungsversorgung

Bei Verwendung von TK SV STG 60 REG + TK SV 2500 REG können 8 Innenstationen + 8 parallel-
geschaltete Innenstationen angeschlossen werden. Maximalen Ausgangsstrom beachten!
