Aufbauanleitung, Anh ang, Befestigung der rückwand c – Kawai CN35 Owner’s Manual Benutzerhandbuch
Seite 115: Montage des spieltisches a auf dem unterteil
115
A
nh
ang

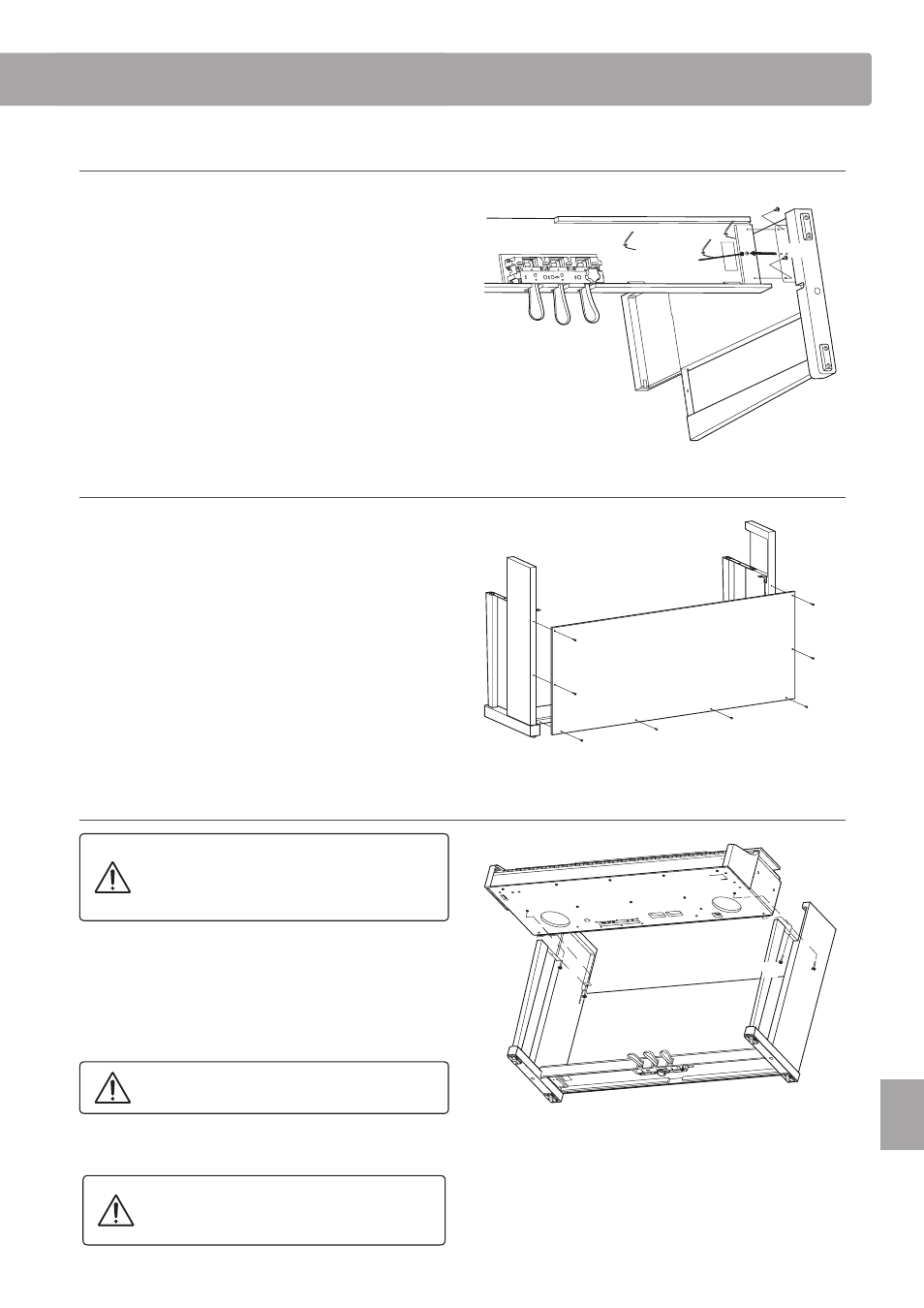

Aufbauanleitung
1. Zusammenbau des Unterteils (Seitenteile b und Pedaleinheit d)
Lösen Sie das Pedalkabel unter der Pedaleinheit dund ziehen
Sie es heraus.
Verbinden Sie das linke und rechte Ständerseitenteil b mit dem
Pedalbrett d mit Hilfe der bereits vormonierten Schraube an
jedem Ende des Pedalbretts.
Die Seitenteile müssen ganz dicht an der Pedaleinheit anliegen.
Setzen Sie die silbernen Schrauben j in die Löcher an
beiden Enden des Pedalbretts (insgesamt 4 Schrauben) und
verschrauben Sie diese fest mit den Seitenteilen.
j
d
Bereits
vormontierte
Schraube
b
j
2. Befestigung der Rückwand c
Stellen Sie das montierte Unterteil aufrecht auf.
Befestigen Sie nun die Rückwand c mit den vier langen
schwarzen oder silbernen Schrauben h an beiden Seitenteilen.
Ziehen Sie die Schrauben aber noch nicht fest an.
Anschließend befestigen Sie die Rückwand am unteren Ende
mit der Pedaleinheit. Verwenden Sie dafür die vier mittellangen
schwarzen oder silbernen Holzschrauben i. Ziehen Sie die
Schrauben aber noch nicht fest an.
Justieren Sie die Position des Pedalbretts, der Seitenteile und
der Rückwand, so dass alle Teile in rechten Winkeln ausgerichtet
sind und ziehen Sie dann alle Schrauben fest an.
h
i
c
i
i
i
h
h
h
3. Montage des Spieltisches a auf dem Unterteil
Stellen Sie sicher, dass für das nun folgende
Anheben des Spieltisches und dessen Befestigung
auf dem vormontierten Ständer mindestens 2
Personen zur Verfügung stehen.
Stellen Sie den vormontierten Ständer nun an eine Wand damit
das Instrument nicht versehentlich rückwärts kippen kann.
Setzen Sie nun den Spieltisch a vorsichtig auf den Ständer und
schieben Sie diesen auf dem Ständer leicht nach hinten bis er
mit dem Ständer abschließt.
Achten Sie darauf Ihre Hände oder Finger beim
Einsetzen nicht einzuklemmen.
Verschrauben Sie den Spieltisch fest mit dem Ständer mit Hilfe
der 4 Schrauben g.
Ziehen Sie alle Schrauben gut an umsicherzustellen,
dass der Spieltisch einen guten Halt auf dem Unterteil
hat.
g
g
g
g
a
