46
A
nh
an
g

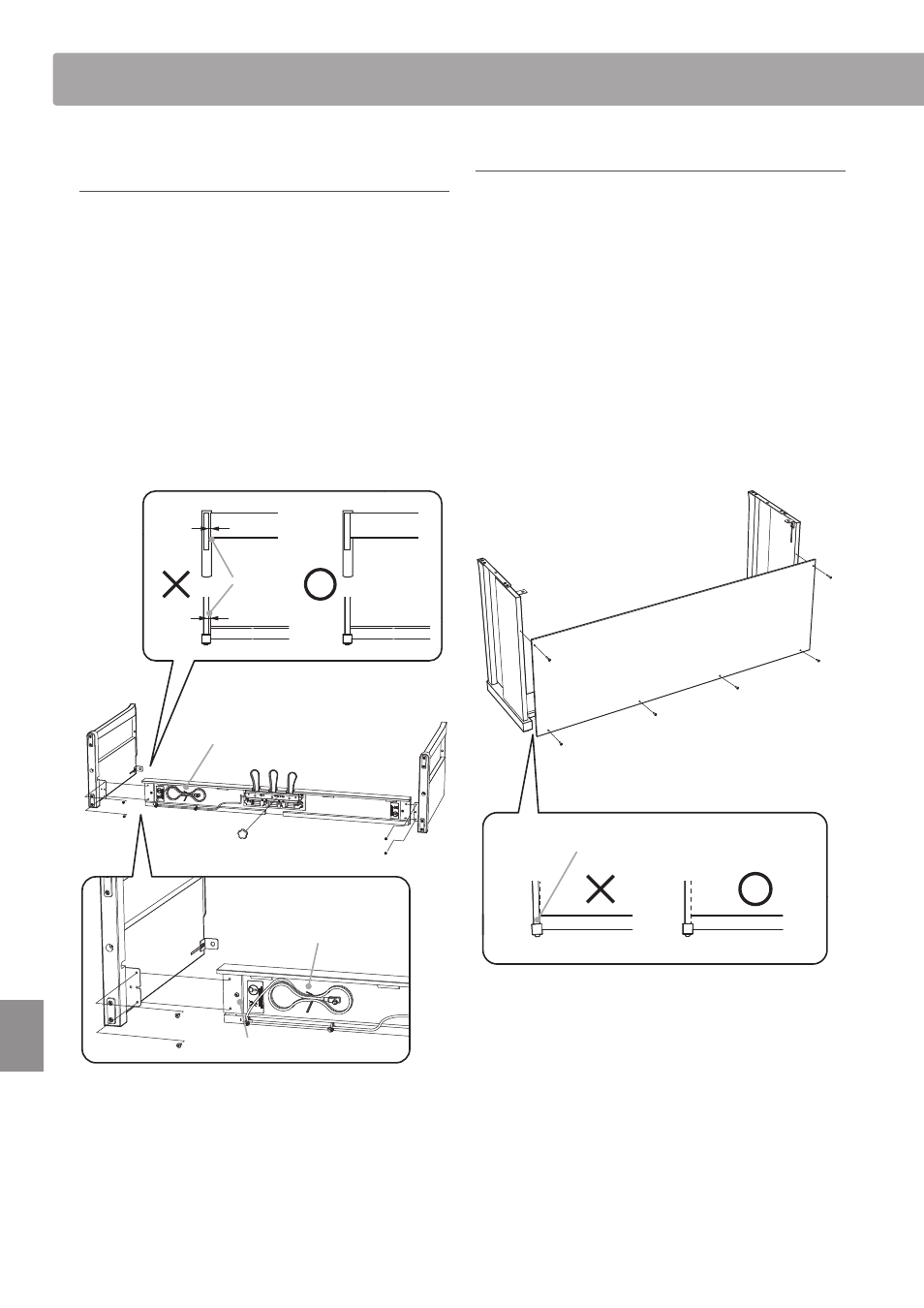

2. Befestigung der Rückwand c
Stellen Sie das montierte Unterteil aufrecht auf.
* Vergewissern Sie sich, dass die Einstellschraube an der Pedaleinheit
befestigt ist.
Befestigen Sie die Rückwand c an den beiden Seitenteilen.
Verwenden Sie hierzu die zwei langen, schwarzen oder silbernen
Holzschrauben h und lassen Sie vorläufig einen Abstand von 1-2
mm.
Montieren Sie nun das untere Ende der Rückwand an der
Pedaleinheit. Verwenden Sie hierzu die vier schwarzen oder
silbernen Holzschrauben mittlerer Länge i.
Ziehen Sie nun die langen Schrauben fest, bis die Rückwand
fest an den Seitenteilen sitzt und kein Spalt mehr vorhanden
ist.
nicht gerade ausgerichtet
b
h
i
i
i
i
h
c
b
1. Zusammenbau des Unterteils
(Seitenteile b und Pedaleinheit d)
Lösen Sie das Anschlusskabel unter der Pedaleinheit d und
ziehen Sie es heraus.
Führen Sie die vormonierte Schraube (auf der Unterseite der
Pedaleinheit d in die dafür vorgesehene Aussparung in der
Metallplatte am Seitenteil b ein.
Achten Sie darauf, dass Sie die beiden Seitenteile nicht miteinander
vertauschen. Die Seitenteile müssen ganz dicht an der Pedaleinheit
anliegen.
Nehmen Sie nun die 4 silbernen Holzschrauben j und schrauben
diese in die Öffnungen der Metallplatten (siehe Abbildung) und
befestigen Sie damit die Pedaleinheit mit dem rechten und linken
Seitenteil.
Pedalkabel
Bereits vormontierte Schraube
dicht
anliegend
b
d
b
d
b
d
b
d
d
b
b
d
b
j
j
Lösen
d
Aufbauanleitung
