LAND-PAK™-Benutzerhandbuch – Überarb. B
4-56

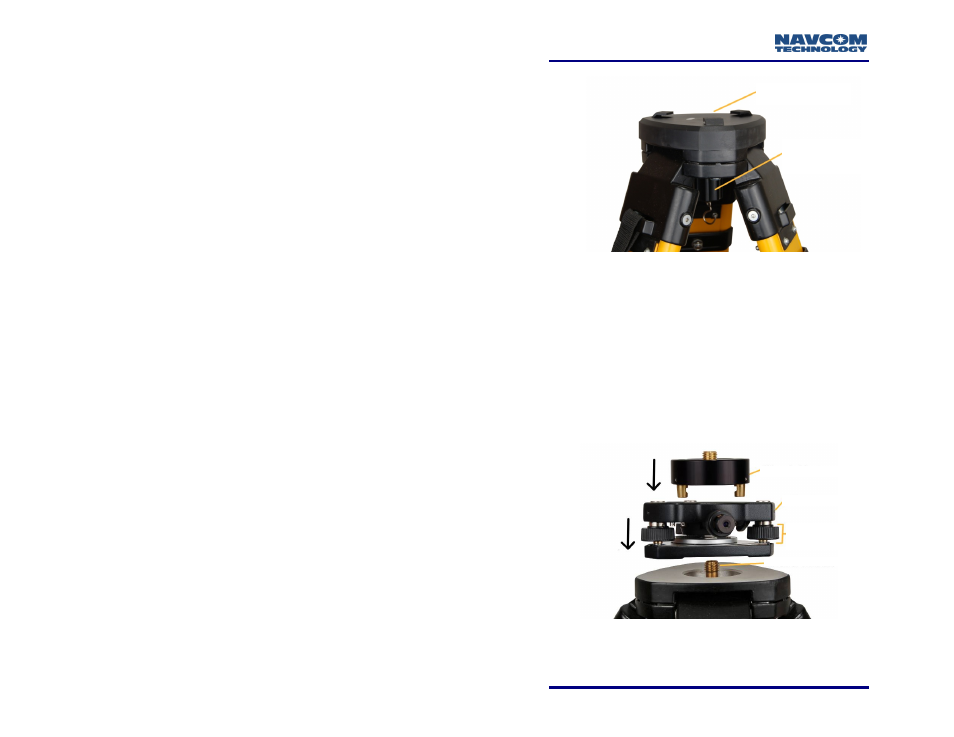

Abbildung 15: Stativ der Basisstation
Siehe Abbildung 15 für die folgenden Schritte:
4. Die Stativkappe entfernen, indem das Dreifuß-
Befestigungselement abgeschraubt wird.
Die beiden Inbusschlüssel (4 mm und/oder 5 mm)
an der oberen Platte des Stativs verwenden, um
bei Bedarf die Sechskantschrauben an der
Oberseite des Stativs anzuziehen.
5. Die beiden Inbusschlüssel nach Bedarf zur
späteren Verwendung aufbewahren.
Abbildung 16: Befestigung von Dreifuß und
Dreifußadapter
Stativkappe
Dreifuß-
Befestigungs-
element
Dreifuß-Befestigungselement
Dreifuß
Dreifußadapter
Dreifuß-
Einstellknopf
