LAND-PAK™-Benutzerhandbuch – Überarb. B
A-89
A .... UHF-Verstärkerfunkgerät der Basisstation
Das Funkgerät wird mit dem im Lieferumfang
enthaltenen Kabel (Teilenr.: 98-214267) an den
COM 2-Anschluss des SF-3040 angeschlossen.

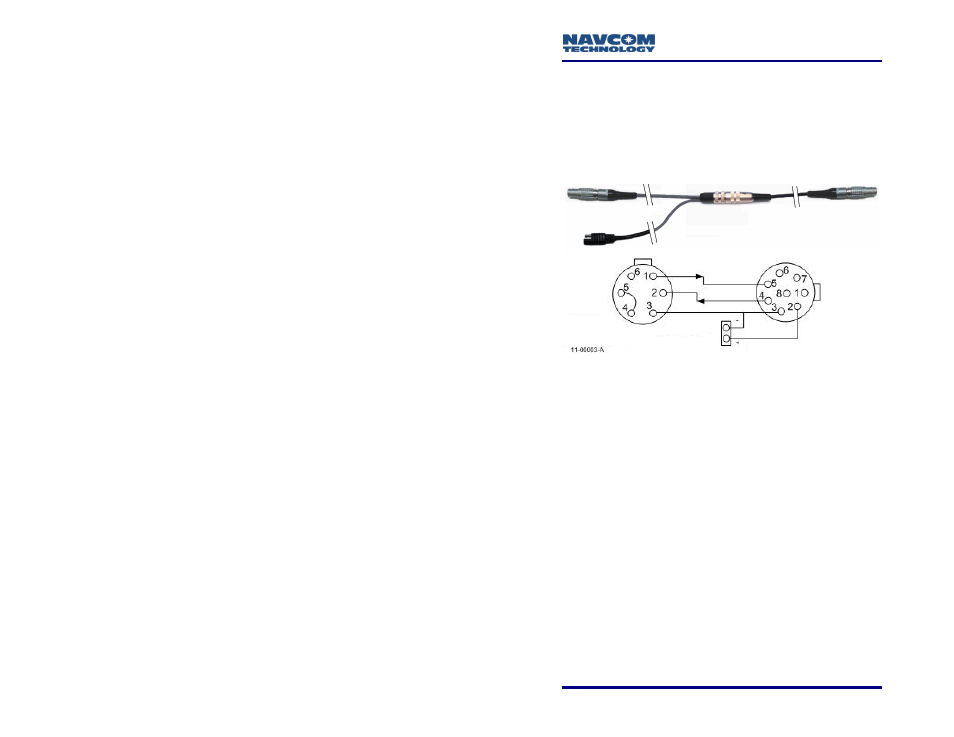

Abbildung 36: Leitungsplan des Verstärkerfunkgeräts
Der sechspolige Lemo-Stecker hat die Teilenummer
FGA-0K-306-CYCC.5CZ. Der achtpolige Lemo-
Stecker hat die Teilenummer FGA-1B.3D8.CLAD52Z.
Jeder Kabelabschnitt ist 2 Fuß (0,6 m) lang.
Die werkseingestellte mittlere HF-Frequenz wird
zusammen mit der Seriennummer auf dem
Funkmodem angegeben. Die HF-Frequenz kann in
Schritten von 25 kHz um bis zu 1 MHz von der
Mittenfrequenz eingestellt werden.
Wenn eine Einstellung über 1 MHz erforderlich ist,
muss der Benutzer das Funkgerät zur Modifikation
der Hardware an das Herstellerwerk schicken. Alle
Versandkosten und Zollgebühren sind vom Kunden
zu entrichten.
Bei den örtlichen Aufsichtsbehörden
nachfragen, um die Einhaltung der
Vorschriften sicherzustellen.
Satel
3ASd
Epic
Stecker – Außenansicht
TD
RD
B
S
SF-3040
Com 2
Teilenr.: 98-214267
MASSE
Gleichstrom
