LAND-PAK™-Benutzerhandbuch – Überarb. B
A-91
Während des Betriebs zeigen die LED-Leuchten
die HF-Frequenz, den Batteriestatus, die
Geschwindigkeit des Datenausgangs und die
Signalstärke (in dBm) an.

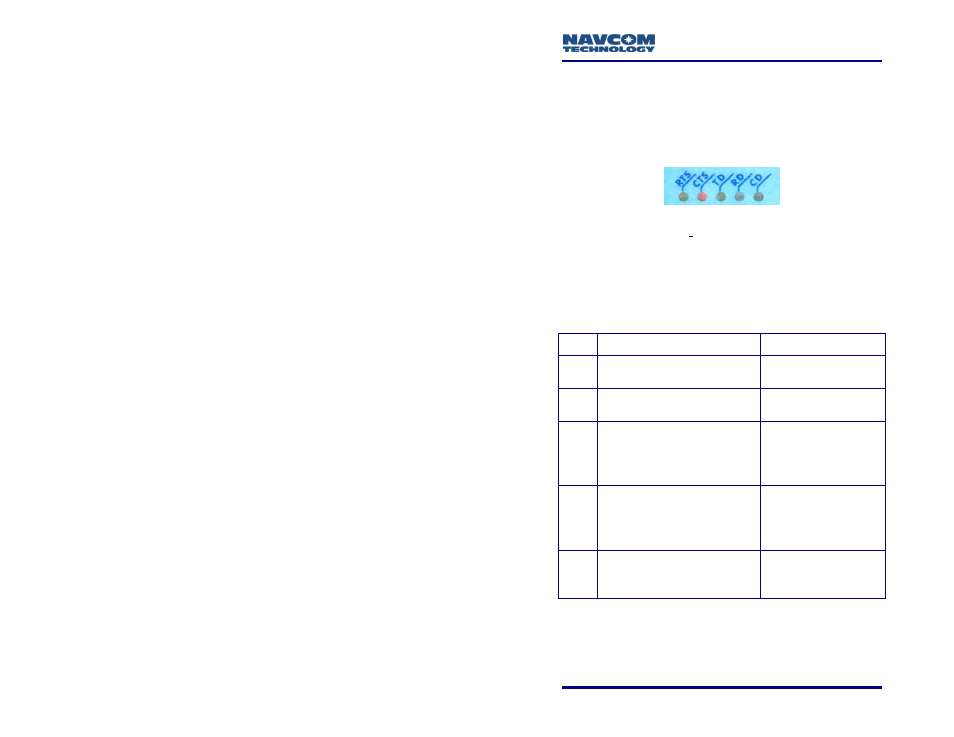

LED-Leuchten
Mit den LED-Leuchten erhält man einen schnellen
Überblick zum Status des Funkkanals und der
seriellen Schnittstelle zum Empfänger.
Die CTS-LED leuchtet auf, wenn die Funkmodems
mit Strom versorgt werden. Siehe Tabelle 10 für die
LED-Anzeigen.
Tabelle 10: Funkmodem-LED-Anzeigen
LED Beschreibung
Aktiver Status
RTS
Request To Send
(Sendeanfrage)
Rot
CTS
Clear To Send
(Sendeerlaubnis)
Rot
TD
Transmit Data (Sendedaten)
(Eingang der Daten, die vom
DTE zum Funkmodem
gesendet werden sollen.)
Rot =
Datenübertragung
Grün = Test Tx aktiv
RD
Receive Data (Empfangs-
daten) (Ausgang der Daten,
die vom Funkmodem zum
DTE gesendet wurden.)
Rot
CD
Carrier Detect
(Trägerkennung)
(Funkgerätstatus)
Rot = Übertragung
Orange = Rauschen
Grün = Empfang
