Mediumanschlussseite tauschen
Die Anschlussseite des Registers
und der Kondensatleitung befindet
sich werksseitig auf der linken Ge-
räteseite. Ein Tausch auf die rechte
Anschlussseiten ist möglich.
1. Demontieren Sie die Kon-
densatwanne, indem die vier
Blechschrauben der Wannen-
halterung entfernt werden.
2. Entfernen Sie die Schrauben der
Registerhalterung am seitlichen
Gehäuserahmen (Bild 4).
3. Ziehen Sie das Register aus der
Halterung des Gerätes.
Beachten Sie die Schnittgefahr
an den Lamellen. Verbiegen Sie
keine Lamellen und beschädi-
gen Sie nicht die Isolierung.
4. Schneiden Sie die Isolierung des
seitlichen Standbleches für die
Messinganschlüsse der neuen
Anschlussseite ein.
5. Führen Sie die Anschlüsse durch
die neu erstellten Löcher bis
zum Anschlag ein (Bild 5).
6. Legen Sie eine reißfeste Kunst-
stoffolie auf die Rohrbogenseite
zwischen Standblechisolierung
und Registerhalterung. Die
Folie schützt die Isolierung des
Standbleches vor Beschädi-
gungen.
7. Lassen Sie das Register in die
Aufnahme gleiten (gleiche
Luftführung beibehalten) und
entfernen Sie nach der Monta-
ge des Registers die Folie und
schrauben Sie das Gerät in um-
gekehrter Reihenfolge wieder
zusammen.
5 Entfernen des Registers
Schrauben der
Registerhalterung
Schrauben der Registerhalterung

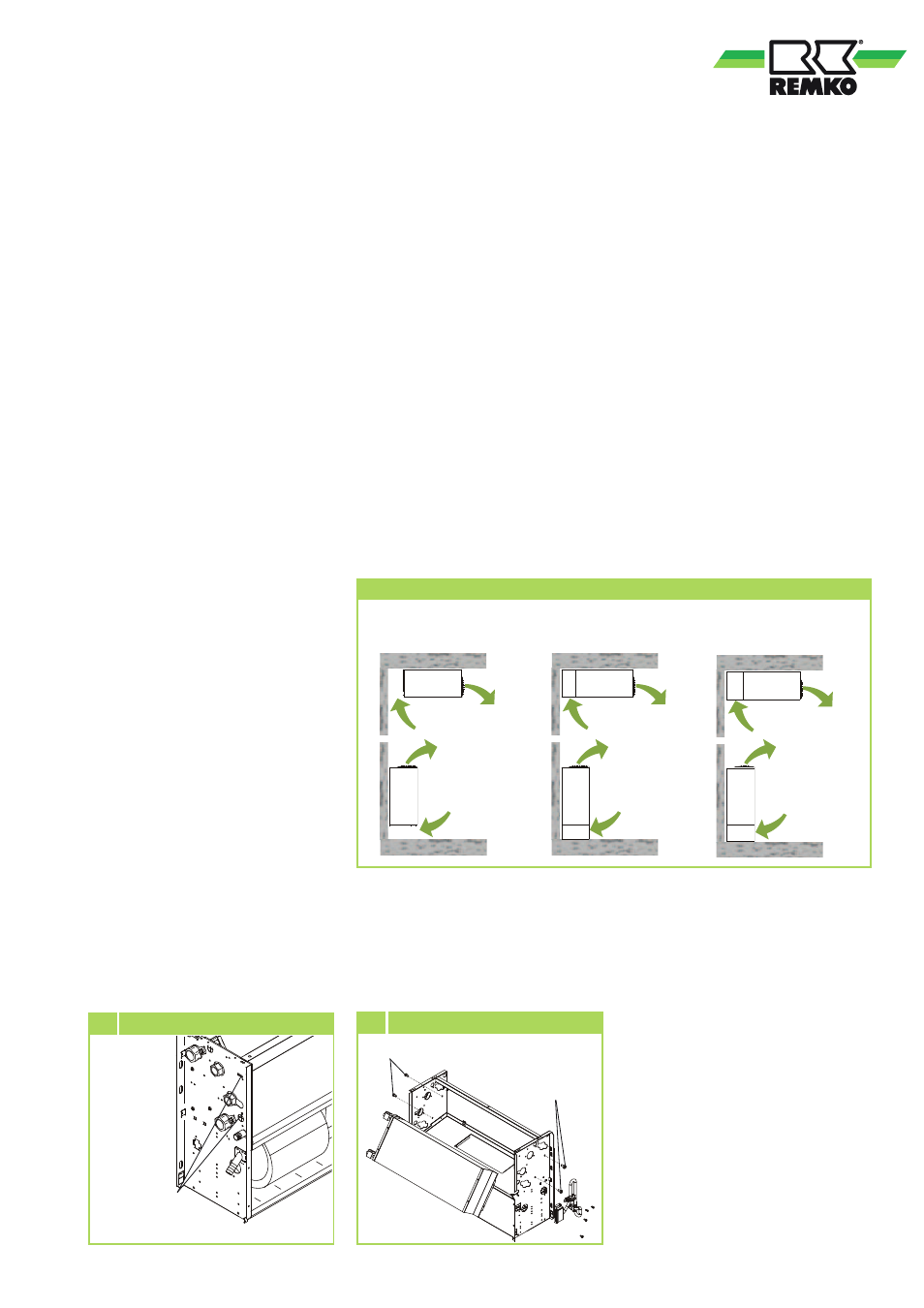

Installationsvarianten
Wand- / Deckentruhe KWK-4R
■ Montage an der Wand
Das Gerät wird am Gerätege-
häuse an der Wand befestigt.
Der Lufteintritt erfolgt z.B. frei
am Boden oder z.B. über einen
Lufteintrittssockel etc., der
Luftaustritt erfolgt direkt aus
dem Gehäuse.
■ Montage unter der Decke
Das Gerät wird am Gerätege-
häuse unter der Decke befe-
stigt. Der Lufteintritt erfolgt z.B.
frei am Boden oder z.B. über
einen Lufteintrittssockel etc.,
der Luftaustritt erfolgt direkt
aus dem Gehäuse.
4 Entfernen der Kondensatwanne
Schraube der
Kondensatwanne
Montage der Standfüße /
Lufteintrittssockel (Zubehör)
nur bei KWK-4R
Sollen bei den Geräten zur Wand-
oder Deckenmontage als Zubehör
erhältliche Standfüße oder Luft-
eintrittssockel verwendet werden,
sind diese vor Gerätemontage zu
installieren.
Beachten Sie die separate Monta-
geanweisung.
11
Grundgerät mit Standfuss mit Lufteintrittssockel
Montagebeispiele
KWK 100-4R - 400-4R
