Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muss.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluss vor.
■ Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muss der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Vertikale Montage
Die Kondensatleitung kann am
Trichterstutzen angeschlossen
werden. Die Position des Stutzens
kann zwischen rechts und links
gewählt werden. Der nicht ver-
wendete Kondensatanschluss der
Kondensatwanne ist dauerhaft zu
verschließen.
Sollte eine Ventilbaugruppe
eingesetzt werden, ist der An-
schluss an der zusätzlichen Kon-
densatwanne vorzunehmen.
Horizontale Montage
Die Kondensatleitung kann direkt
an dem Anschluss der Kondensat-
wanne angeschlossen werden, bei
der Verwendung einer Ventilbau-
gruppe wird das Kondensat in die
Wanne des Gerätes geleitet und
von dort abgeführt.
Der nicht benutzte Anschluss
der Kondensatwanne muss un-
bedingt dauerhaft verschlossen
werden (Kappe oder dgl.).
ACHTUNG

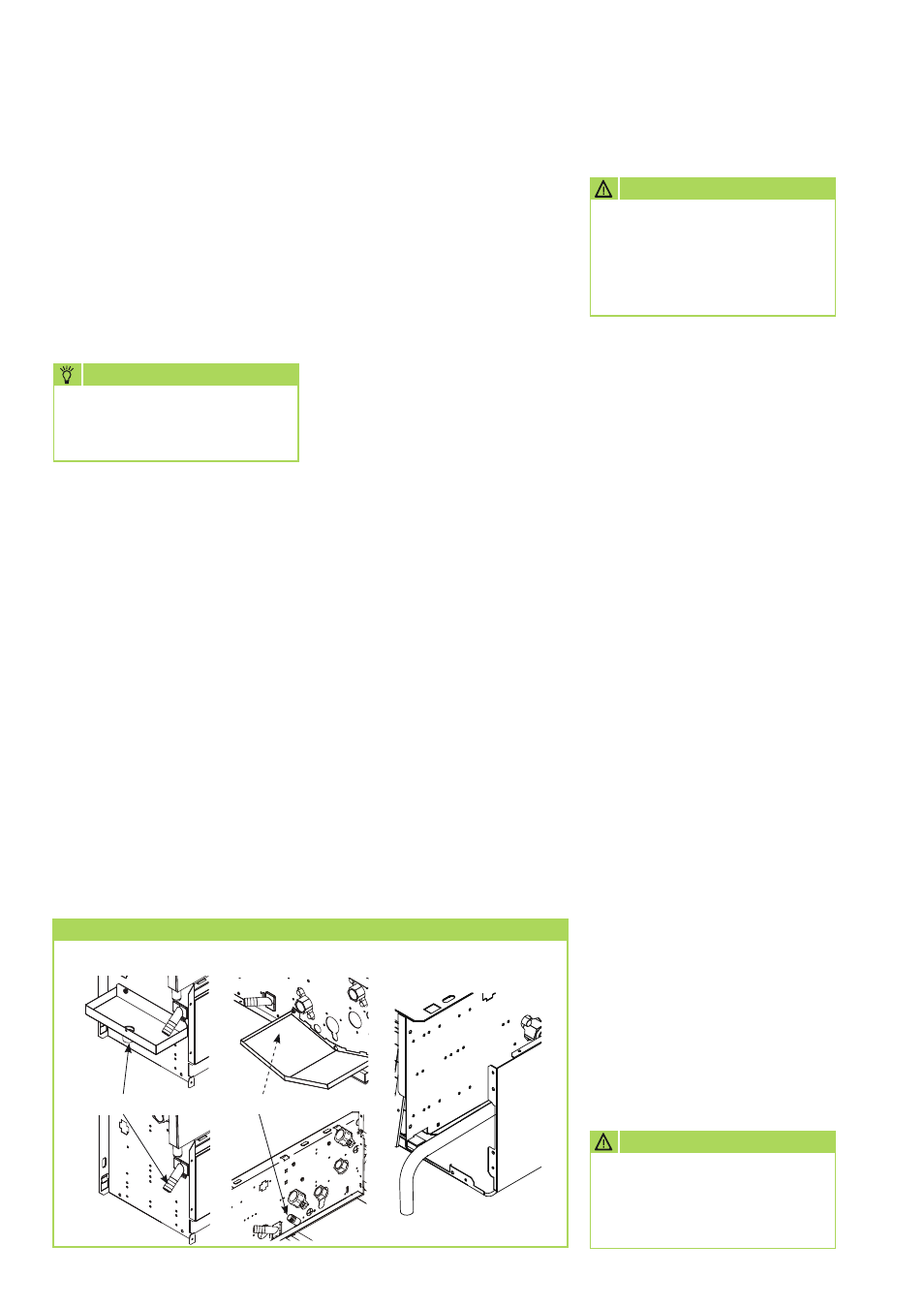

Kondensatanschluss
Kondensatanschluss Kondensatanschluss
Vertikale Montage Horizontale Montage Horizontale Montage
Ablaufführung
Elektrischer Anschluss
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
■ Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■ Die Spannungsversorgung
erfolgt am Innengerät, eine
Steuerleitung zum Kaltwasser-
Erzeuger /Wärmepumpe ist
nicht erforderlich.
■ Wird bei dem Gerät eine als
Zubehör erhältliche Kondensat-
pumpe eingesetzt, schaltet ggf.
der Abschaltkontakt der Pumpe
die Spannungsversorgung oder
das Ventil aus.
■ Die Klemmleiste der Anschlüsse
und die Steckverbindung befin-
den sich hinter der Gehäusever-
kleidung auf der rechten Seite
des Gerätes.
Mögliches Zubehör
Raumtemperatur-Regelung
■ Die Raumtemperatur-Regelung
bedient das Gerät. Zur Auswahl
stehen Regelung zur Aufputz-
montage oder zur Montage im
Gerät. Beachten Sie die separate
Montageanleitung.
Ggf. Schaltrelais für 4 Geräte
■ Sollen mehrere Geräte in einer
Gruppe zusammengeschaltet
werden, ist bei der Verwendung
einer Raumtemperatur-Regelung
ein Schaltrelais erforderlich.
Beachten Sie die separate Mon-
tageanleitung.
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
In der Stickstofffüllung kann
keine Feuchtigkeit
kondensieren.
HINWEIS
