Führen Sie den Anschluss folgen-
dermaßen durch:
1. Öffnen Sie die Abdeckung des
Gerätes.
2. Führen Sie die Leitungen in das
Gerät ein.
3. Verbinden Sie das Gerät mit
einer Regelung und der Span-
nungsversorgung.
Siehe Elektrisches Schaltschema.
4. Montieren Sie alle demontierten
Teile.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dau-
erhaften Kontakt zu kontrollie-
ren und ggf. nachzuziehen.
ACHTUNG
Anschlussklemmen
Elektrischer Anschluss
Dichtigkeitskontrolle
Nach erfolgtem Anschluss wird die
Dichtigkeitsprüfung durchgeführt.
1. Spülen Sie die Anlage zweimal
mit Leitungswasser.
2. Reinigen Sie den Siebeinsatz
des Schmutzfängers.
3. Füllen Sie die Anlage erneut mit
Wasser und entlüften Sie das
Gerät an den manuellen
Entlüftungsventilen.
4. Passen Sie den Prüfdruck auf
min. 200 kPa (2,0 bar) an.
5. Kontrollieren Sie die hergestell-
ten Verbindungen nach einem
Zeitraum von min. 24 Std auf
Wasseraustritte. Sind Austritte
sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung
fester an oder erstellen eine
neue Verbindung.
6. Nach erfolgreicher Dichtig-
keitsprüfung entfernen Sie bei
Wasser-Glykol-Gemischen den
Überdruck aus den Medium-
leitungen oder passen Sie den
Stillstandsdruck an den erfor-
derlichen Anlagendruck an.

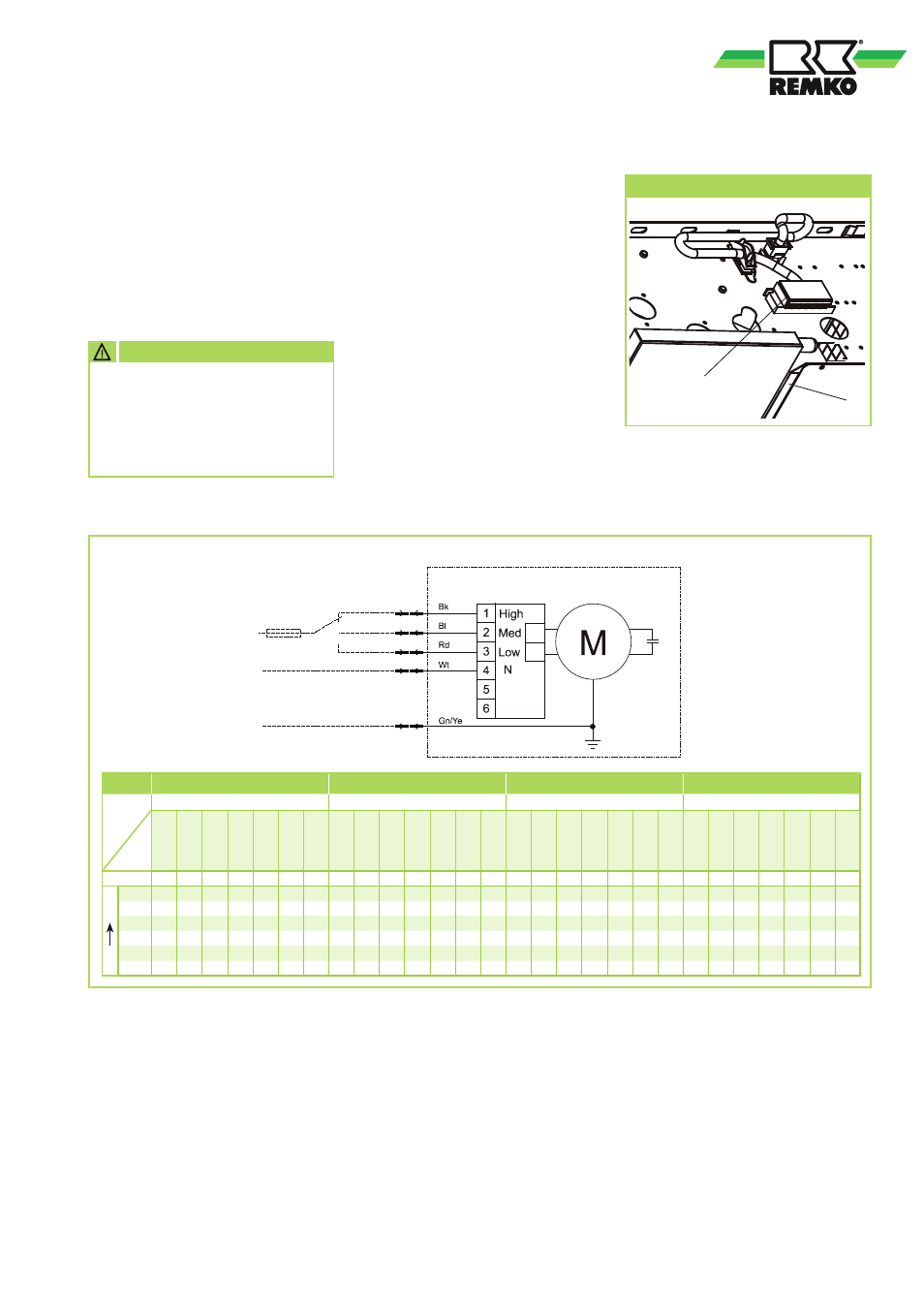

Elektrisches Schaltschema
Legende
Wt = weiß
Gn = grün
Ye = gelb
Pk = Rosa
Gn/Ye = Grün/Gelb
Bl = Blau
Bn = Braun
Bk = Schwarz
Gr = Grau
Vi = Violett
Or = Orange
Rd = Rot
KWK 100-4R bis 400-4R
Neutralleiter
Außenleiter
Schutzleiter
Spannungsversorgung
230V, 1~, 50Hz
Stufe 2
Stufe 1
Stufe 3
Kondensatpumpe
■ Soll das anfallende Kondensat
über eine Kondensatpumpe
abgeführt werden, kann diese in
das Gerät positioniert werden.
Beachten Sie die separate Mon-
tageanleitung.
KWK 100-4R KWK 150-4R KWK 250-4R KWK 400-4R
Konden- 1,0 µF 2,0 µF 1,5 µF 2,5 µF
-sator
Luftstr
om
Schalldruck
Schallleistung Leistungsauf. Trafoklemme
Aderfarbe Anschluss Luftstr
om
Schalldruck
Schallleistung Leistungsauf. Trafoklemme
Aderfarbe Anschluss Luftstr
om
Schalldruck
Schallleistung Leistungsauf. Trafoklemme
Aderfarbe Anschluss Luftstr
om
Schalldruck
Schallleistung Leistungsauf. Trafoklemme
Aderfarbe Anschluss
m³/h dB(A) dB(A) W m³/h dB(A) dB(A) W m³/h dB(A) dB(A) W m³/h dB(A) dB(A) W
min max
Pos 1 333 40,5 49 63 1 338 43,5 52 44 1 584 47,5 56 85 1 716 47,5 56 90 1
Pos 2 296 39,5 48 56 2 348 41,5 50 38 2 505 44,5 53 75 2 570 42,5 51 69 2
Pos 3 252 38,5 47 49 3 304 38,5 47 32 3 430 41,5 50 65 3 490 37,5 46 58 3
Pos 4 200 34,5 43 40 4 bk 1 254 36,5 45 29 4 bk 1 353 36,5 45 54 4 bk 1 432 34,5 43 47 4 bk 1
Pos 5 147 28,5 37 29 5 bl 2 194 32,5 41 21 5 bl 2 254 27,5 36 40 5 bl 2 300 26,5 35 35 5 bl 2
Pos 6 128 25,5 34 27 6 rd 3 184 25,5 34 17 6 rd 3 232 26,5 35 36 6 rd 3 283 25,5 34 30 6 rd 3
