3
Geräteaufbau
3.1
Gehäuse
2
1
4
3
5
6

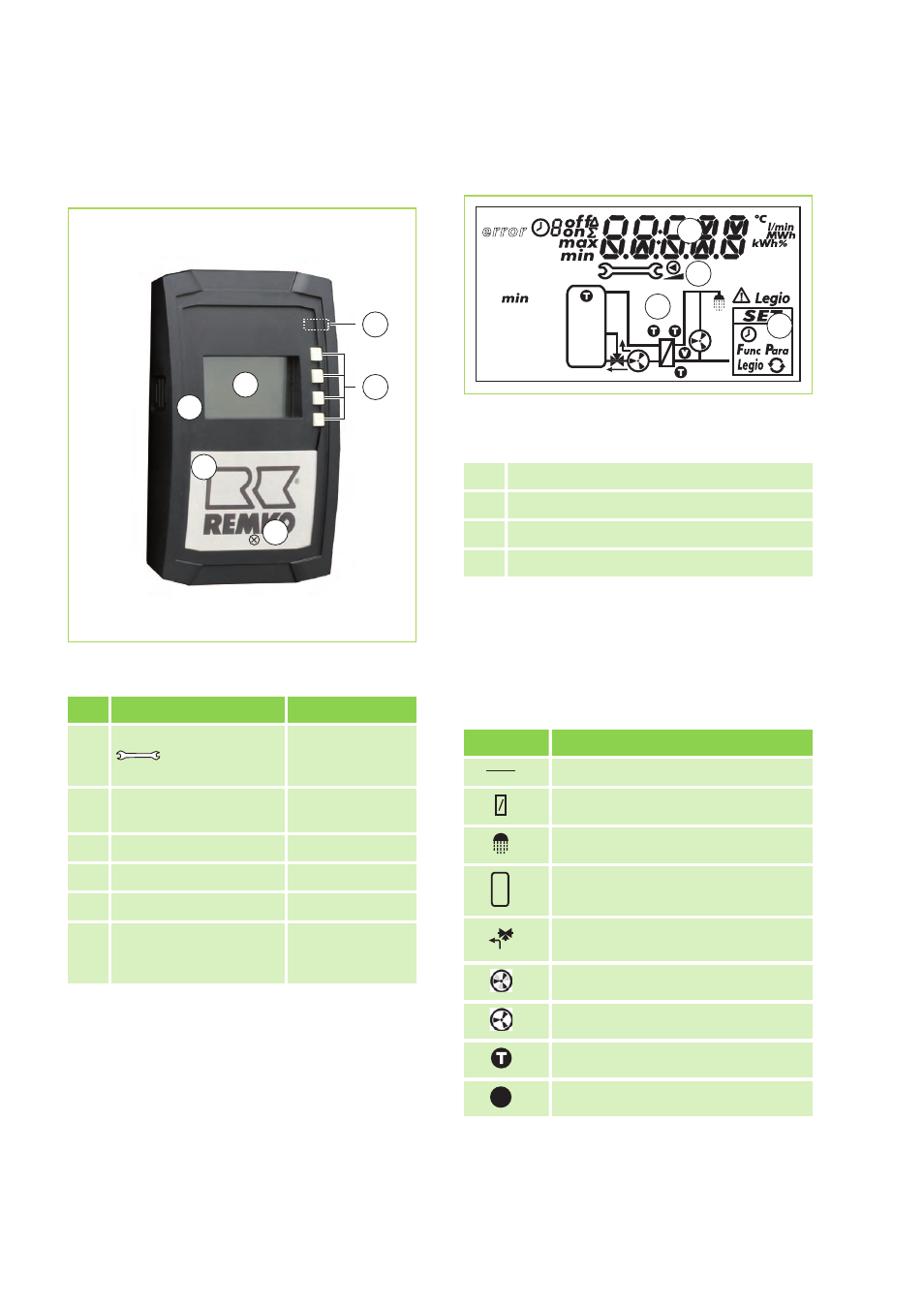

Abb. 1: Vorderansicht des Reglers
Nr.
Element
Siehe
1
Taste Betriebsart
(unter der Frontblende)
2
Bedientasten
r, SET, ESC, s
3
Anzeige
4
Frontblende
5
Klemmenabdeckung
1)
6
Befestigungsschraube
der Klemmenabde-
ckung
1)
Hier finden Sie die Beschreibung der Anschluss-
klemmen unter der Klemmenabdeckung.
3.2
Anzeige
Übersicht
error
v
1
2
3
4
1
2
4
3
Abb. 2: Übersicht über die Bereiche der Anzeige
(alle Elemente sichtbar)
1
Systemgrafik
2
Einstellmenü
3
Piktogramme für Funktionen
4
Betriebs- und Einstellwerte
Die Bereiche der Anzeige sind nachstehend
beschrieben.
Symbole der Systemgrafik
Nachstehende Tabelle beschreibt die Symbole in
der Systemgrafik (Nr. 1 in Abb. 2).
Symbol
Beschreibung
Rohrleitung
Externer Wärmetauscher
Brauchwasser-Entnahmestelle
Speicher
3-Wege-Ventil mit Angabe der Fließ-
richtung
Pumpe, eingeschaltet
Pumpe, ausgeschaltet
Temperaturfühler
V
Volumenstromsensor
REMKO Regler-Frischwasserstation
