Endzeit eines Zeitfensters
Beim Einstellen der Endzeit eines Zeitfensters wird
links von der Endzeit Folgendes angezeigt (siehe
Abb. 15):
n
n
Nummer des Zeitfensters 1 ... 3, dessen End-
zeit eingestellt wird (hier: 1)
n "off"

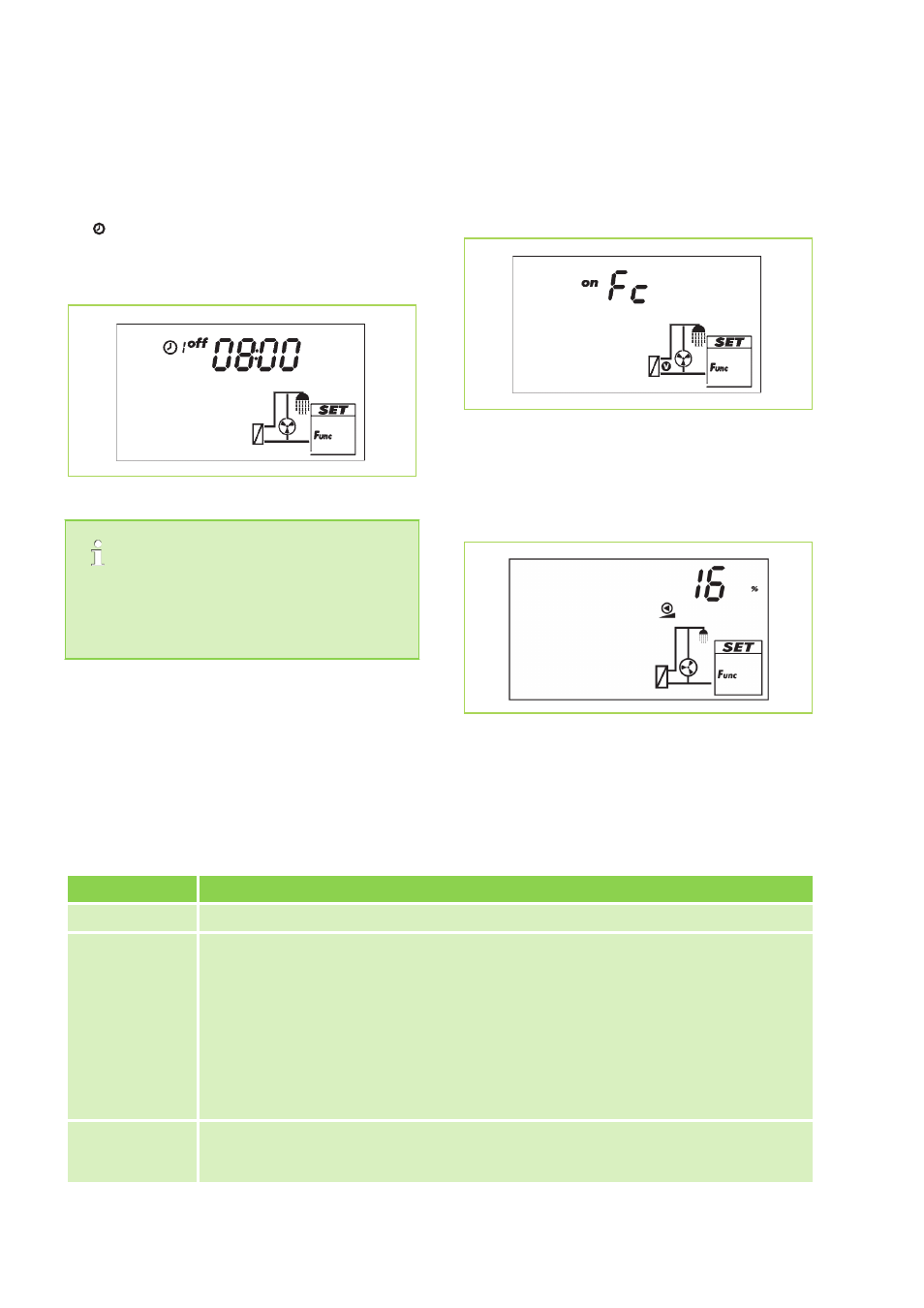

Abb. 15: Kenngröße Zeitfenster Ende
Die Startzeit liegt immer vor der Endzeit! Wird
versucht, die Startzeit später als die Endzeit
einzustellen, dann wird die Endzeit automa-
tisch mitverschoben.
Zapfsteuerung
Wenn eine Funktion zapfgesteuert werden soll,
muss die Zapfsteuerung eingeschaltet werden (Fc
= flow control). In der Abb. 16 ist die Zapfsteue-
rung eingeschaltet ("on").
Abb. 16: Kenngröße Zapfsteuerung
Drehzahlregelung der Zirkulationspumpe
Wenn eine Funktion drehzahlgeregelt gesteuert
werden soll, muss die Drehzahl der Zirkulations-
pumpe eingestellt werden.
Abb. 17: Kenngröße Drehzahlregelung Pumpe
Funktionsbeschreibungen
Die Tabellen in diesem Abschnitt beschreiben die Kenngrößen der Funktionen wie folgt:
n Die Zeilen enthalten die Kenngrößen in der gleichen Reihenfolge, wie sie auf der Anzeige erscheinen.
n Die Spalten enthalten von links nach rechts folgende Informationen:
Spalte Beschreibung
Anzeige Beispiel für die Anzeige beim Einstellen der Kenngrößen.
Kenngröße Bezeichnungen der Kenngrößen und ihre Abhängigkeit voneinander. Abhängige Kenn-
größen können nur angewählt und eingestellt werden, wenn die übergeordnete Kenn-
größe den Wert "on" hat. Dies ist wie folgt dargestellt:
n übergeordnete Kenngröße: fette Schrift
n abhängige Kenngrößen: unterhalb der übergeordneten Kenngröße nach rechts ein-
gerückt
Beispiel: In der Tabelle der Funktion Zirkulation werden die Kenngrößen Fühlereingang,
Einschalttemperatur und Ausschalttemperatur nur angezeigt, wenn die Temperatursteu-
erung den Wert "on" hat.
min., max.,
Werkseinstellung
Untere (min.) und obere Grenze (max.) des Wertebereichs einer Kenngröße sowie die
Werkseinstellung. Enthält ein Wertebereich nur wenige Werte, so sind diese einzeln
genannt. Beispiel: "on", "oFF".
