Position der Anschlussklemmen

R3

E1

E2

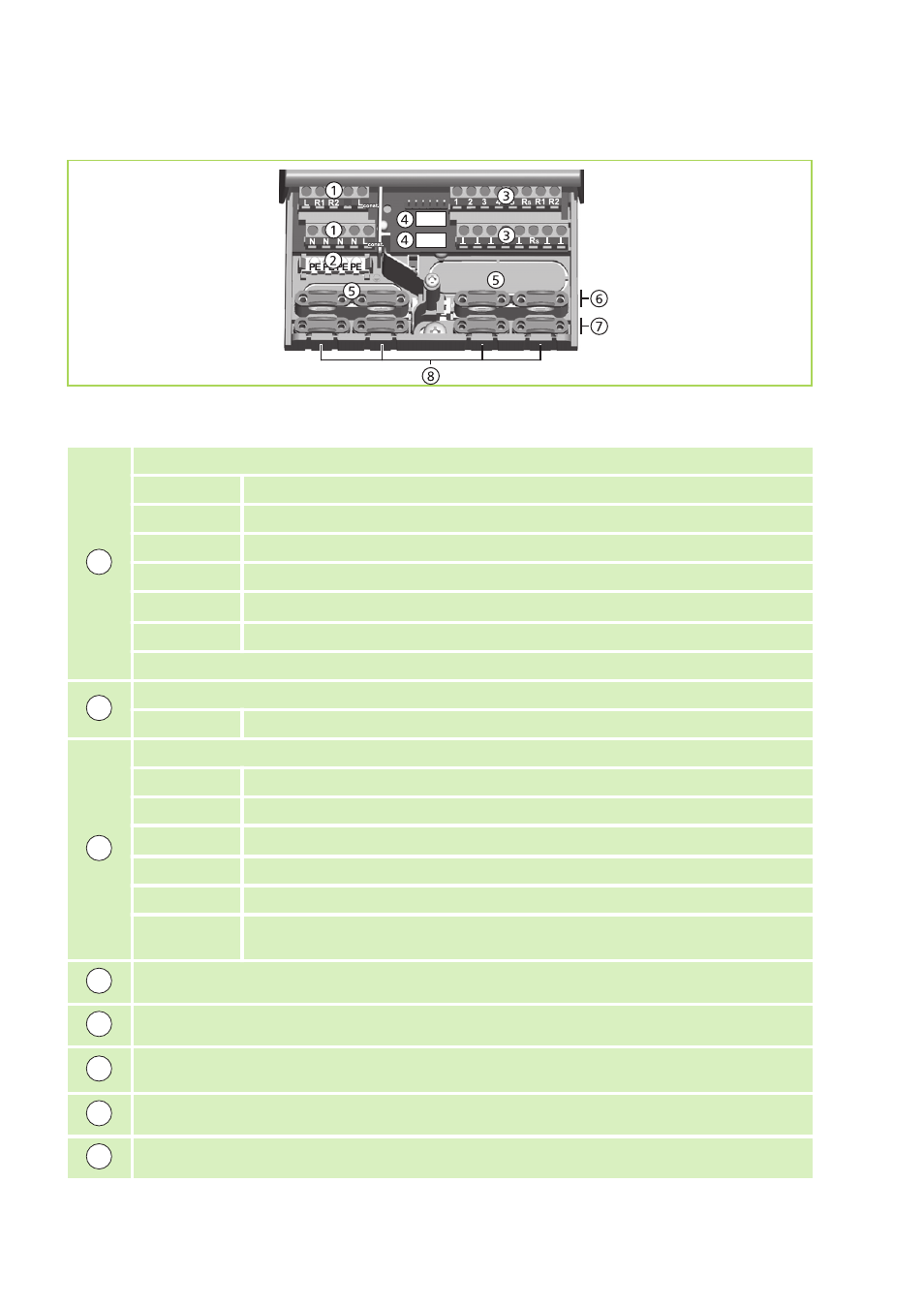

Abb. 30: Anschlussklemmen im unteren Teil des Reglers (Klemmenabdeckung entfernt)

1

Klemmenblock Netzanschlüsse:

L

1x Phasenleiter (Netzeingang)

R1,

Ausgang (Triac, für Pumpen oder Ventile)

R2

Schaltkontakt REMKO RES Ventil (schwarz)

R3

Ausgang (Relais, für Pumpen oder Ventile)

L

const.

2x Phasenleiter Dauerphase REMKO RES Ventil (braun)

N

4x Nullleiter (gemeinsame Nullleiter REMKO RES Ventil (blau)

HINWEIS: Die Ausgänge R1 und R2 sind über eine elektronische Sicherung geschützt.

2

Klemmenblock Schutzleiter:

PE

4x Schutzerde (gemeinsame Schutzerde für Klemmenblock Netzanschlüsse)

3

Klemmenblock Signale:

1-4

4x Fühlereingang (Temperaturfühler Pt1000)

5

1x Kommunikationsanschluss für Kaskadierung

R

S

1x Signalausgang (potentialfreier Relaiskontakt für Schutzkleinspannungen)

PWM R1

2x Steuerausgang (Steuern von Hocheffizienzpumpen)

PWM R2

Anschluss: PWM = braun,

^ = blau

^

7x Masse (gemeinsame Masse für Fühlereingänge und Kommunikationsan-

schlüsse, sowie Steuerausgänge)

4

Stiftleiste, nur für interne Verwendung, 2 x Eingang für REMKO-FlowSonic (weiß)

5

Leitungsöffnungen an Gehäuserückwand

6

Zugentlastungen oben (2 identische Kunststoffbrücken mit je 2 Zugentlastungen, im Lieferumfang

enthalten)

7

Zugentlastungen unten

8

Leitungsöffnungen an Gehäuseunterseite
