Leitungsöffnungen vorbereiten
Die Leitungen können durch Öffnungen in der
Gehäuserückwand oder in der Gehäuseunterseite
zugeführt werden. Die Öffnungen sind vorgestanzt
und müssen vor dem Montieren nach Bedarf vor-
bereitet werden.
So bereiten Sie die Leitungsöffnungen an der
Gehäuserückwand vor:
1. Leitungsöffnungen 5 (Abb. 30) mit einem
geeigneten Werkzeug ausbrechen.
2. Kanten entgraten
So bereiten Sie die Leitungsöffnungen an der
Gehäuseunterseite vor:
1. Benötigte Leitungsöffnungen 8 (Abb. 30)
links und rechts mit einem geeigneten
Messer einschneiden und ausbrechen.
2. Kanten entgraten.
Elektrische Leitungen anschließen
√ Alle Leitungen sind spannungsfrei.
√ Die Leitungsöffnungen sind vorbereitet.
Schließen Sie die Leitungen unter Beachtung fol-
gender Punkte an:
n Leitungsadern den Anschlussklemmen
zuordnen, wie im folgenden Abschnitt
Ä „Klemmenzuordnung“ auf Seite 30
beschrieben.
n Netzeingang und Ausgänge: Zuerst PE
anschließen, danach N und L.
n Zugentlastungen:
- Zuerst die Zugentlastungen unten belegen,
danach die Zugentlastungen oben.
- Beim Verwenden einer Zugentlastung oben
die Kunststoffbrücke einsetzen, wie nachste-
hend beschrieben.
- Wenn die Öffnung einer Zugentlastung zu
groß ist, z. B. bei dünnen Leitungen, Zugent-
lastungsbügel umdrehen (Biegung nach
unten).
- Zugentlastungen nur verwenden bei Leitungs-
führung durch die Gehäuseunterseite. Bei Lei-
tungsführung durch die Gehäuserückwand
externe Zugentlastungen vorsehen.

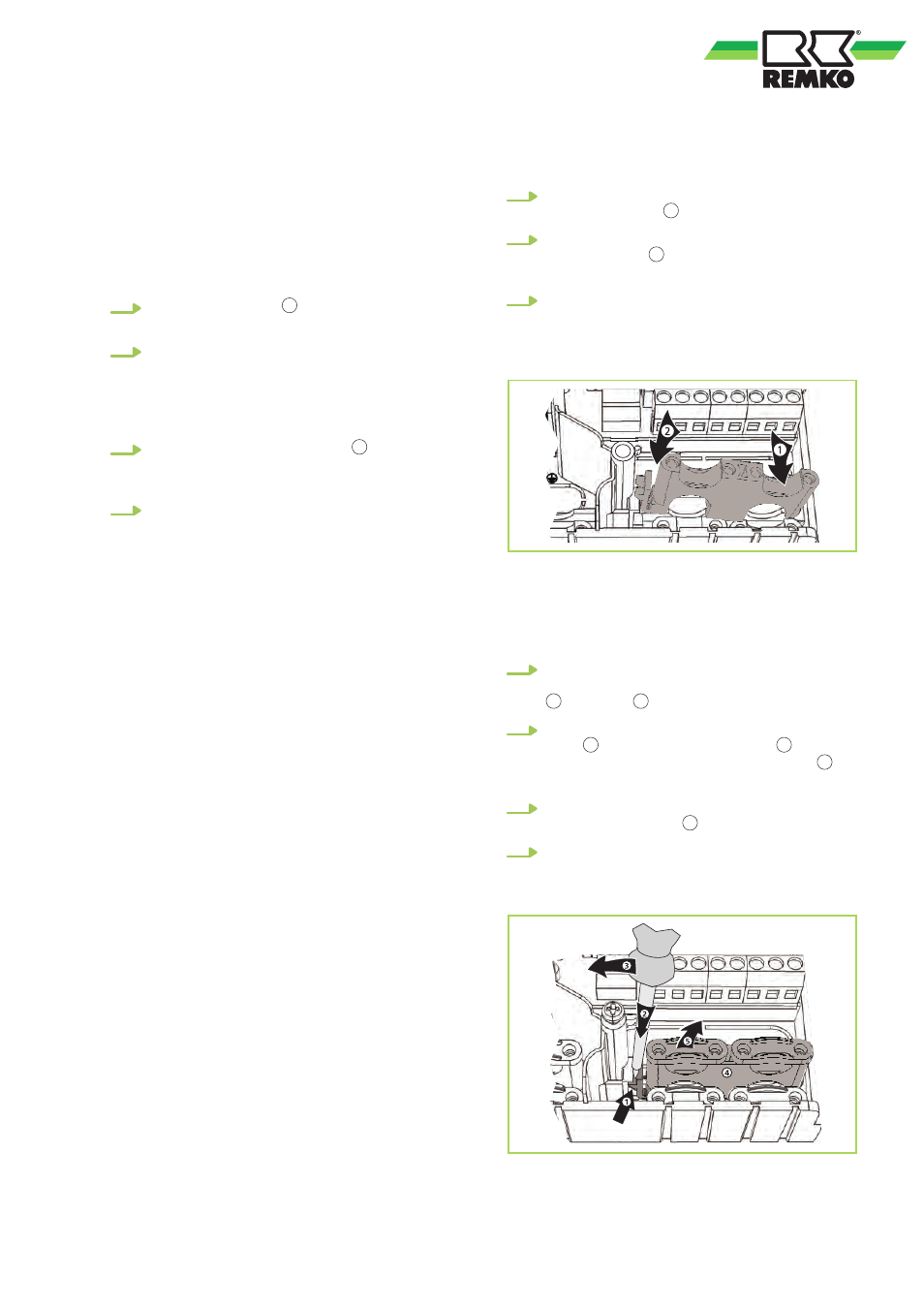

Kunststoffbrücke einsetzen / entfernen
So setzen Sie die Kunststoffbrücken ein:
1. Rechte Kunststoffbrücke mit der Rastnase
zuerst einsetzen 1 (Abb. 31).
2. Andere Seite der Kunststoffbrücke nach
unten drücken 2 , bis die Federklemme ein-
rastet.
3. Linke Kunststoffbrücke spiegelverkehrt ein-
setzen (Rastnase links, Federklemme
rechts).
Abb. 31: Rechte Kunststoffbrücke einsetzen
So entfernen Sie die Kunststoffbrücken:
1. Schraubendreher an der rechten Kunststoff-
brücke zwischen Gehäuse und Federklemme
1 ansetzen 2 (Abb. 32).
2. Schraubendreher vorsichtig nach links drü-
cken 3 . Dabei die Federklemme 1 nach
rechts hebeln, bis die Kunststoffbrücke 4 frei
ist.
3. Kunststoffbrücke mit der freien Hand nach
oben herausziehen 5 .
4. Linke Kunststoffbrücke entsprechend ent-
fernen.
Abb. 32: Rechte Kunststoffbrücke entfernen
