6. In dem Fall, dass die Regelung des
Bypasses nicht ausreichend ist, bringen Sie
den Drehregler in die Position, die das Errei-
chen der gewünschten Temperatur ermög-
licht. Auch wenn der Drehregler manuell zer-
stört werden sollte, limitiert der Bypass
trotzdem die Vorlauftemperatur.
4.6 Installation des Stellantriebs
bei der Pumpengruppe HGM
Der Stellantrieb für die Pumpengruppe wird mit
den im Schaubild gezeigten Komponenten gelie-
fert.
2
4
3
5
1

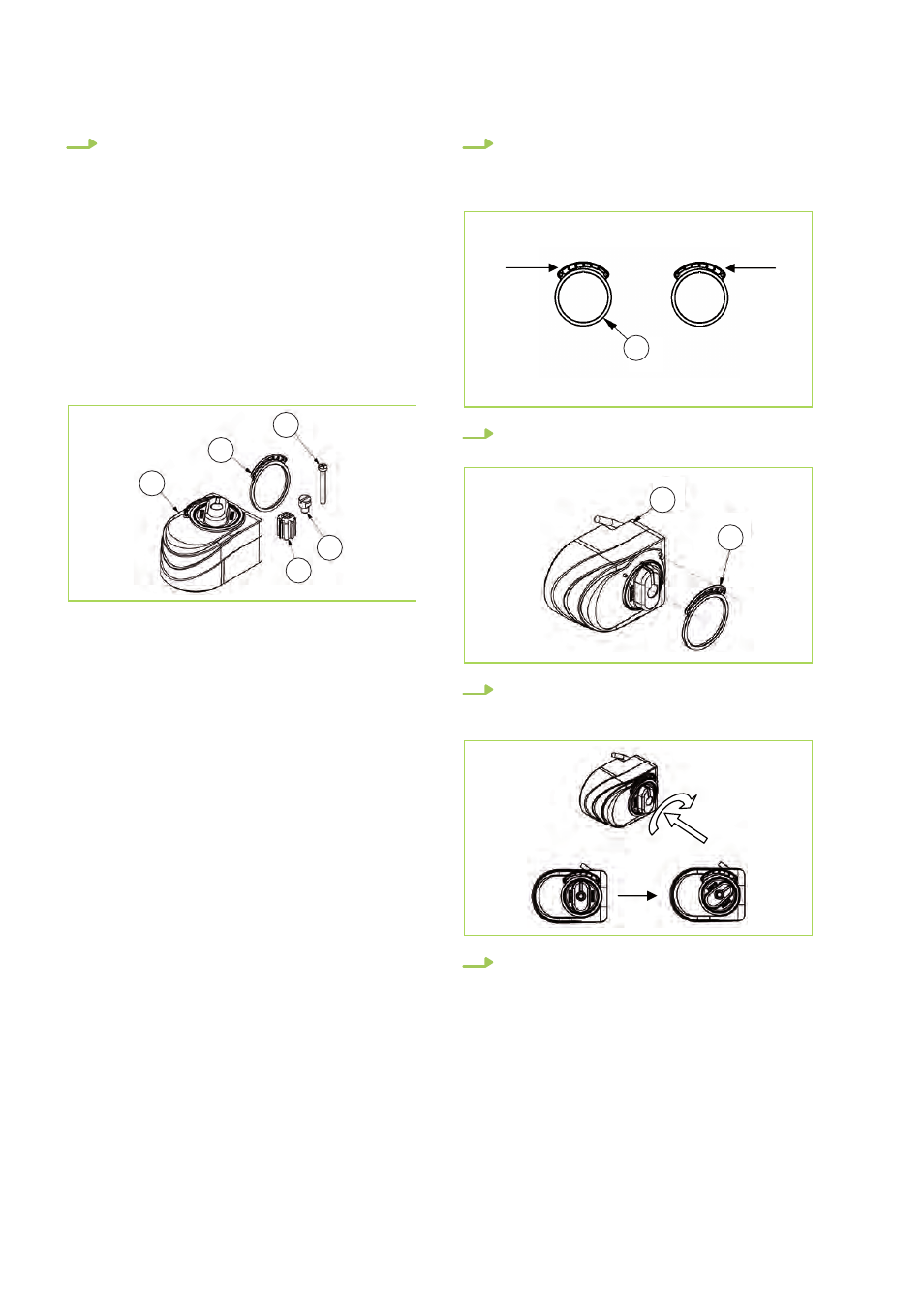

Abb. 9: Installation des Stellantriebs
1: Stellantrieb
2: Ring mit Skala
3: Adapter für das Mischventil
5: Schraube für die Fixierung des Antrieb
1. Der Ring mit Skala (2) dient als Bezugspunkt
für den Heißwasseranteil und muss so aus-
gerichtet werden, wie in der rechten Zeich-
nung des nachfolgenden Bildes.
2
2. Fügen Sie den richtig ausgerichteten Ring (2)
in die Führung des Stellantriebs ein (1).
8
1
3. Drücken und drehen Sie den Drehknopf des
Stellantriebs im Uhrzeigersinn bis zum
Anschlag und lassen ihn dann los.
4. Stecken Sie den Adapter auf und schrauben
Sie die Feststellschraube an.
