2.2

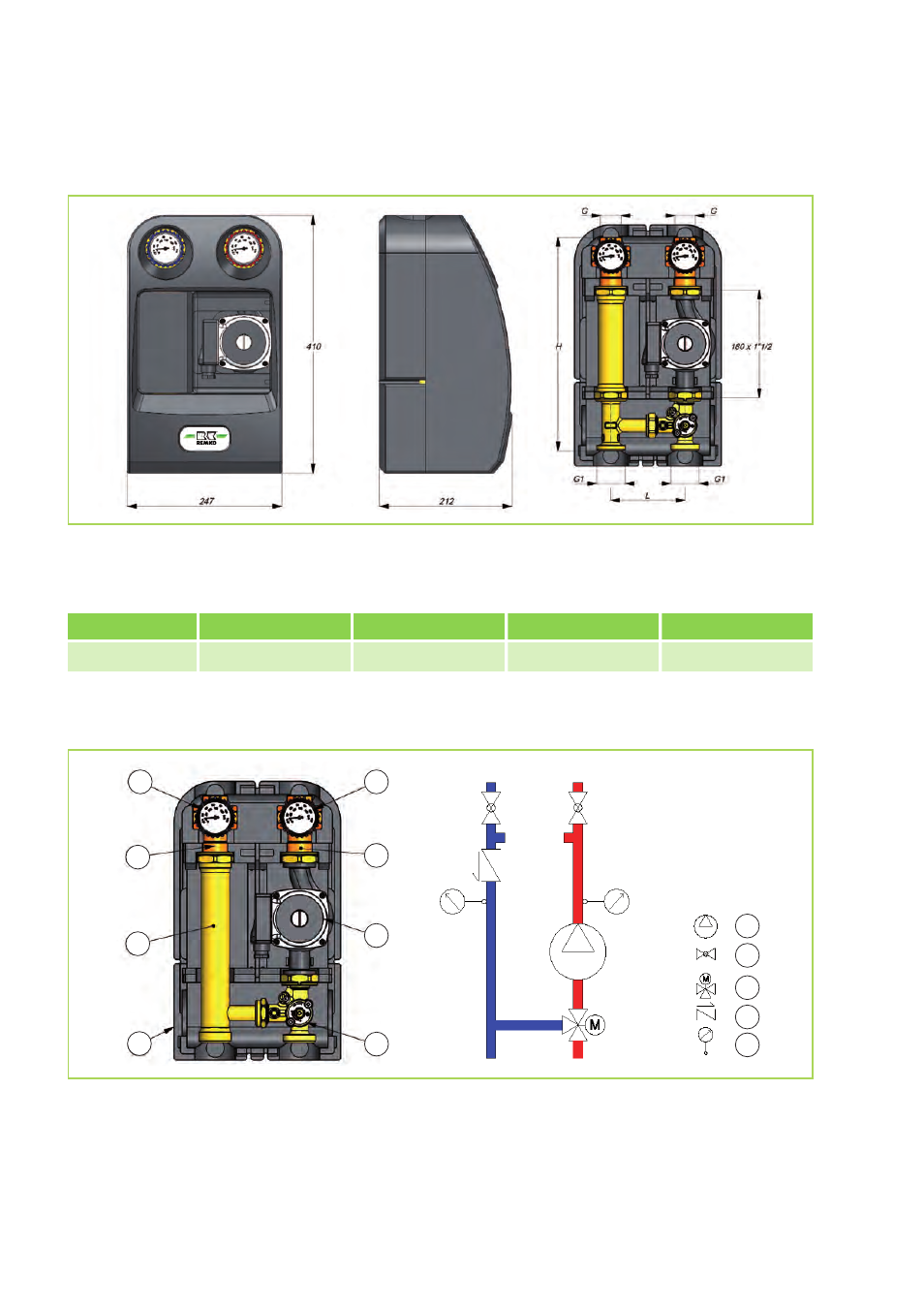

Geräteabmessungen und Komponenten Pumpengruppe HGM
Abmessungen
Abb. 1: Geräteabmessungen Pumpengruppe HGM
Pumpengruppe
G
G1
L
H
HGM
1" IG
1
1
/
2
" AG
125 mm
363 mm
Komponenten
2
1
4
3
6
7
5
4
1
=
2
=
5
=
3
=
4
=
Abb. 2: Komponenten Pumpengruppe HGM
1:
Umwälzpumpe Wilo Stratos Para 25 / 1-7 T1
2:
Kugelhahn
3:
Kugelhahn mit intergriertem Rückschlagventil
4:
Thermometer
5:
Motormischventil
6:
Verlängerung
7:
Isolierung
