REMKO HGM - Handbuch (Seite 9)

2.3 Geräteabmessungen und Komponenten Pumpengruppe HGU
Abmessungen

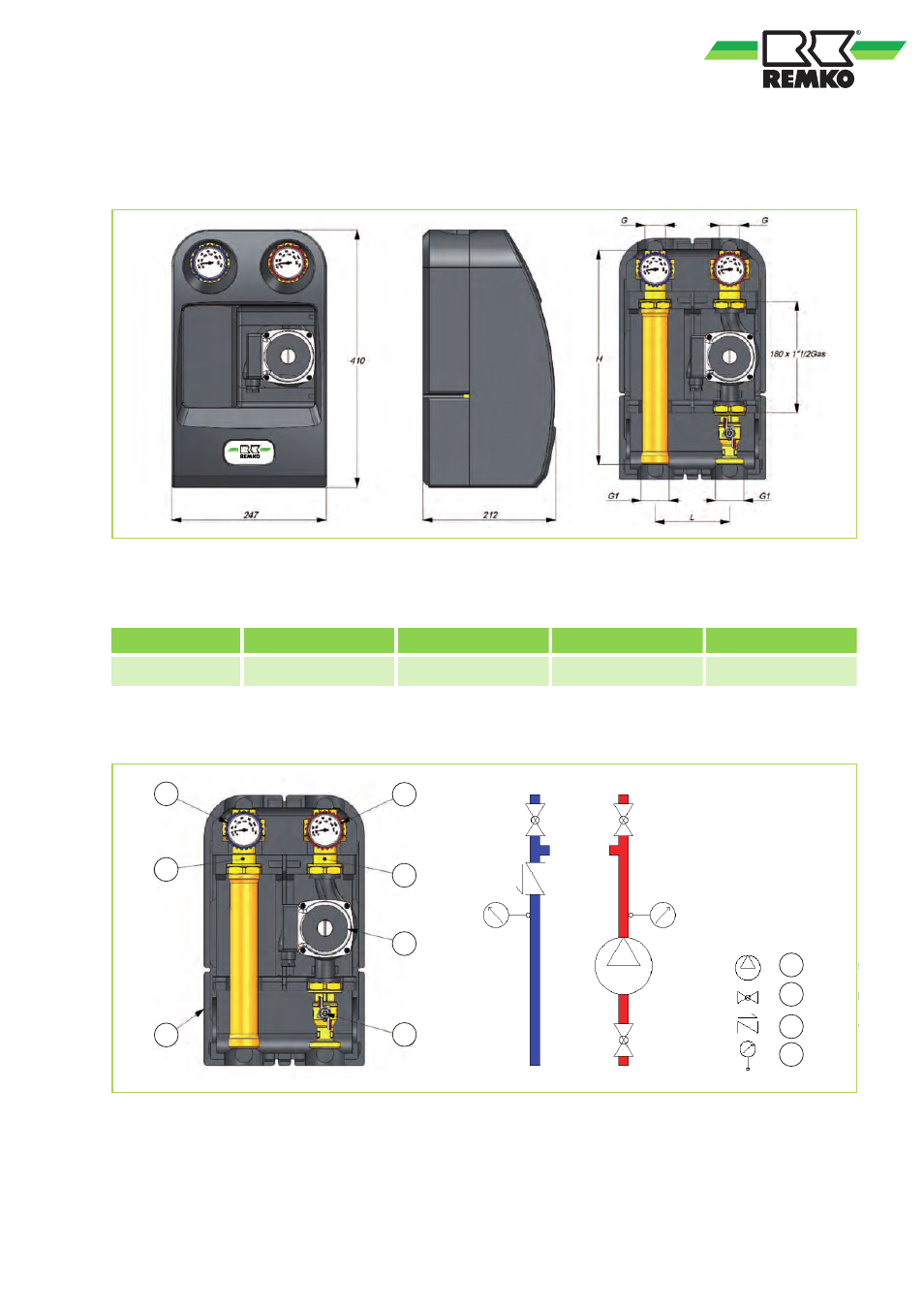

Abb. 3: Geräteabmessungen Pumpengruppe HGU
Pumpengruppe G G1 L H
HGU 1" F 1 1 /
2
" M 125 mm 363 mm
Komponenten
2
1
4
3
6 5
4
1 =
2 =
= 3
= 4
Abb. 4: Komponenten Pumpengruppe HGU
1: Umwälzpumpe Wilo Stratos Para 25 / 1-7 T1
2: Kugelhahn
3: Kugelhahn mit intergriertem Rückschlagventil
4: Thermometer
5: Kugelhahn
6: Isolierung
9
