Seite 22: Ab c d
Advertising

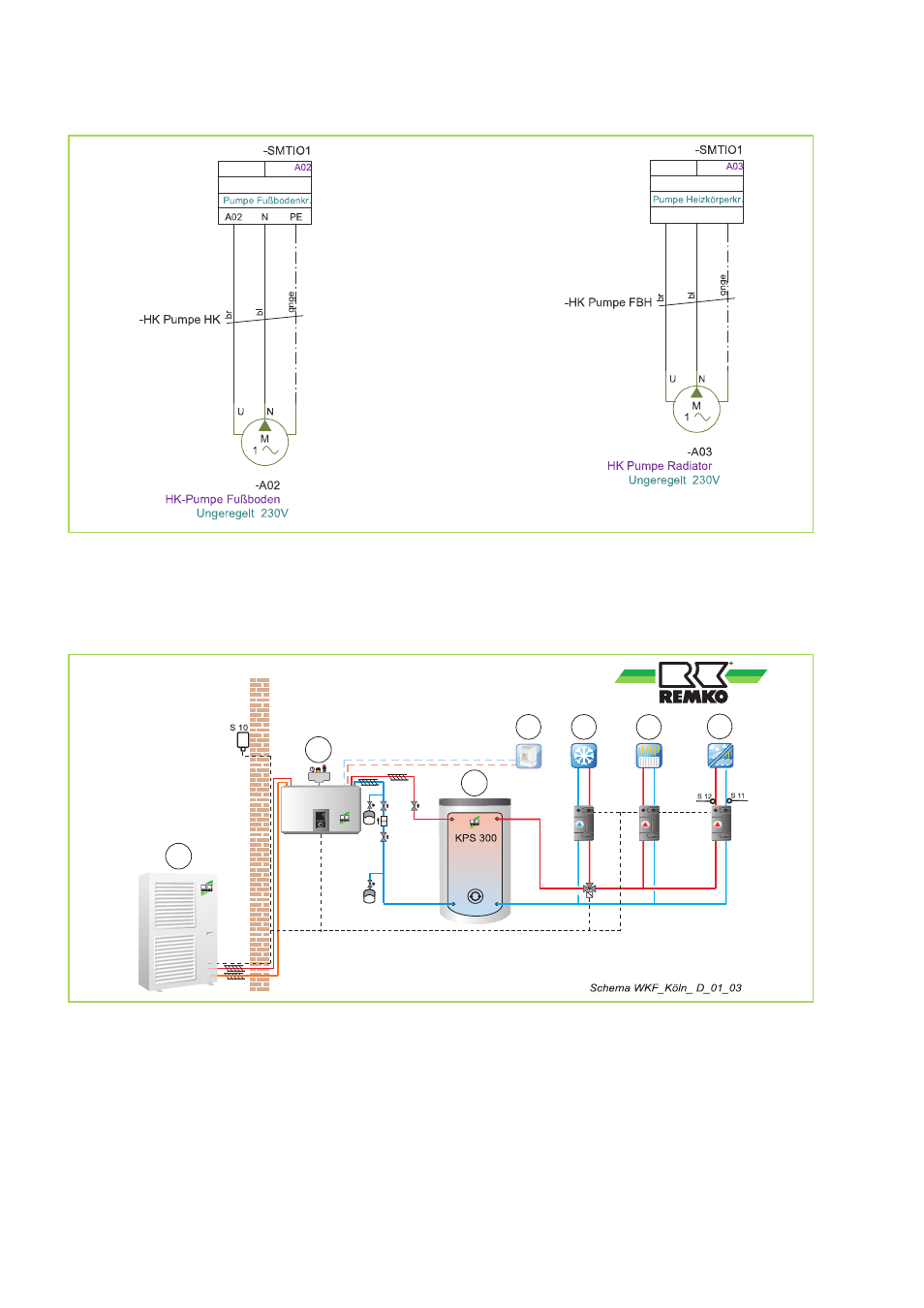

Abb. 12: Anschlussklemmen für die Installation ungeregelter Heizkeispumpen
4.10
Installationsbeispiel
A
B
C
D
B
AB
A
HGM
HGU
KK
HK
FB
Abb. 13: Beispiel Hydraulikschema
A:
Außenmodul
B:
Innenmodul WKF
C:
Speicher
D:
Zweiter Wärmeerzeuger (max. 20 kW)
FB:
Heizkreis Fußboden
HK:
Heizkreis Heizkörper
KK:
Kühlkreis
REMKO PUMPENGRUPPEN HGM / HGU
22
