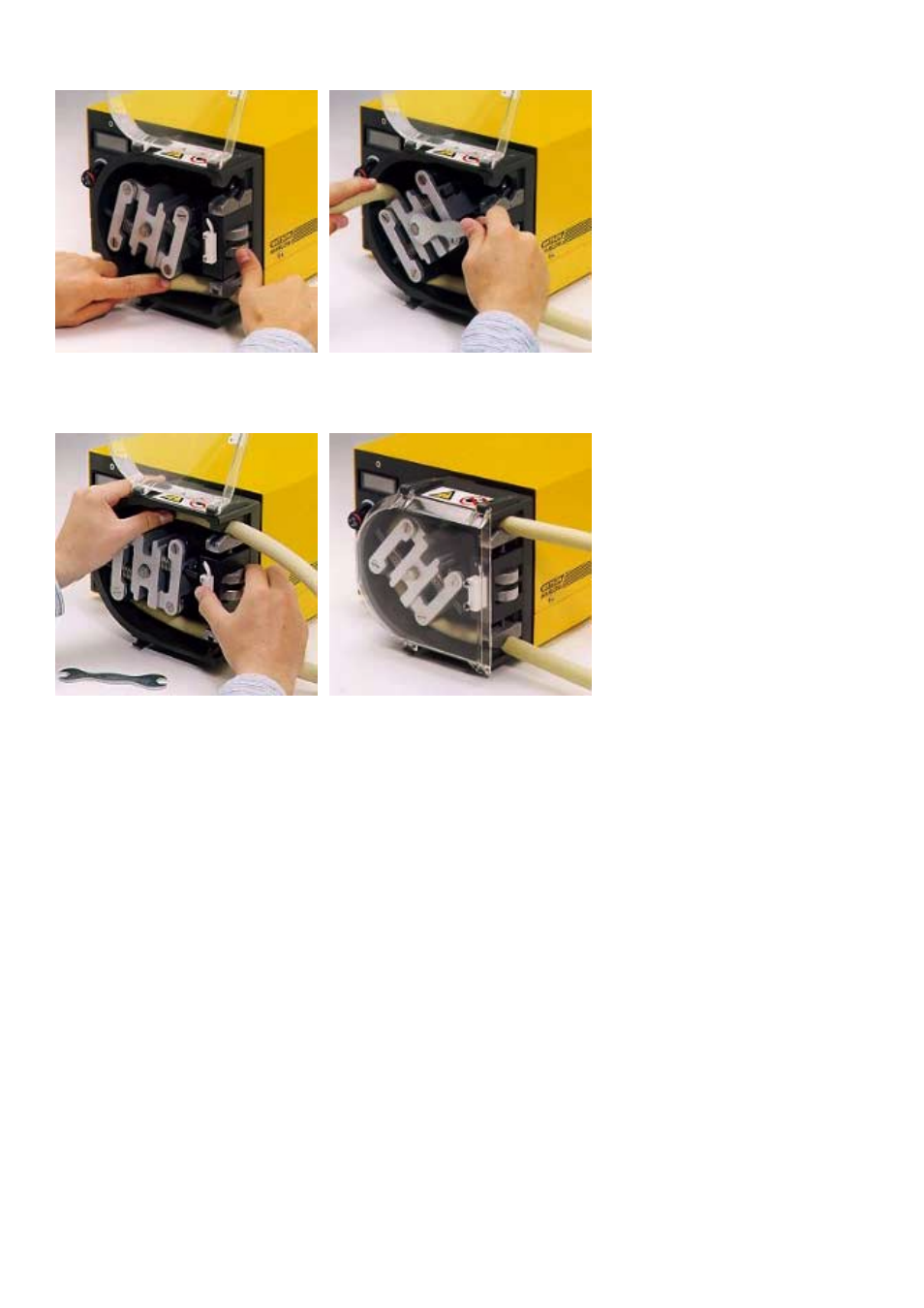

Die bei der Montage des Pumpenkopfes abgebildete Pumpe ist eine 603S/R
Das anderere Ende des Schlauches führen Sie in die obere verstellbare Klemme ein. Achten Sie darauf, daß die
Schläuche im Pumpenkopf nicht lose sind. Klemmen Sie den Schlauch durch Drehen des gezahnten Stellrades sehr
fest ein. Beide Klemmen greifen den Schlauch gleichzeitig. Entfernen Sie den Schraubenschlüssel und schließen Sie
die Abdeckung.
Einstellen der Pumpenkopfrollen
Sollten die Rollenarme jemals nicht gleichmäßig eingestellt sein, kann die werkseitig vorgenommene Einstellung von
5,2mm leicht wieder hergestellt werden. An jedem der beiden Rollenarme befindet sich eine Stellschraube. Drehen Sie
jede der beiden Stellschrauben entgegen dem Uhrzeigersinn soweit zurück, bis beide Rollen das Gehäuse berühren.
Danach drehen Sie die Schrauben fünf Umdrehungen im Uhrzeigersinn. Bei Verwendung von Schläuchen mit einer
Wandstärke von 4mm drehen Sie die Schraube 6,5 Umdrehungen im Uhrzeigersinn, wodurch sich ein Abstand
zwischen Rolle und Gehäuse von 6.6mm ergibt.
Eine korrekte und gleichmäßige Einstellung ist von großer Wichtigkeit. Eine zu enge Einstellung verringert die
Lebensdauer des Schlauches. Eine zu weite Einstellung verringert die Leistung der Pumpe.
Überprüfen Sie von Zeit zu Zeit die beweglichen Teile des Rotors auf Leichtgängigkeit. Schmieren Sie bei Gelegenheit
diese Teile mit einem leichten Maschinenöl. Für planmäßige Wartungsarbeiten entfernen Sie bitte den Rotor vom
Pumpenkopf und reinigen Sie diesen sorgfältig und fügen Teflon Schmiermittel an die Rollenspindel.
