37
Ansteuerungsbetrieb
Drehen Sie den Auto/Man/Max Schalter auf Auto .

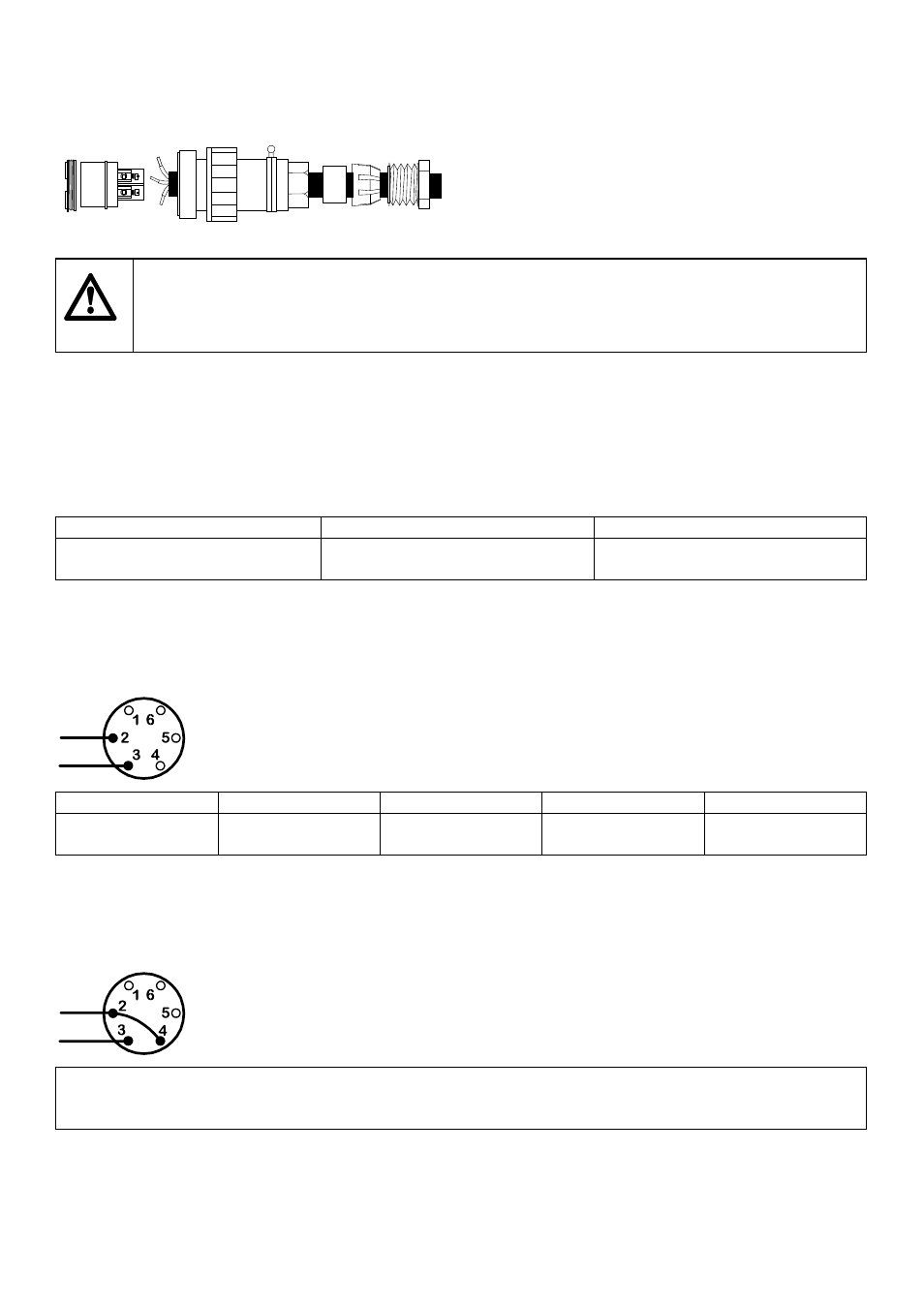

Für alle Anwendungen im externen- oder Fernbedienungs Modus ist der Antrieb mit einem 6-poligen wasserdichten
Stecker ausgerüstet.
Watson-Marlow Ersatzteilnummer UP0035
Die korrekte Montage des 6-poligen Steckers ist unbedingt notwendig, um die Schutzart IP 55
nicht zu gefährden. Es darf niemals die Versorgungsspannung mit irgend einem Kontakt des 6-
poligen Steckers verbunden werden. Bis maximal 30V können an den Kontakten 2 und 3 angelegt
werden, jedoch nie eine Spannung an den anderen Kontakten anlegen. Eine dauerhafte
Schädigung, die nicht unter die Garantie fällt, wäre die Folge.
Die Pumpe kann durch ein analoges Signal von 30V oder 32mA gesteuert werden. Die Pumpe kann mit einer
steigenden Flußmenge auf ein größer (nicht invertiert) oder kleiner werdendes Signal (invertiert) reagieren.
•
Signal Offset (Schwellenwert) ist der Steuersignalwert, der erreicht werden muß, um den Rotor der Pumpe in
Bewegung zu setzen.
•
Signal Bereich ist die Änderung des Steuersignalwertes, der notwendig ist, um eine gewünschte Änderung der
Pumpendrehzahl zu erzielen.
Zum Beispiel bei Verwendung eines 4mA to 20mA Steuersignals:
Pumpenreaktion Signal Offset Signalbereich
nicht invertiert 4 mA 16 mA
invertiert 20 mA 16 mA
Für die Ansteuerung über die Volt - Regelung kann eine ausreichend starke, variable Spannungsquelle in Verbindung
mit einem Voltmeter benutzt werden (Maximum 30V DC). Die Polarität + - ist für den nicht invertierten Modus und die
umgekehrte Polarität für den invertierten Modus.
Spannungssignal
( Eingangsimpedanz 220 kOhm )
Reaktion Bereich V Offset V Pin 2 Pin 3
nicht invertiert 5 bis 30 0 bis 30 - +
invertiert 5 bis 24 0 bis 24 + -
Für die Ansteuerung über die Ampere - Regelung kann die gleiche Spannungsquelle in Verbindung mit einem
Amperemeter benutzt werden (maximum 32 mA DC). Die Polarität + - ist für den nicht invertierten Modus und die
umgekehrte Polarität für den invertierten Modus.
Stromsignal
( Eingangsimpedanz 250 Ohm )
Reaktion Bereich mA Offset mA Pin 2 Pin 3
nicht invertiert 12 bis 30 0 bis 30 - +
invertiert 12bis 30 0 bis 24 + -
