Fernsteuerungsmodus
Stop/Start

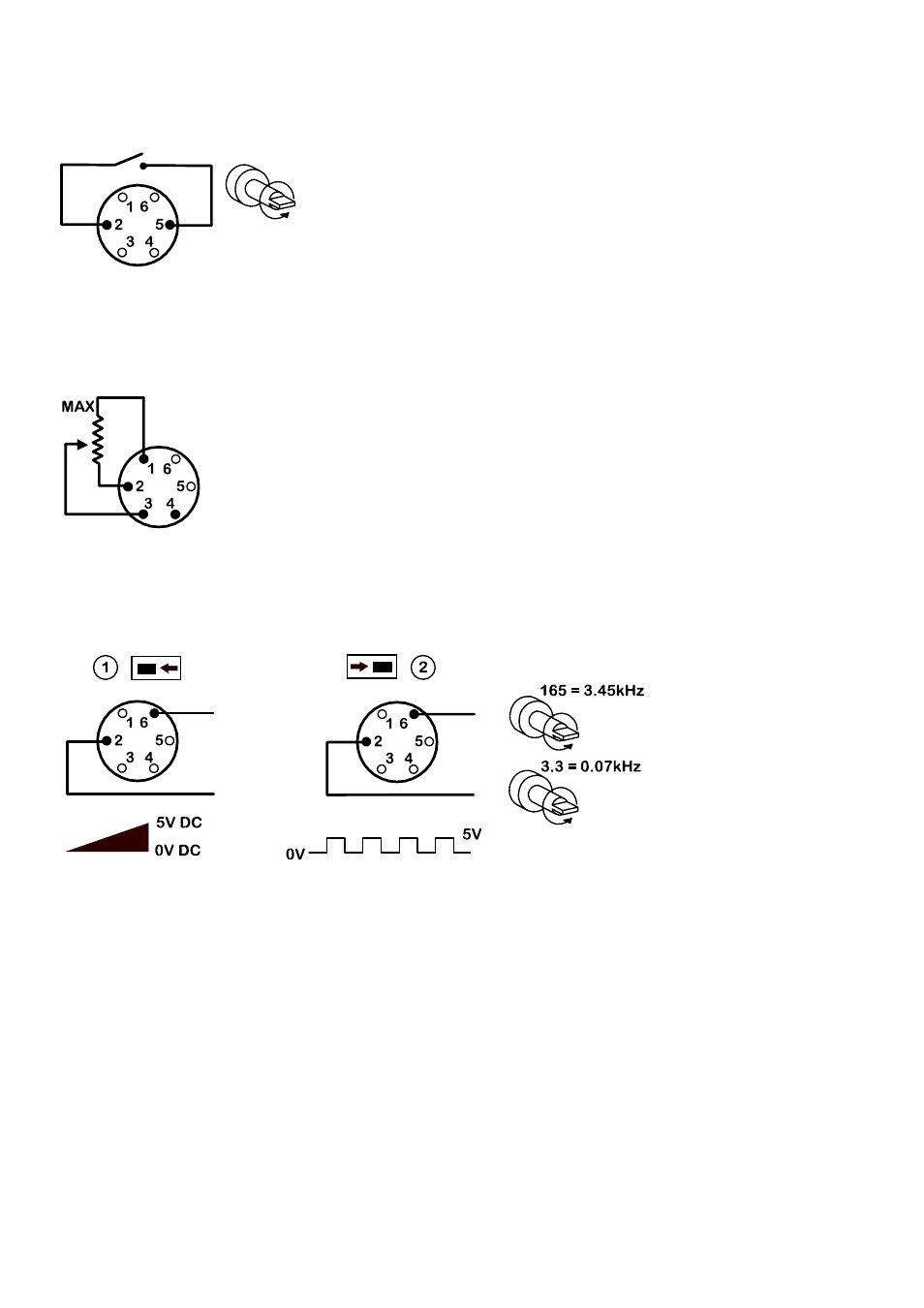

Verbinden Sie den Fernbedienungsschalter zwischen Pin 2 und 5 des 6-poligen Steckers. Schließen Sie den Kontakt,
um die Pumpe zu stoppen, öffnen des Kontaktes bedeutet laufen.
Drehzahl
Ein externes Ansteuerpotentiometer mit einem nominalen Wiederstandswert von 4.7k
Ω
bis 5k
Ω
wie gezeigt,
angeschlossen werden. Sofern man ein externes Potentiometer verwendet, darf kein Strom- oder Spannungssignal
gleichzeitig benutzt werden. Das Drehzahl Kontrollsignal erfordert eine Kalibrierung bezüglich der Minimum- und
Maximum Einstellung des Potentiometers. Benutzen Sie die Potentiometer für die Signaleinstellung und die
Begrenzung der Signalbereichseinstellung wie unter Kalibrierung beschrieben.
Tachometer
Die Einrichtung kann benutzt werden um die Motordrehzahl oder die Gesamtanzahl der Motorumdrehungen
anzuzeigen. Wählen Sie entweder 0 - 5 V DC oder 5 V Impuls unter Verwendung des Tachometer Ausgangsschalters.
•
165 min
-1
3,45kHz
•
3,3 min
-1
0,07kHz
Pflege und Wartung
Die einzige planmäßige Wartung, der die Pumpe bedarf, ist die Inspektion und das Auswechseln der Motorbürsten,
bevor sie eine Länge von weniger als 6mm haben. Die Lebensdauer der Bürsten hängt von der Belastung der Pumpe
ab. Es wird jedoch von mindestens 4 000 Stunden bei maximaler Drehzahl ausgegangen.
Für die Reinigung der Pumpe entfernen Sie bitte den Pumpenkopf, und verwenden Sie Wasser mit einem milden
Reinigungsmittel. Starke Lösungsmittel sollten vermieden werden.
Um das Getriebe mit Öl wiederaufzufüllen, verwenden Sie bitte nur Lubriplate GR-132 (Bodine Referenz LG-23). Dies
ist eine Lithium Kombination der Qualität NL GI No.1, nicht korrosiv. Dieses Produkt ist wasserbeständig und auch in
hohem Maße beständig gegen die meisten Verunreinigungen.
