WARTUNG
42
4.

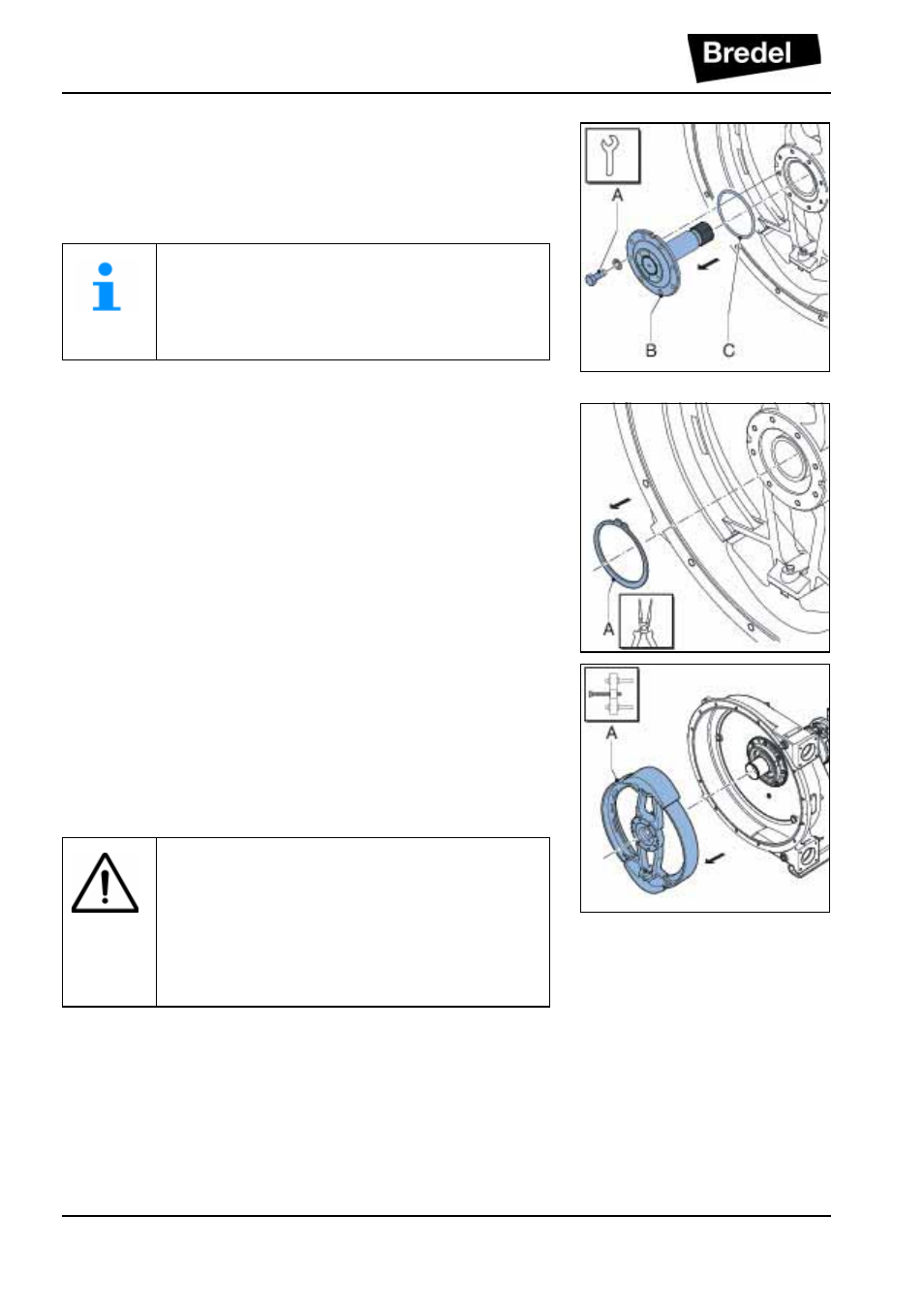

Die Befestigungsschrauben (A) der
Antriebswelle (B) entfernen und die
Antriebswelle entfernen. Den Dichtungsring (C)
auf Schäden überprüfen.
5.
Den Sicherungsring (Außenring) (A), mit dem
der Rotor auf der Nabe gesichert ist, entfernen.
Dafür die passenden Werkzeuge verwenden.
6.
Vor der Demontage des Rotors die nötigen
Hebemittel anbringen. Den Rotor (A) von der
Nabe ziehen. Bei der Durchführung dieses
Arbeitsschrittes ist ein geeigneter Abzieher oder
ein entsprechendes Extraktionswerkzeug
erforderlich.
Falls die Antriebswelle sich manuell nicht
entfernen lässt, verwenden Sie einen
Schraubenzieher. Zu diesem Zweck befin-
den sich im Rotor entsprechende Schlitze.
WARNUNG
Bei der Entfernung des Rotors muss das
Gewicht des Rotors durch einen Gurt oder
eine ähnliche Hebehilfe gehalten werden.
Spezifisches Gewicht des Rotors siehe
§
.
