WARTUNG
43

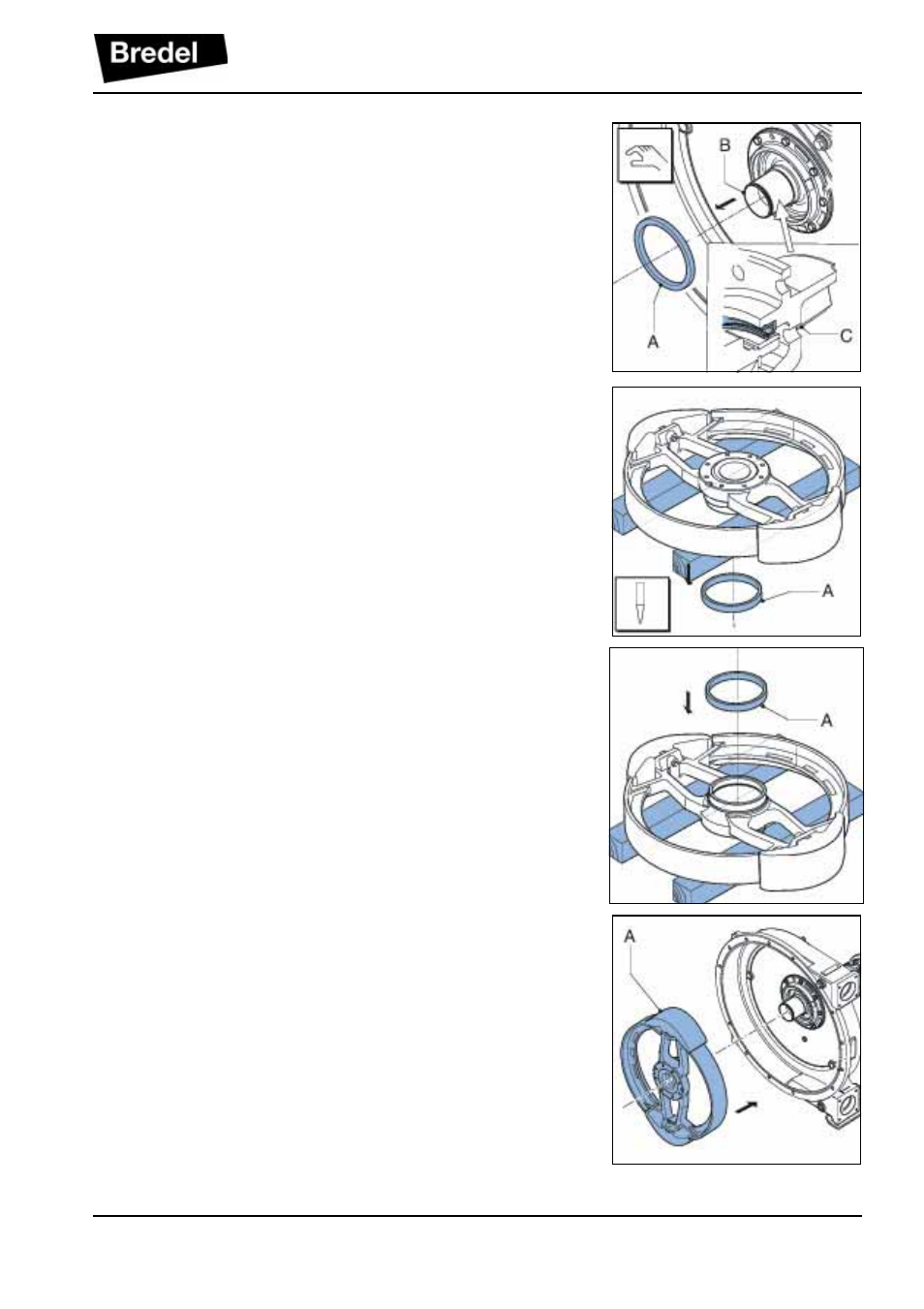

7. Die Dichtung (A) von der Nabe (B) entfernen.
Die Bohrung reinigen und von Fett befreien.
8. Mit Hilfe eines Holzblocks und eines Hammers
eine neue Dichtung anbringen. Die Dichtung
vorsichtig kreuzweise und mit gleichmäßiger
Kraft in die Bohrung schlagen, bis sie die Nabe
berührt. Die Dichtung (C) muss seitenrichtig
eingesetzt werden. Sicherstellen, dass die
offene Seite zum Pumpendeckel zeigt.
9. Den Rotor so mit Holzblöcken abstützen, dass
die Blöcke im rechten Winkel zu den Speichen
liegen und der Ring (A) nach unten weist. Einen
geeigneten Dorn gegen die Rückseite des
angeklebten Dichtungsrings ansetzen. Den
Verschleißring oder andere Teile nicht
beschädigen.
10. Den Rotor umdrehen. Dabei beachten, dass die
Sitzflächen des neuen Verschleißrings (A)
sauber, trocken und frei von Öl sind.
Bestreichen Sie sowohl den Rotor als auch den
Verschleißring mit Loctite
®
Typ 641 oder 603.
Den neuen Verschleißring so ablegen, dass die
abgeschrägte Kante nach oben zeigt. Den Ring
mit einem Kunststoffhammer auf den Rotor
schlagen, bis er komplett den Rotor berührt.
11. Überprüfen, ob die Nabe sauber und frei von Öl
ist. Den Rotor (A) anbringen. Die Lager sind mit
einem leichten Press-Sitz auf die Nabe
montiert. Den Rotor mit einem Presswerkzeug
auf die Nabe drücken.
