WARTUNG
44
12.

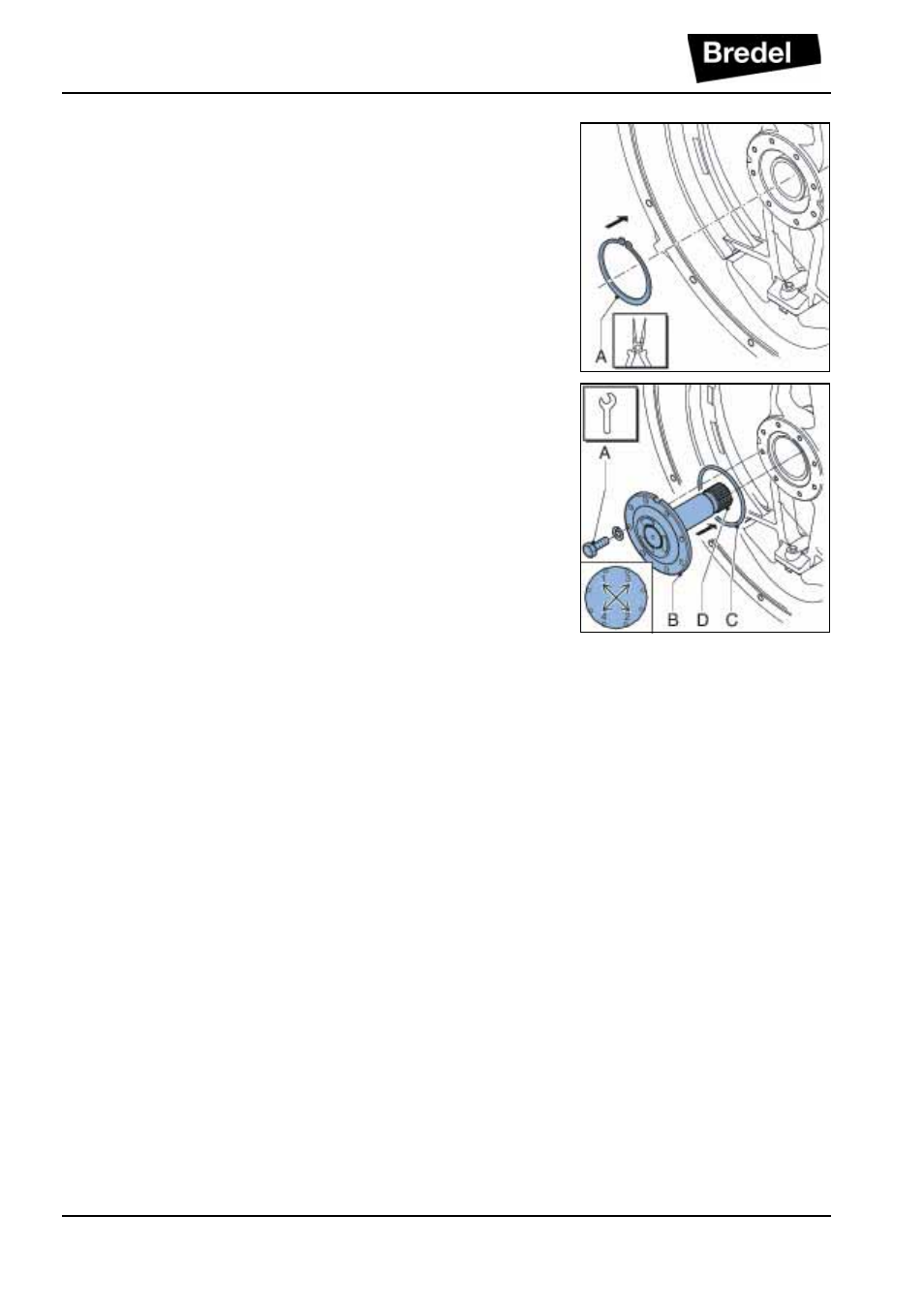

Den Sicherungsring (Außenring) des Rotors auf
Schäden untersuchen und bei Bedarf
austauschen. Den Sicherungsring wieder
einsetzen. Dazu die passenden Werkzeuge
verwenden.
13.
Die Nute (D) der Antriebswelle (B) mit
graphithaltigem Fett kräftig einfetten.
Sicherstellen, dass die Passflächen der
Antriebswelle und des Rotors sauber, trocken
und frei von Fett sind. Überprüfen, ob der
Dichtungsring (C) beschädigt ist und wenn nötig
auswechseln. Den Dichtungsring in die Nut des
Antriebswellenflansches montieren. Die
Antriebswelle anbringen. Den Rotor drehen, bis
die Schraubenlöcher in der Antriebswelle mit
den Gewindelöchern des Rotors
korrespondieren. Die Befestigungsschrauben
(A) der Antriebswelle montieren. Die Schrauben
handfest anziehen. Die jeweils diagonal
gegenüberliegenden Schrauben bis auf das
angegebene Anzugsmoment anziehen. Siehe
§
14.
Den Deckel wieder aufsetzen und die
Befestigungsbolzen mit dem richtigen
Anzugsmoment festziehen. Siehe §
.
15.
Die Stromversorgung der Pumpe einschalten.
16.
Den (neuen) Pumpenschlauch anbringen.
Siehe §
7.7.3
Wechsel der Lager
1.
Den Pumpenschlauch, den Pumpendeckel und
den Rotor abnehmen. Siehe Schritte 1 bis 6 in §
.
