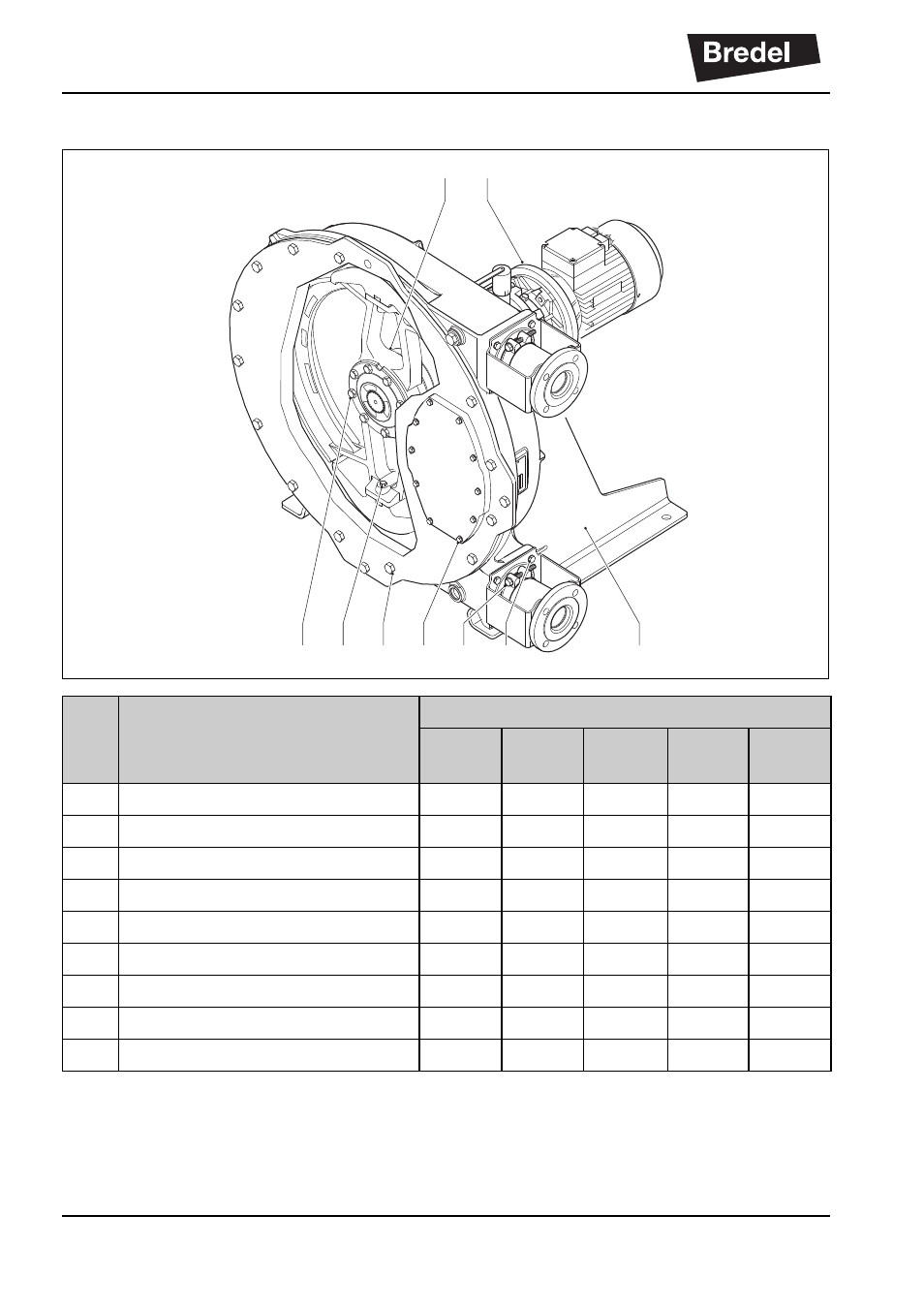

10.1.6 Anzugsmomente
Pos
Beschreibung
Anzugsmomente [Nm]
Bredel
40
Bredel
50
Bredel
65
Bredel
80
Bredel
100
A
Schrauben des Gleitschuh(s)
50
85
85
208
208
B
Inspektionsfenster
5
8
8
8
8
C
Deckel
50
85
210
210
400
D
Schlauchschelle
*
*
Aufgrund der Verformung des Schlauchmaterials reduziert sich der Schlauchschellendruck
mit der Zeit. Die Schlauchschelle wieder auf das angegebene Anzugsmoment anziehen,
sobald es zu einer Leckbildung kommt. Die aufgeführten Drehmomentwerte gelten für eine
neue Schlauchschelle.
25
40
40
40
40
E
Flanschhalter
25
50
50
85
85
F
Antriebswelle
25
50
85
210
210
G
Nabe
50
50
85
210
210
H
Stützen
50
50
85
210
210
I
Getriebe
25
85
85
85
135
D
B
C
A
F
E
H
G
I
