31

Die Pumpe kann so eingestellt werden, daß sie in dem vorher eingestellten Betriebszustand wieder anläuft
oder stehen bleibt, sollte z.B. die Stromversorgung vorübergehend unterbrochen sein. Zur Anwahl der
automatischen Wiederanlauffunktion muß die Pumpe am Hauptschalter ausgeschaltet werden. Nun muß die
Start Taste gedrückt werden und gleichzeitig die Pumpe am Hauptschalter wieder eingeschaltet werden,
worauf das ! Symbol aufleuchtet. Jetzt kann die Pumpe mit Start Taste gestartet werden. Diese Funktion kann
ausgeschaltet werden, in dem man die Pumpe am Hauptschalter ausschaltet und die Stop Taste bei dem
erneuten Anschalten gedrückt hält. Das ! Symbol leuchtet nun nicht mehr.

Zum Starten der Pumpe Start und zum Stoppen Stop drücken.
205U Ansteuerungsbetrieb
Die Man/Auto Folientaste drücken. Sofern das AUT Symbol leuchtet, befindet sich die Pumpe im Automatik
Modus.
Die Pumpe kann durch ein analoges Signal von bis zu 30 V oder 32 mA angesteuert werden. Die Pumpe reagiert
mit steigender Fördermenge auf ein größer (nicht invertiert) werdendes Signal und mit sinkender Fördermenge auf
ein kleiner werdendes (invertiert) Signal.

Signal Offset ist der Steuersignalwert, der erreicht werden muß, damit sich der Rotor der Pumpe drehen
kann.

Signal Bereich ist die Änderung des Steuersignalwertes, der notwendig ist, um eine gewünschte Änderung
der Drehzahl zu erzielen.
Zum Beispiel, bei Verwendung eines 4 mA bis 20 mA Steuersignals:
Pumpenreaktion Signal Offset Signalbereich
nicht invertiert 4 mA 16 mA
invertiert 20 mA 16 mA

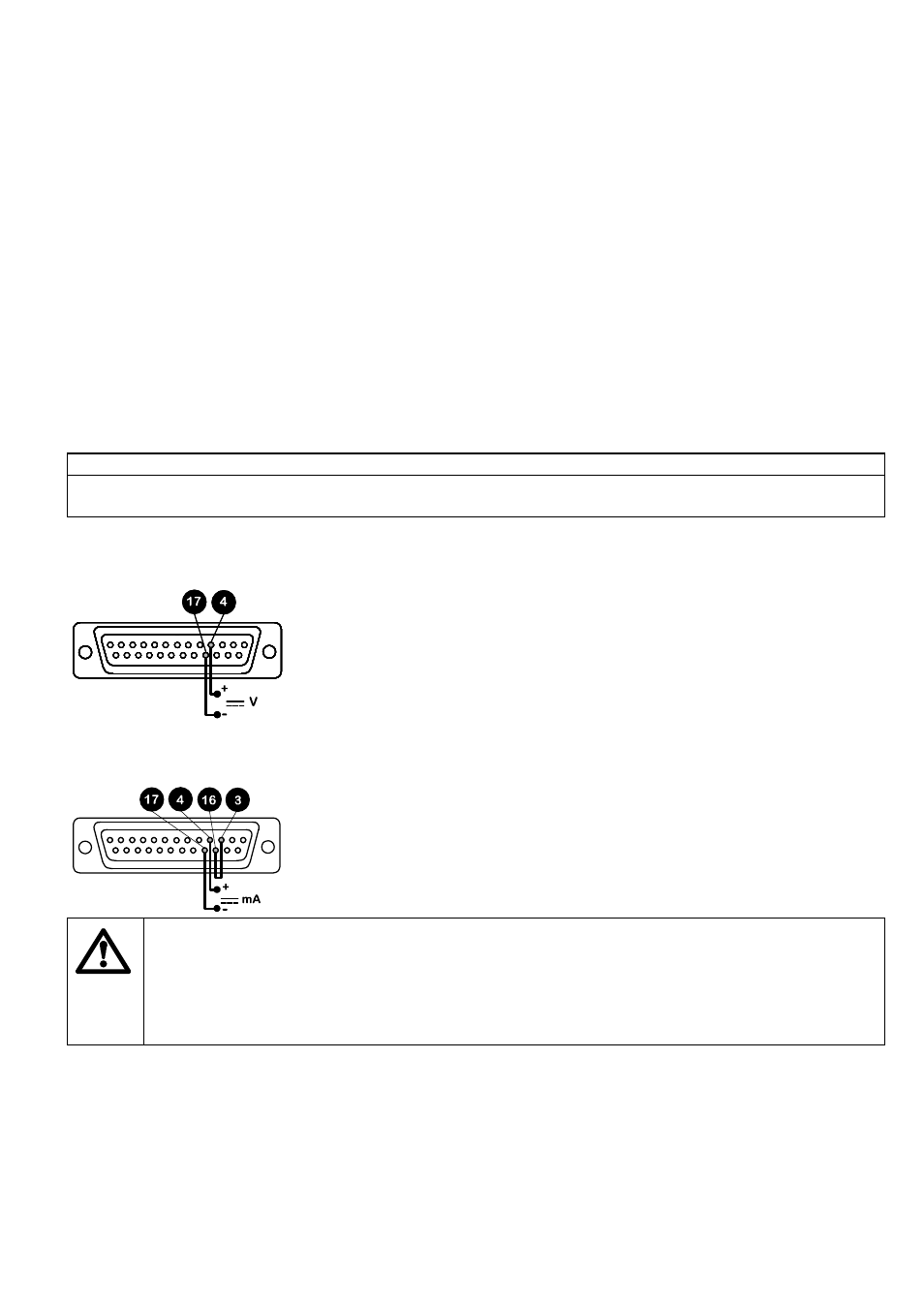

Für die Ansteuerung über die Volt - Regelung, kann eine ausreichend starke variable Spannungsquelle in
Verbindung mit einem Voltmeter benutzt werden (Maximum 30V DC). Schaltungsimpedanz 100 k
. Die Polarität
ist für den nicht invertierten Modus und die umgekehrte Polarität für den invertierten Modus.
Für die Ansteuerung über die Ampere - Regelung, kann die gleiche Spannungsquelle in Verbindung mit einem
Amperemeter benutzt werden (maximum 32 mA DC). Schaltungsimpedanz 250
. Die Polarität ist für den nicht
invertierten Modus und die umgekehrte Polarität für den invertierten Modus.
Es darf niemals die Versorgungsspannung mit irgend einem Kontakt des 25D Steckers
verbunden werden. Bis maximal 30V können an den Kontakten 4 und 17, und ein 5V TTL Signal
an Kontakt 7 und 5 angelegt werden, aber es darf niemals eine Spannung an den anderen
Kontakten angelegt werden. Eine dauerhafte Schädigung wäre die Folge, die nicht unter die
Garantie fällt. Der Hauptschalter oder die Versorungsspannung darf nicht zum wiederholten Start
/ Stop Schalten der Pumpe verwendet werden. Es sollte hierfür die externe Ansteuerfunktion
genutzt werden.
