205U Kalibrierung für Ansteuerungsbetrieb

Die Stellschraube des Potentiometers (mit der Bezeichnung "Offset" an der Rückwand der Pumpe) muß im
Uhrzeigersinn solange gedreht werden, bis ein leichter Widerstand erreicht ist, bei dessen Erreichen ein leisen
„Klick“ zu hören ist. Nun muß die Stellschraube zehn Umdrehungen gegen den Uhrzeigersinn gedreht werden.
Der gleiche Vorgang muß nun mit dem Signalbereich Potentiometer wiederholt werden. Dieses gewährleistet
die richtige Potentiometereinstellung für die Kalibrierung.

Einstellung des Signal Offset.

Das Potentiometer für Signal Offset im Uhrzeigersinn drehen, bis die gewünschte Minimum Drehzahl erreicht
ist.

Das Steuersignal muß nun auf den Maximal Wert eingestellt werden (ohne die max. Werte von 30 V oder 32
mA zu überschreiten).

Das Potentiometer für den Signalbereich (mit der Bezeichnung "Range" an der Rückwand der Pumpe) im
Uhrzeigersinn drehen, bis die gewünschte Maximum Drehzahl erreicht ist.
Wenn das Steuersignal oder die Drehzahl über den festgelegten max. Wert eingestellt werden, wird der Antrieb
überlastet, was durch das Aufleuchten von AUT. signalisiert wird. Dieses ist eine Anzeige der Arbeitsbereich - und
Drehzahlkontrolle. Sie soll die Einhaltung der Grenzwerte überwachen.

Die Einstellungen müssen wiederholt werden, bis das Verhalten der Pumpe exakt dem des Steuersignals
entspricht.
205U Fernsteuerungsmodus
Stop/Start

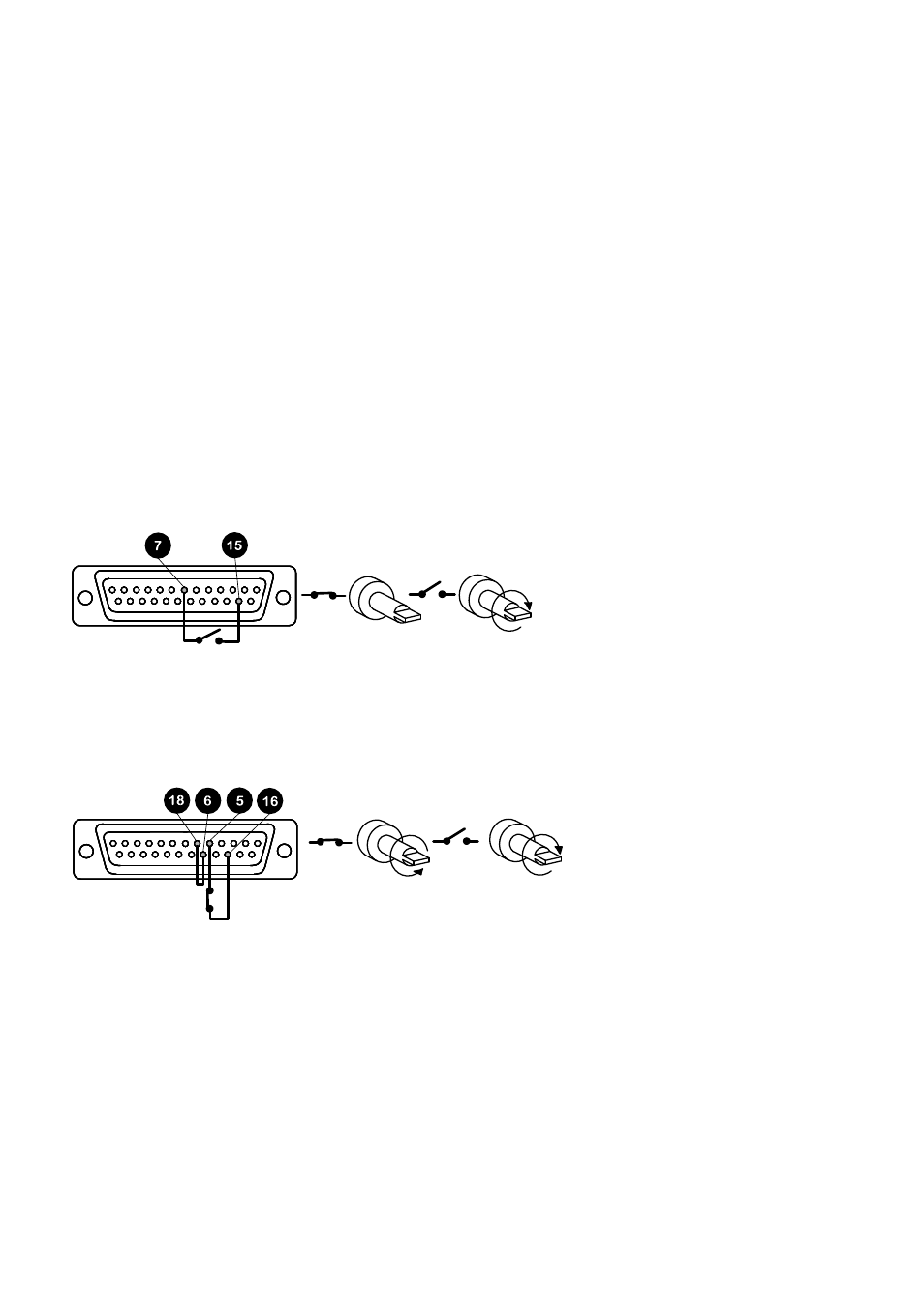

Der Ansteuerungsschalter muß an Kontakt 7 und 15 des 25D Steckers angeschlossen werden. Ein TTL
kompatibles Eingangssignal (Tief 0V , Hoch 5V) kann an Kontakt 7 angelegt werden. Tiefer Pegel stoppt die
Pumpe, hoher Pegel startet die Pumpe. Ohne eine Verbindung wird die Pumpe nicht anlaufen.
Drehrichtung
Der Ansteuerungsschalter muß an Kontakt 5 und 16 angeschlossen werden, was dann durch eine Verbindung von
Kontakt 6 und 18 am Stecker 25D den Schalter in der Frontplatte außer Funktion setzt. Der geöffnete Kontakt ist
für die rechtsdrehende Bewegung und der geschlossene Kontakt für linksdrehende Bewegung. Alternativ kann ein
TTL kompatibles Signal (Tief 0V , Hoch 5V) an Kontakt 5 angelegt werden. Tiefer Pegel ist für Drehung gegen
Uhrzeigersinn, hoher Pegel für Drehung im Uhrzeigersinn. Ohne eine Verbindung oder Signal kehrt die Pumpe zur
Grundeinstellung der Drehrichtung im Uhrzeigersinn zurück.
