35

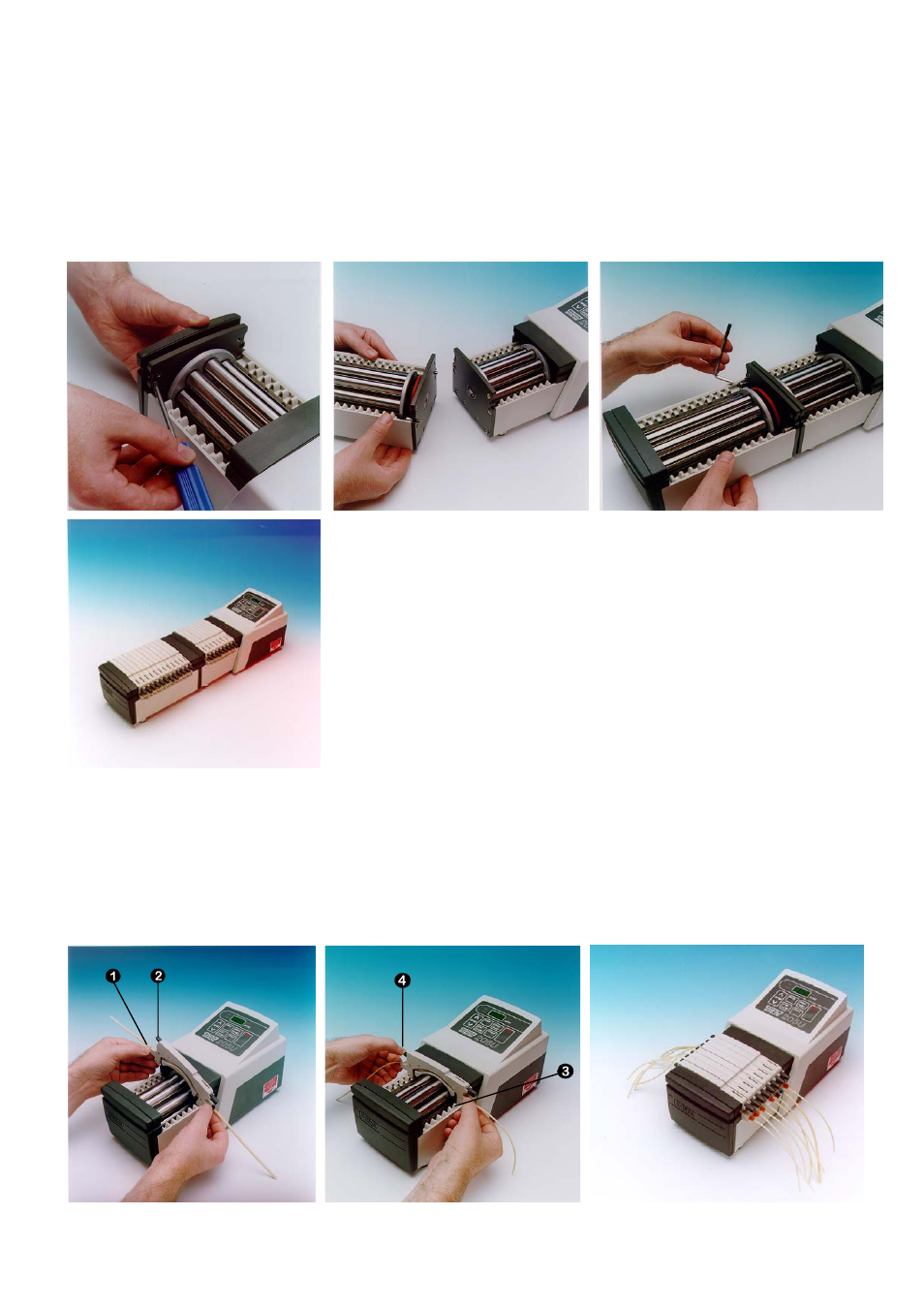

Montage eines Erweiterungspumpenkopfes

Die vordere Abdeckungsplatte entfernen.

Die Endplatte mittels eines Nr. 2 Kreuzschraubenziehers am ersten Pumpenkopf entfernen, um die beiden
Paßstifte und den Antriebswellenschlitz freizulegen.

Die Abdeckung des Planetgetriebesystems vom Erweiterungspumpenkopf entfernen.

Den Erweiterungspumpenkopf auf die beiden Paßstifte einsetzen, dabei gewährleisten, daß die Feder seiner
Antriebswelle auf die Pumpenkopfmittelwelle ausgerichet ist.

Die Sechskantkopfschrauben an der rechten und linken Seite des Erweiterungspumpenkopfes festziehen. Die
Endplatte am letzten Pumpenkopf montieren und die Abdeckungen erneut einsetzen.
Kassetteneinbau
Für die Kassetten nur Schläuche mit 2 Reitern verwenden.

Den Schlauch in die Schlauchbefestigungsschlitze ohne Verdrehen oder Zerren einsetzen, 1.

Den Kassettenlösehebel anheben, 2.

Die Kassetten in den Pumpenkopf einsetzen, dabei gewährleisten, daß sie an den Kassettenführungen an
jedem Ende einrasten, 3.

Sicherstellen, daß die Sicherungsnasen eingerastet sind, und dann den Kassettenlösehebel und die
Schlauchsicherungsöse zusammendrücken, bis ein Klicken hörbar ist, 4.
